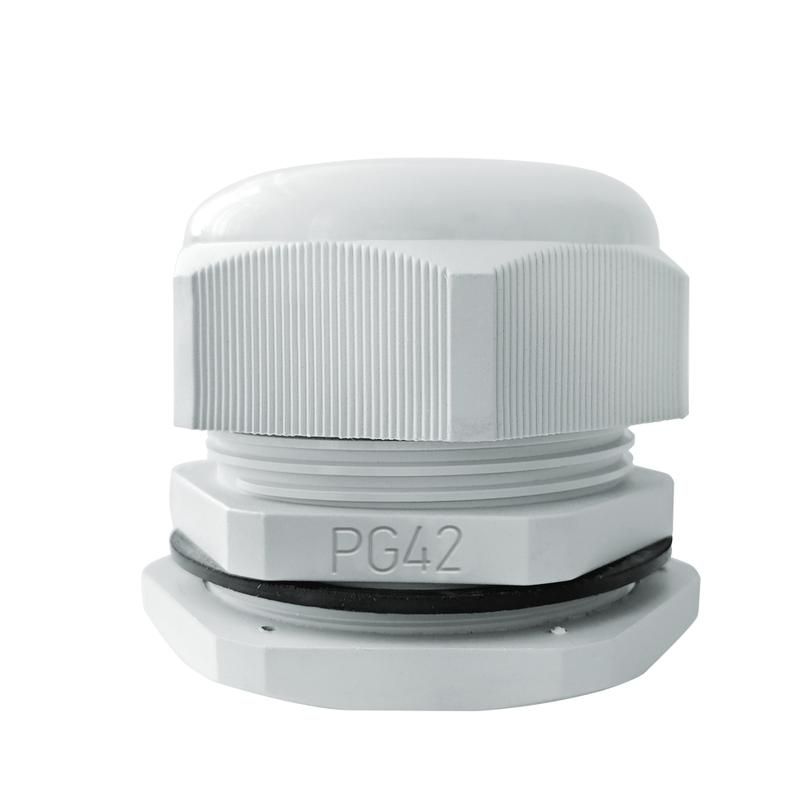

Ввод кабельный (сальник) PG-42 IP68 сер. TOKOV ELECTRIC TKE-PG-42-G

Ввод кабельный (сальник) PG-42 IP68 серия от TOKOV ELECTRIC - надёжный элемент для герметичного ввода кабелей в корпуса оборудования, обеспечивающий защиту от пыли и воды даже при длительном погружении. Подходит для промышленной автоматизации, наружных установок и агрессивных сред.

Назначение и область применения

Ввод кабельный (сальник) PG-42 IP68 серия используется для фиксации и герметизации кабелей, проходящих через стенки электрошкафов, распределительных щитов, машин и другого оборудования. Обеспечивает плотную посадку кабеля и предотвращает попадание влаги, пыли и других внешних воздействий внутрь устройства. Применяется там, где требуется высокая степень защиты - например, на открытых площадках, в пищевой промышленности, на судах, в системах орошения и на производстве с частой мойкой.

Технические характеристики

• Тип резьбы: PG (немецкий стандарт для кабельных вводов)
• Номинальный размер резьбы: PG-42
• Шаг резьбы: 1,41 мм
• Диапазон диаметров кабеля: 30–40 мм
• Степень защиты: IP68 - полная защита от пыли и долговременного погружения в воду
• Материал корпуса: полиамид (PA) - прочный, химически стойкий пластик
• Цвет: серый (RAL 7035)
• Рабочая температура: от –40 C до +80 C
• Тип уплотнения: эластичное кольцо из термостойкого материала

Совместимость и монтаж

Ввод кабельный (сальник) PG-42 IP68 серия монтируется в отверстие диаметром 42 мм (по стандарту PG). Для установки необходимо просверлить отверстие соответствующего размера в стенке корпуса, вставить сальник и закрутить металлическую гайку до плотного прилегания. Уплотнительное кольцо самонастраивается вокруг кабеля - не требует подбора по точному диаметру, достаточно, чтобы он находился в указанном диапазоне 30–40 мм. Кабель должен быть жестким или иметь достаточную толщину оболочки, чтобы не деформировался при затяжке.

Безопасность и стандарты

Изделие соответствует требованиям стандарта IEC 60529 для классификации степени защиты IP68. Материал полиамид (PA) устойчив к механическим нагрузкам, маслам, большинству растворителей и атмосферным воздействиям. Сертифицирован для работы в условиях повышенной влажности и перепадов температур.

Преимущества

• Высокая герметичность благодаря двойному уплотнению: кольцо вокруг кабеля и резьбовое соединение с корпусом
• Устойчивость к экстремальным температурам - работает в холодильных камерах и на жарких производствах
• Легко монтируется без специнструментов - достаточно гаечного ключа
• Не корродирует, не выделяет вредных веществ, безопасен для пищевых и медицинских объектов
• Серый цвет (RAL 7035) хорошо сочетается с промышленными корпусами и не бросается в глаза

Ограничения применения

• Не предназначен для кабелей с диаметром менее 30 мм - возможна протечка или плохая фиксация
• Не рекомендован для кабелей с очень мягкой оболочкой (например, некоторые типы гибких шнуров) - они могут сплющиваться при затяжке
• Пластиковый корпус не выдерживает ударных нагрузок - не применяйте в зонах с риском механических повреждений
• Не используйте с кабелями, имеющими металлическую оплётку, если она не защищена изоляцией - есть риск повреждения уплотнительного кольца

Примеры использования

• Герметизация входа силового кабеля в шкаф управления насосной станцией
• Подключение датчиков на открытом воздухе - например, в системах контроля уровня воды
• Ввод кабелей в оборудование для мойки автомобилей или пищевого производства
• Фиксация сигнальных проводов в подземных кабельных коллекторах

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - измерьте оболочку, а не жилы
• Затягивайте гайку равномерно, не переусердствуйте - можно повредить уплотнение
• Если кабель слишком тонкий, используйте дополнительный компрессионный вкладыш (не входит в комплект)
• Для многожильных кабелей с большой гибкостью лучше выбирать модели с внутренними ребристыми вставками - здесь такой функции нет
• При замене старого сальника - сверьте резьбу: PG-42 ≠ M42, это разные системы
