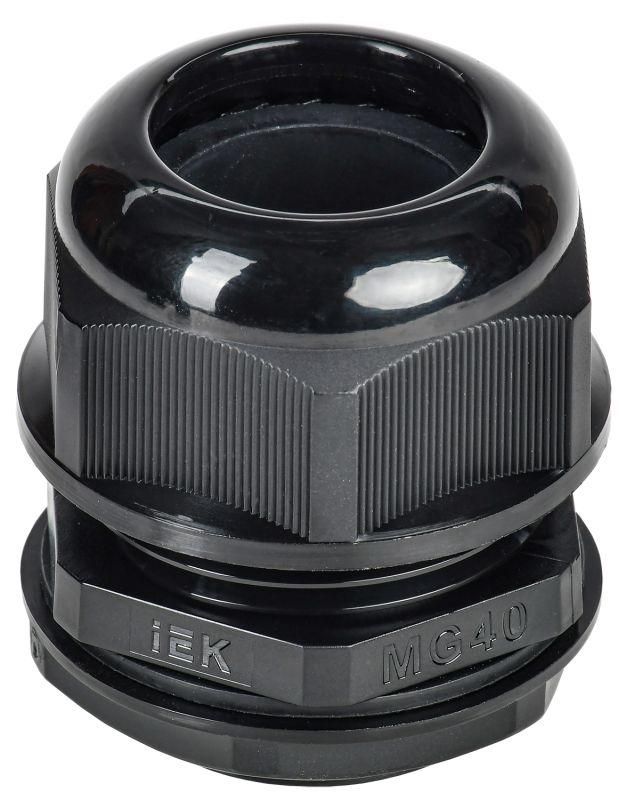

Сальник MG 40 диаметр проводника 24-32мм IP68 | YSA20-28-40-68-K02 IEK

Сальник MG 40 диаметр проводника 24–32 мм IP68 от IEK предназначен для герметичного ввода кабелей в электрооборудование, обеспечивая защиту от пыли, влаги и механических воздействий. Этот сальник подходит для установки в щитовые шкафы, распределительные устройства и другие корпуса, где требуется надёжная изоляция точки прохода кабеля.

Назначение и область применения

Сальник MG 40 диаметр проводника 24–32 мм IP68 используется для фиксации и герметизации кабелей в местах их входа в металлические или пластиковые корпуса. Применяется в промышленной автоматике, на транспорте, в энергетике и других сферах, где важна долговечность и защищённость соединений. Подходит для кабелей с внешним диаметром 24–32 мм, например, силовых, контрольных или коммуникационных.

Технические характеристики

• Номинальный размер резьбы: 40 мм - совместим с отверстиями М40x1.5
• Диаметр кабеля: 24–32 мм - оптимально для средних по толщине кабелей
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Тип уплотнения: уплотнительное кольцо из эластомера - обеспечивает плотную посадку на кабеле
• Длина резьбы: 15,6 мм - достаточна для надёжного закрепления в стенке корпуса
• Шаг резьбы: 1,5 мм - соответствует стандартному шагу для резьб M40
• Материал корпуса: полиамид PA - высокая прочность, устойчивость к химическим веществам и температурным колебаниям
• Наличие контргайки: да - позволяет затянуть сальник без деформации корпуса
• Размер ключа: 52 мм - удобен для монтажа гаечными ключами
• Температура эксплуатации: –40...+100 C - работает в экстремальных условиях
• Исполнение: прямолинейное - кабель вводится прямо, без изгиба
• Защита от перегиба: да - предотвращает повреждение жил кабеля при изгибах рядом с точкой ввода
• Цвет: чёрный - маскирует загрязнения, не выгорает на солнце
• Поверхность: необработанная - не требует дополнительной антикоррозийной обработки

Совместимость и монтаж

Сальник MG 40 диаметр проводника 24–32 мм IP68 монтируется в подготовленное резьбовое отверстие М40×1,5. Для установки:

• Заведите кабель через центральное отверстие сальника - он должен свободно проходить, но не болтаться
• Наденьте сальник на кабель и вкрутите в корпус до упора
• Затяните контргайку гаечным ключом на 52 мм - не переусердствуйте, чтобы не треснула резьба
• Проверьте герметичность: при правильном монтаже между кабелем и уплотнителем не должно быть зазора

Подходит для установки в стальные, алюминиевые и композитные корпуса с толщиной стенки до 10 мм. Учитывайте, что внутренний диаметр уплотнительного кольца рассчитан именно на 24–32 мм - меньшие или большие кабели не обеспечат нужной степени защиты.

Безопасность и стандарты

Сальник MG 40 диаметр проводника 24–32 мм IP68 соответствует требованиям к герметичности IP68, что подтверждает его способность работать во влажных, запылённых и агрессивных средах. Материал полиамид PA устойчив к воздействию масел, бензина и большинства промышленных растворителей. Нет открытых металлических частей - исключена возможность возникновения гальванической коррозии.

Преимущества

• Высокая степень защиты IP68 - идеален для улицы, подземных камер, пищевых производств
• Контргайка снижает риск ослабления крепления при вибрации
• Защита от перегиба продлевает срок службы кабеля, особенно в динамических системах
• Полиамид не подвержен коррозии, легче стали и не требует окраски
• Работает при экстремально низких и высоких температурах - от –40 C до +100 C

Ограничения применения

• Не подходит для кабелей меньше 24 мм - уплотнение будет слабым, возможна протечка
• Не рекомендован для кабелей больше 32 мм - риск повреждения уплотнительного кольца
• Не предназначается для ввода труб или гибких рукавов - только одножильные/многожильные кабели
• Не следует использовать в условиях постоянного давления выше атмосферного - не является герметичным фланцевым элементом
• Не подлежит ремонту - при повреждении уплотнения заменяйте весь сальник

Примеры использования

• Ввод кабеля питания в распределительный щит на производстве
• Герметизация сигнальных кабелей в контроллере станка с ЧПУ
• Проход кабеля в подземный ящик связи в условиях повышенной влажности
• Фиксация кабеля в корпусе насосной станции
• Монтаж в осветительных приборах на улице, где есть риск попадания воды

Практические советы

• Перед монтажом проверьте диаметр кабеля штангенциркулем - даже 1–2 мм отличия нарушают герметичность
• Если кабель слишком жёсткий, слегка смажьте место ввода силиконовой смазкой - это облегчит вставку и продлит жизнь уплотнению
• Не используйте плоскогубцы для затяжки - применяйте только ключ на 52 мм, чтобы не повредить резьбу
• При многократном демонтаже заменяйте уплотнительное кольцо - даже если оно кажется целым, материал теряет эластичность
• Сальник IEK (ИЭК) ysa20-28-40-68-k02 можно заменить аналогом того же типоразмера, но лучше сохранять оригинальную модель - гарантия совместимости выше
