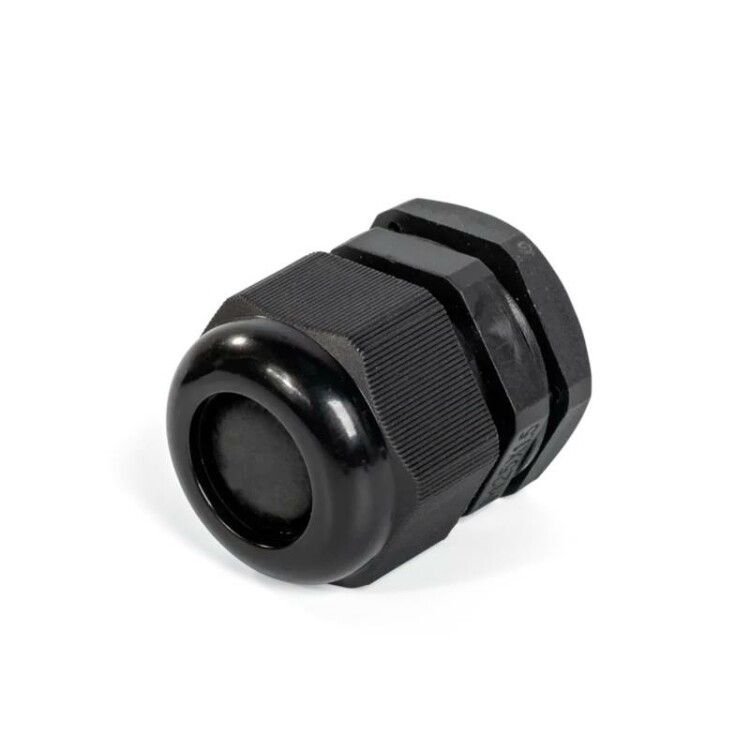

Нейлоновые герметичные кабельные вводы с метрической резьбой M-40 - 80048 КВТ

Ввод кабельный пластиковый M40 (22–32 мм) от Fortisflex и КВТ обеспечивает надёжную герметизацию кабелей в электрошкафах и наружных устройствах, сохраняя степень защиты IP68 даже при экстремальных температурах и воздействии химических сред.

Назначение и область применения

Ввод кабельный пластиковый M40 (22–32 мм) предназначен для герметичного прохода кабелей через стенки электрических щитов, распределительных устройств, промышленного оборудования и наружных корпусов. Подходит для использования в условиях повышенной влажности, запылённости, агрессивных сред и открытых площадках. Особенно эффективен там, где требуется долговременная защита от воды, пыли и механических повреждений.

Технические характеристики

• Номинальный размер резьбы: M40 (по EN 60423)
• Диаметр кабеля: 22–32 мм (подходит для круглых и плоских кабелей)
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид PA6.6, самозатухающий, без галогенов, устойчив к УФ-излучению
• Материал уплотнения: неопрен — эластичный, устойчив к маслам, бензину, дизтопливу
• Температурный диапазон: –40 °C … +100 °C (кратковременно выдерживает до +120 °C)
• Длина резьбы: 20 мм
• Конструкция: прямолинейный, разъёмный тип с контргайкой
• Размер шестигранника: 50 мм (маркирован на гайке для быстрого определения ключа)
• Электрическая прочность: 60 кВ/мм
• Удельное сопротивление: 1×10¹² Ом·см
• Цвет: чёрный
• Покрытие: необработанная поверхность — без антикоррозийного слоя

Совместимость и монтаж

Ввод кабельный пластиковый M40 (22–32 мм) устанавливается в подготовленное отверстие в стенке корпуса. Для точного сверления рекомендуется использовать гидравлические прессы ПГПО-60, ПГРО-60А, ПГРОу-60А, ПГРОп-60А с комплектом матриц НМПО-MG. После проделывания отверстия ввод вставляется внутрь, фиксируется контргайкой и затягивается ключом на 50 мм. Особенность конструкции — многослойная зона уплотнения и стопорные засечки на гайке, которые исключают саморазвинчивание при вибрации. Разъёмная конструкция позволяет заменить уплотнение без демонтажа всего ввода.

Безопасность и стандарты

• Соответствует требованиям EN 60423 для метрических кабельных вводов
• Материал корпуса соответствует нормам UL94 V-0 (самозатухающий)
• Состав без галогенов — безопасен при горении, не выделяет токсичных паров
• Высокая электрическая прочность (60 кВ/мм) снижает риск пробоя изоляции

Преимущества

• IP68 — лучшая доступная защита для условий постоянной влаги и пыли
• Устойчивость к широкому спектру химикатов: масла, топливо, растворители
• Работает в суровых климатических условиях — от Arctic до жарких цехов
• УФ-стойкий материал — не трескается и не теряет цвет при наружной эксплуатации
• Застёжка с засечками предотвращает ослабление крепления при вибрации
• Разъёмная система — возможность замены уплотнения без замены всего ввода

Ограничения применения

• Не предназначена для кабелей с диаметром менее 22 мм — возможна проскальзывание и потеря герметичности
• Не рекомендуется для кабелей с жёсткой бронёй или металлической оболочкой — может повредить уплотнение
• Необработанная поверхность корпуса требует осторожного обращения при монтаже — есть риск царапин, влияющих на внешний вид, но не на функциональность
• При температурах выше +100 °C срок службы уплотнения сокращается — длительная работа при +120 °C допустима лишь кратковременно

Примеры использования

• Щитовые помещения на промышленных объектах (конвейеры, насосные станции)
• Наружные распределительные пункты (РП, ЩРН) в условиях высокой влажности
• Подземные кабельные камеры и колодцы
• Оборудование пищевой и химической промышленности, где важна чистота и химическая стойкость
• Автомобильные и судовые электросистемы — благодаря устойчивости к топливу и маслам

Практические советы

• Перед установкой проверьте диаметр кабеля — он должен точно входить в диапазон 22–32 мм. Слишком тонкий кабель не будет плотно прижат уплотнением.
• Для плоских кабелей ориентируйте их так, чтобы наибольший размер совпадал с направлением уплотнительной зоны — это повысит герметичность.
• Используйте только ключ на 50 мм — применение другого инструмента может повредить резьбу или стопорные засечки.
• При монтаже в толстые панели убедитесь, что длина резьбы 20 мм достаточна для надёжного зацепления с контргайкой.
• При необходимости замены уплотнения — достаточно открутить контргайку, извлечь старое кольцо и вставить новое. Не требуется перфорация нового отверстия.
• Храните вводы в сухом месте — хотя они устойчивы к УФ, длительное пребывание под прямыми солнечными лучами перед установкой может ослабить материалы.
