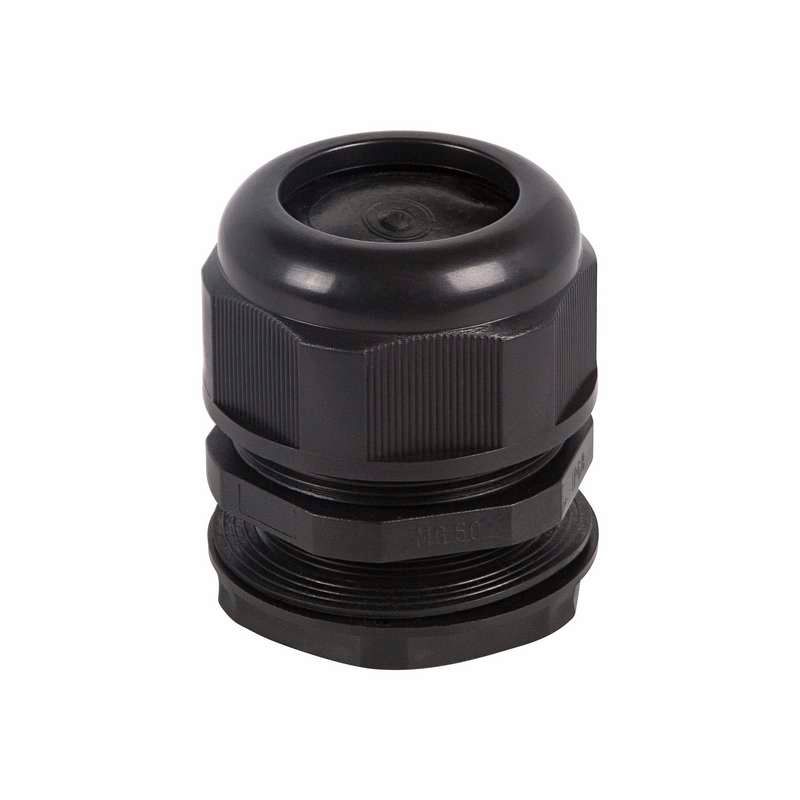

Кабельный ввод MG-40 (30-24 мм) черный | 07-8140-1 REXANT MEET

Кабельный ввод MG-40 (30-24 мм) черный от Rexant обеспечивает герметичный и надёжный ввод кабелей в электрооборудование, сохраняя степень защиты IP68 даже в агрессивных условиях. Артикулы etm07-8140-1 и 07-8140-1 подходят для установки в шкафы, короба и пульты, работающие на улице, в подвалах или в зонах с высокой влажностью.

Назначение и область применения

Кабельный ввод MG-40 (30-24 мм) черный используется для фиксации и герметизации кабелей при проходе через стенки электротехнических устройств - например, распределительных щитов, корпусов автоматики, пультов управления, промышленного оборудования. Применяется там, где важна защита от пыли, воды, химических веществ и механических повреждений. Подходит для условий с высокой влажностью, морским туманом, загрязнённой средой, подвалами, наружными установками.

Технические характеристики

• Номинальный размер резьбы: M40 (шаг 1,5 мм, длина резьбы 20 мм)
• Диаметр кабеля: 24–30 мм - допустимый диапазон для плотного уплотнения
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид (PA) - прочный, устойчивый к химическим воздействиям
• Уплотнение: неопреновое кольцо - эластичное, долговечное, не высыхает
• Температурный диапазон: от -40 C до +100 C - работает в экстремальных климатических условиях
• Исполнение: прямолинейное - кабель вводится прямо, без изгиба
• Разъемный сальник: да - позволяет менять кабель без демонтажа всего устройства
• Цвет: чёрный; покрытие: отсутствует - матовая поверхность, не требует дополнительной обработки
• Не содержит галогенов - безопасен при горении, соответствует требованиям экологической безопасности
• Ударопрочный - выдерживает механические нагрузки при монтаже и эксплуатации

Совместимость и монтаж

Кабельный ввод MG-40 (30-24 мм) черный устанавливается в отверстие диаметром 40 мм с метрической резьбой M40×1,5. Для монтажа требуется ключ на 30 мм (по внешнему размеру гайки). Уплотнительное кольцо одевается на кабель перед введением в корпус - затем всё затягивается гайкой. Гайка имеет антираскручивающую конструкцию - не отворачивается под вибрацией. Кабель должен иметь диаметр в пределах 24–30 мм - меньший или больший диаметр снижает герметичность. После сборки проверьте плотность посадки: при попытке потянуть кабель он не должен двигаться.

Безопасность и стандарты

Кабельный ввод MG-40 (30-24 мм) черный соответствует требованиям IP68 и не содержит галогенов, что делает его безопасным для использования в закрытых помещениях с ограниченной вентиляцией. Материалы корпуса и уплотнения не выделяют токсичных паров при перегреве. Соответствие стандартам IEC 60529 и RoHS подтверждается сертификатами производителя Rexant.

Преимущества

• Высокая герметичность IP68 - надёжнее, чем IP67, особенно при постоянном контакте с водой
• Разъёмная конструкция - можно заменить кабель без снятия ввода с оборудования
• Устойчивость к маслам, жирам, солёной воде, спиртам и растворителям - идеален для промышленных и морских объектов
• Работает при температурах от -40 C до +100 C - подходит для холодных регионов и нагретых помещений
• Антираскручивающая гайка - исключает самопроизвольное ослабление соединения
• Экологически безопасный состав - не содержит бромированных или хлорированных компонентов

Ограничения применения

• Не подходит для кабелей с диаметром менее 24 мм или более 30 мм - возможна утечка или плохая фиксация
• Не рассчитан на внутреннее давление выше атмосферного - применяется только для ввода кабелей, а не для герметизации под давлением
• Не рекомендован для частого изгибания кабеля в месте входа - при динамических нагрузках лучше использовать гибкие вводы с дополнительной защитой
• Не следует применять в средах с концентрированными кислотами, щелочами или органическими растворителями типа ацетона - хотя устойчив к большинству химикатов, есть пределы

Примеры использования

• Ввод силового кабеля в наружный распределительный щит на промышленной площадке
• Подключение сигнальных проводов к пульту управления в цеху с высокой влажностью
• Фиксация кабелей в оборудовании для рыбопереработки - контакт с солёной водой и маслом
• Проход кабеля в подземную кабельную камеру с риском затопления
• Установка в системах автоматизации на морских платформах

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - измерьте его в нескольких местах, учитывая оплётку и изоляцию
• Если кабель слишком мягкий, используйте вставку (например, пластиковую трубку) внутри него для улучшения фиксации
• Затягивайте гайку руками до упора, потом доверните ключом на ¼ оборота - переусиливать нельзя, чтобы не треснул корпус
• При использовании в условиях сильной вибрации дополнительно закрепите ввод контргайкой или хомутом
• Храните в сухом месте - хоть материал устойчив к влаге, длительное хранение во влажной среде может повлиять на эластичность уплотнителя
• Для многожильных кабелей с большим количеством проводников - выбирайте ввод с запасом по диаметру, чтобы не деформировать изоляцию
