Кабельный ввод ВК-М40-30-МР38 IP66/IP67/IP68 | zeta30024 ГОФРОМАТИК ЗЭТА

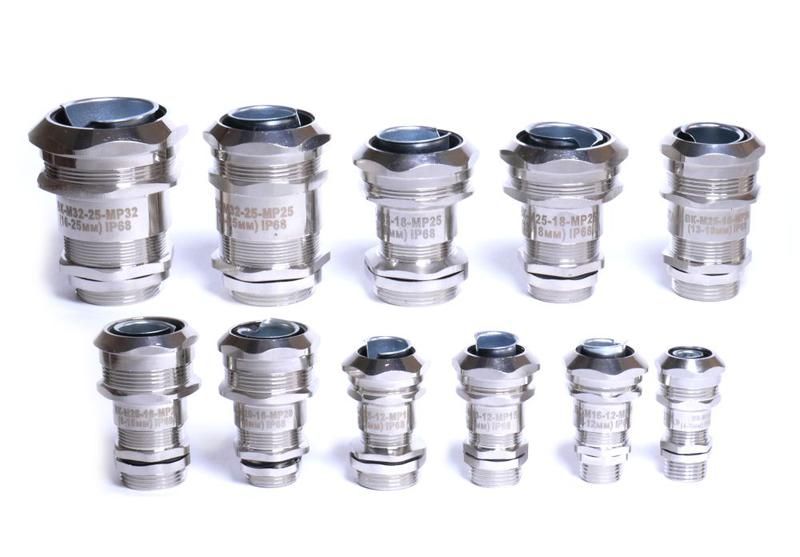

Кабельный ввод ВК-М40-30-МР38 IP66/IP67/IP68 от ЗЭТА Новосибирск предназначен для герметичного ввода кабелей в металлические корпуса оборудования через металлорукав, обеспечивая одновременно механическую фиксацию, защиту от внешней среды и заземление. Этот ввод применяется в промышленных условиях, где важна надёжность и долговечность соединений.

Назначение и область применения

ВК-М40-30-МР38 IP66/IP67/IP68 используется для ввода кабелей, проложенных в металлорукаве, в корпуса щитов, шкафов, распределительных коробок и другого электрооборудования. Он обеспечивает герметизацию входного отверстия, предотвращает попадание пыли, воды и других загрязнений внутрь, а также создаёт надёжный электрический контакт между металлорукавом и корпусом - что требуется по пункту 1.7.77 ПУЭ. Подходит для установки на объектах промышленной автоматизации, энергетики, транспорта и в агрессивных средах.

Технические характеристики

• Номинальный размер резьбы: 40 мм
• Длина резьбы: 38 мм
• Диапазон внешних диаметров кабеля: 22–30 мм
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение в воду до 1 м), IP68 (длительное погружение в воду - при условии правильной сборки)
• Материал: латунь с никелированным покрытием
• Температурный диапазон: от –40 C до +100 C
• Тип уплотнения: резиновое кольцо (прокладка)
• Крепление: с контргайкой
• Размер шестигранника: 45 мм
• Ударопрочность: да
• Не содержит галогенов: да
• Поддержка плоского кабеля: да
• Цвет: серый
• Исполнение: прямолинейное

Совместимость и монтаж

ВК-М40-30-МР38 IP66/IP67/IP68 совместим с металлорукавами, имеющими наружный диаметр, соответствующий резьбе M40. Для монтажа:

• Накрутите ввод на подготовленное отверстие в корпусе до упора.
• Затяните контргайку, чтобы зафиксировать положение и создать герметичный замкнутый контур.
• Перед введением кабеля в металлорукав установите резиновую заглушку - она обеспечивает степень защиты IP68 до момента заполнения рукава кабелем.
• После ввода кабеля в рукав и прохождения его через ввод, убедитесь, что кабель плотно прилегает к уплотнительному кольцу - диаметр кабеля должен находиться в пределе 22–30 мм.
• Плоский кабель можно вводить, если его наибольший размер не выходит за указанный диапазон.

Безопасность и стандарты

ВК-М40-30-МР38 IP66/IP67/IP68 соответствует требованиям ПУЭ (пункт 1.7.77) по обеспечению электрического контакта между металлорукавом и корпусом. Материалы не содержат галогенов - снижают риск образования токсичных веществ при нагреве или возгорании. Устройство рассчитано на работу в экстремальных температурах и в условиях повышенной влажности, что делает его безопасным для применения в промышленных зонах с высокой пожарной нагрузкой.

Преимущества

• Высокая степень защиты IP68 достигается благодаря резиновой заглушке, которая сохраняет герметичность даже до ввода кабеля.
• Никелированная латунь устойчива к коррозии, химическим воздействиям и износу - увеличивает срок службы в агрессивных средах.
• Ударопрочная конструкция выдерживает механические нагрузки при монтаже и эксплуатации.
• Поддержка плоского кабеля расширяет возможности применения - не требует переходников.
• Контргайка позволяет легко регулировать глубину посадки и фиксировать ввод без дополнительных креплений.

Ограничения применения

• Не предназначены для ввода кабелей с диаметром менее 22 мм или более 30 мм - возможна потеря герметичности.
• Герметичность IP68 гарантируется только при использовании резиновой заглушки до ввода кабеля; после этого уровень защиты зависит от точного подбора кабеля и качества затяжки.
• Не рекомендуется использовать в условиях постоянного давления выше атмосферного (например, в подводных системах без специальной модификации).
• Температура выше +100 C может деформировать уплотнительное кольцо - не допускать перегрева.

Примеры использования

• Ввод кабеля в промышленный щит управления станком с металлорукавом.
• Подключение датчиков на конвейере в пищевой промышленности, где необходима частая мойка.
• Монтаж в распределительную коробку на открытой площадке с высокой влажностью.
• Интеграция в системы освещения на производстве, где есть риск брызг воды и пыли.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в диапазон 22–30 мм. Кабель слишком маленького диаметра не будет плотно прилегать к уплотнителю.
• Используйте ключ на 45 мм для затяжки - недостаточно усилия снижает герметичность, избыток может повредить резьбу.
• Если кабель имеет жёсткую оболочку, перед вводом слегка смажьте его участок, проходящий через уплотнитель, силиконовым составом - это облегчит протяжку и продлит срок службы уплотнения.
• При работе в холодном климате (< –20 C) убедитесь, что резиновый уплотнитель не стал хрупким - при необходимости прогрейте его до комнатной температуры.
• ВК-М40-30-МР38 IP66/IP67/IP68 от ЗЭТА Новосибирск - один из немногих вводов, которые обеспечивают IP68 до ввода кабеля. Это важно при длительной паузах между монтажом и запуском системы.
