Сальник металлический MGM40 IP68 d проводника 22-28 мм. PROxima | plc-mgm-40 EKF

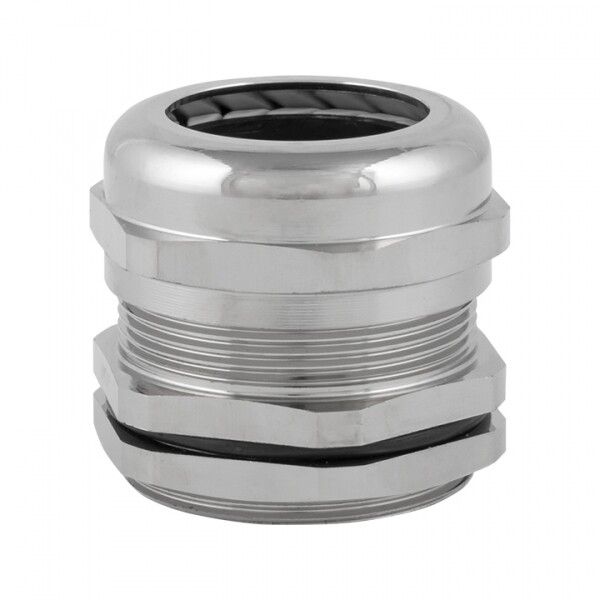

Сальник металлический MGM40 IP68 диаметр проводника 22–28 мм от EKF PROxima предназначен для герметичного ввода кабелей в электрооборудование, обеспечивая защиту от пыли, воды и механических воздействий. Этот сальник подходит для промышленных условий, особенно там, где важна надёжная герметизация и долговечность.

Назначение и область применения

Сальник металлический MGM40 IP68 диаметр проводника 22–28 мм используется для герметизации кабельных вводов в шкафах, щитах и корпусах оборудования. Он применяется в условиях повышенной влажности, на открытом воздухе, в помещениях с агрессивными средами. Подходит для установки в шкафах из нержавеющей стали, окрашенного металла и других материалов. Область применения - промышленность, автоматизированные системы, НКУ (напряжение до 1000 В), оборудование с требованием высокой степени защиты.

Технические характеристики

• Диаметр кабеля: 22–28 мм - позволяет фиксировать кабели среднего сечения, включая бронированные
• Номинальный размер резьбы: M40 - совместим с отверстиями стандарта М40
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: латунь с никелированным покрытием - устойчив к коррозии, легко моется
• Уплотнение: неопреновое кольцо + нейлоновая зубчатая муфта - обеспечивает плотную посадку и компенсирует напряжение
• Разгрузка натяжения: да - предотвращает перегрузку кабеля при внешних усилиях
• Температурный диапазон: –40…+100 C - работает в экстремальных климатических зонах
• Длина резьбы: 10 мм - достаточна для надёжного соединения с тонкими стенками шкафов
• Размер шестигранника: 43 мм - удобен для монтажа обычным ключом
• Исполнение: прямолинейное - монтаж без поворотов
• Без галогенов - безопасен при возгорании, соответствует требованиям экологии
• Взрывобезопасное исполнение - допущен к использованию во взрывоопасных зонах
• Стойкость к УФ-излучению - не теряет свойств на солнце
• Гарантийный срок: 84 месяца - подтверждённая долговечность

Совместимость и монтаж

Сальник металлический MGM40 IP68 диаметр проводника 22–28 мм устанавливается в подготовленное отверстие диаметром 40 мм с внутренней резьбой. Для монтажа требуется ключ на 43 мм. Перед установкой проверьте, чтобы диаметр кабеля находился в пределах 22–28 мм - меньший кабель может не зафиксироваться, больший - повредить уплотнение. Сальник поддерживает бронированные кабели благодаря зубчатой муфте, которая равномерно распределяет нагрузку. Герметичность достигается за счёт комбинации уплотнительного кольца и натяжной гайки - затягивать необходимо равномерно, без перекосов.

Безопасность и стандарты

Сальник соответствует требованиям безопасности для работы в зонах с риском взрыва. Отсутствие галогенов снижает выделение токсичных веществ при нагреве. Высокая степень защиты IP68 подтверждает соответствие международным нормам IEC 60529. Никелированное покрытие исключает образование ржавчины, что важно для соблюдения требований GOST и EN в пищевой, химической и медицинской промышленности.

Преимущества

• Высокая герметичность - IP68 обеспечивает надёжную защиту даже при постоянном контакте с водой
• Универсальная совместимость - подходит для бронированных и небронированных кабелей
• Механическая прочность - ударопрочная конструкция выдерживает вибрацию и внешние нагрузки
• Долговечность - материал и покрытие рассчитаны на 7 лет службы без замены
• Экологическая безопасность - безгалогенная изоляция снижает опасность при пожаре
• Удобство монтажа - один элемент решает задачи герметизации, разгрузки и фиксации

Ограничения применения

Не рекомендуется использовать с кабелями диаметром менее 22 мм - уплотнение не будет плотно прилегать, возможна потеря герметичности. Также не следует применять в местах с частыми резкими изгибами кабеля - сальник не предназначен для гибких переходов. Не подходит для ввода труб или жёстких каналов - только для гибких кабелей. Температура выше 100 C может деформировать неопреновый уплотнитель.

Примеры использования

• Ввод силового кабеля в шкаф управления насосной станцией
• Подключение кабелей к промышленному контроллеру в цеху с мойкой оборудования
• Герметизация входа в шкаф АСУ ТП на открытой площадке
• Кабельный ввод в взрывозащищённый шкаф на нефтеперерабатывающем заводе
• Прокладка кабеля в системах автоматизации на холодильных установках

Практические советы

• Перед установкой протяните кабель через сальник - затем закручивайте гайку, чтобы избежать перекоса
• Если кабель имеет большой радиус изгиба, используйте дополнительные направляющие - сальник не компенсирует изломы
• Проверяйте посадочный диаметр отверстия - он должен точно соответствовать M40
• При работе в агрессивных средах периодически осматривайте поверхность сальника на предмет коррозии - никелирование защищает, но не делает его вечным
• Запрещено использовать сальник как точку крепления кабеля - он служит только для герметизации и разгрузки
• Для многожильных кабелей с большим количеством проводников убедитесь, что суммарный диаметр попадает в диапазон 22–28 мм
