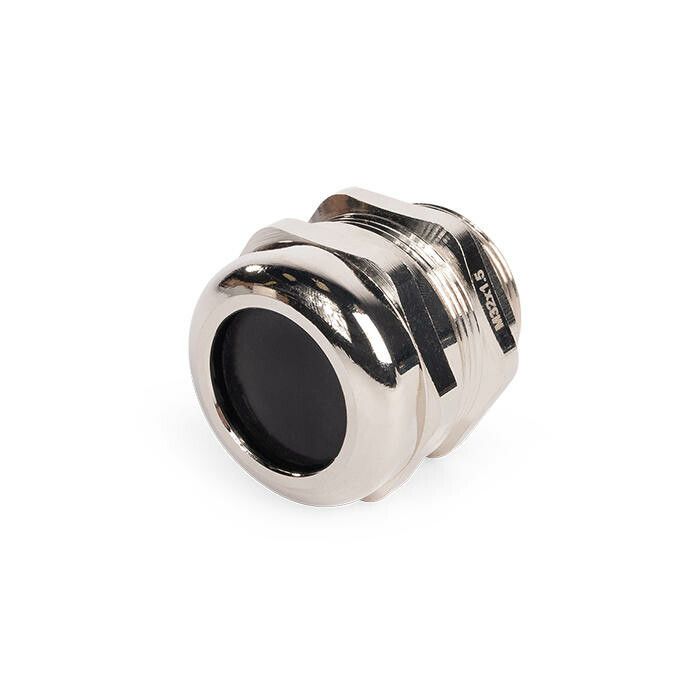

Ввод кабельный латунный МGM-L 40 (22-30 мм) | 88619 Fortisflex КВТ

Кабельный ввод латунный МGM-L 40 (22-30 мм) от Fortisflex и КВТ предназначен для герметичного прохода кабелей через стенки электрощитов и распределительных устройств, обеспечивая надёжную защиту от пыли, влаги и химических веществ. Артикул 88619 соответствует требованиям промышленной автоматизации и используется там, где важна долговечность и стойкость к агрессивной среде.

Назначение и область применения

Кабельный ввод латунный МGM-L 40 (22-30 мм) применяется для вывода кабелей из корпусов электрощитов, шкафов управления, промышленного оборудования. Подходит для условий с высокими требованиями к защите: на производствах, в энергетике, на транспорте, в пищевой и химической промышленности. Герметизация достигается за счёт комбинированной уплотнительной системы, что делает его идеальным решением для помещений с повышенной влажностью, пылью или риском контакта с маслами и топливом.

Технические характеристики

• Диаметр кабеля: 22–30 мм - подходит для многожильных и одножильных силовых/сигнальных кабелей указанного размера
• Резьба: метрическая M40×1,5 по EN 60423 - совместима со стандартными отверстиями в щитах
• Материал корпуса: никелированная латунь - устойчива к коррозии, легко моется, не выделяет вредных веществ
• Уплотнители: неопрен - эластичен, сохраняет форму при температурных колебаниях, не трескается
• Прижимная вставка: нейлон 6.6 по UL94 V2 - самозагасаемый материал, безопасен при возгорании
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Рабочая температура: от –40 C до +100 C, кратковременно до +120 C - работает в суровых климатических условиях
• Устойчивость: к синтетическим маслам, бензину, дизтопливу, растворителям

Совместимость и монтаж

Кабельный ввод латунный МGM-L 40 (22-30 мм) монтируется в подготовленное круглое отверстие диаметром 40 мм. Удлинённая резьба позволяет закрепить его в толстостенных корпусах - до 10 мм. Для сверления отверстий рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А. Также подходят матрицы МПО и наборы перфоформ НМПО-MG. Перед установкой проверьте, чтобы диаметр кабеля находился в допустимом диапазоне 22–30 мм - меньший кабель не будет плотно зажат, больший - повредит уплотнитель.

Безопасность и стандарты

• Соответствует стандарту EN 60423 для метрических кабельных вводов
• Материалы прижимной вставки сертифицированы по UL94 V2 - класс самозатухания
• IP68 подтверждает высокую степень герметичности в соответствии с IEC 60529
• Не содержит свинец и другие запрещённые компоненты согласно RoHS

Преимущества

• Никелированная латунь обеспечивает долгий срок службы даже в агрессивной среде
• Комбинированный уплотнитель (неопрен + нейлон) гарантирует герметичность при любых нагрузках
• Защитная мембрана предотвращает проникновение пыли внутрь корпуса
• Высокая термостойкость - можно использовать в местах с нагревом от оборудования
• Легко обслуживается: при замене кабеля достаточно ослабить накидную гайку, не демонтировать весь ввод

Ограничения применения

• Не предназначены для кабелей менее 22 мм - возможен проскок и потеря герметичности
• Не следует применять в условиях постоянного давления выше атмосферного - не рассчитаны на гидроизоляцию под давлением
• Избегайте механического перегиба кабеля в месте входа - это снижает срок службы уплотнителей
• Не рекомендуется для кабелей с жесткой броней или металлической оплёткой - требуется специальный ввод с фланцем

Примеры использования

• Электрощиты на производственных линиях с частыми мойками (пищевая промышленность)
• Шкафы управления насосных станций и канализационных систем
• Подземные распределительные пункты с риском затопления
• Автомобильные и железнодорожные мастерские - где есть контакт с маслом и топливом
• Фасадные осветительные устройства в регионах с холодным климатом

Практические советы

• Перед установкой протяните кабель через ввод - так легче добиться равномерного прилегания уплотнителей
• Затягивайте накидную гайку руками до упора, затем слегка подтяните ключом - переусиливать нельзя, иначе деформируется уплотнитель
• Проверяйте соответствие диаметра кабеля перед заказом - если кабель часто меняется, выбирайте ввод с регулируемым зажимом
• Для кабелей с большими радиусами изгиба используйте дополнительные направляющие или кабельные каналы рядом с вводом
• При использовании в открытом воздухе - периодически осматривайте поверхность на предмет окисления; никелирование защищает, но при повреждении покрытия возможна коррозия
