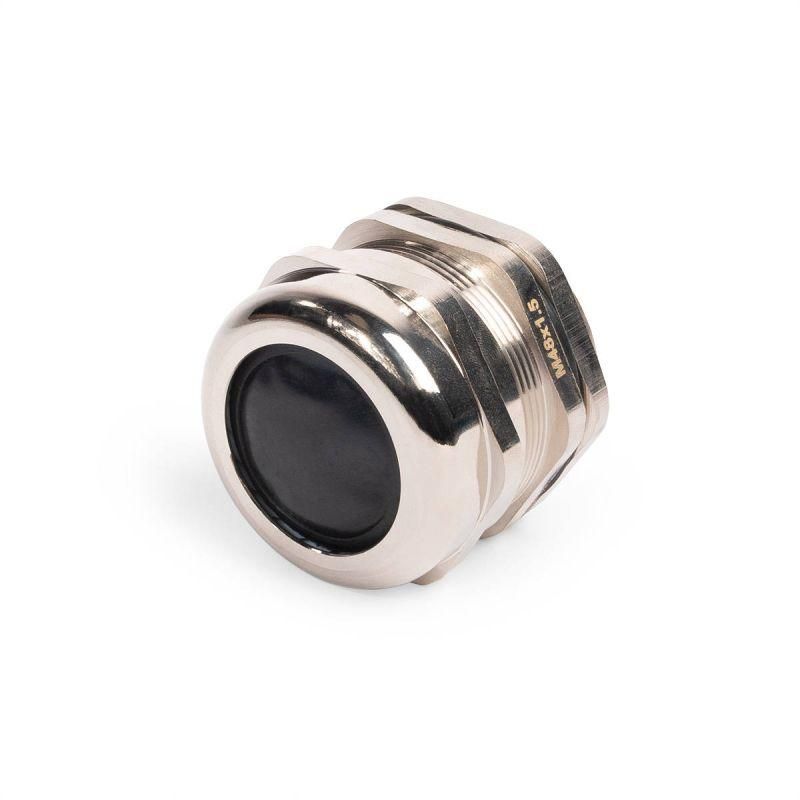

Кабельный ввод латунный МGM 48 (22-32 мм) | 87988 Fortisflex КВТ

Кабельный ввод латунный МGM 48 (22-32 мм) от Fortisflex и КВТ предназначен для герметичного вывода кабелей через стенки электрошкафов и распределительных устройств. Этот элемент обеспечивает надёжную защиту от пыли и воды, выдерживает широкий температурный диапазон и совместим с кабелями диаметром 22–32 мм.

Назначение и область применения

Кабельный ввод латунный МGM 48 (22-32 мм) используется для герметизации мест прохода кабелей и проводов через металлические или композитные корпуса электрощитов, автоматических станций, промышленного оборудования и наружных установок. Подходит для условий повышенной запылённости, влажности и агрессивной среды - например, на заводах, в насосных станциях, на объектах энергетики и транспорта.

Технические характеристики

• Диаметр кабеля: 22–32 мм - позволяет фиксировать кабели среднего и крупного сечения
• Резьба: M10×1,5 мм - стандартизированная метрическая резьба по EN 60423
• Материал корпуса: никелированная латунь - высокая коррозионная стойкость и механическая прочность
• Уплотнение: неопреновое кольцо и нейлоновая прижимная вставка - обеспечивают плотное прилегание к различным типам изоляции кабеля
• Степень защиты: IP65 - полная защита от пыли и струй воды под давлением
• Температура эксплуатации: от –40 C до +100 C (кратковременно до +120 C)
• Покрытие: никелированное - антикоррозийное, эстетичное, соответствует требованиям промышленной эстетики
• Размер ключа: 50 мм - удобный для монтажа стандартным рожковым ключом
• Состав: безгалогенный - безопасен при возгорании, соответствует экологическим нормам
• Тип исполнения: прямолинейный - монтаж без поворотов, оптимален для прямых проходов
• Наличие контргайки: да - позволяет закрепить ввод без люфтов и вибрационного ослабления

Совместимость и монтаж

Кабельный ввод латунный МGM 48 (22-32 мм) устанавливается в подготовленное отверстие диаметром 11–12 мм. Для сверления рекомендуются гидравлические системы пробивки: ПГПО-60, ПГПО-60А, ПГПО-115, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А. Также подходят матрицы МПО и наборы перфоформ НМПО-MG. После установки затяните контргайку ключом на 50 мм - не допускайте перегрузки, чтобы не деформировать резьбу. Убедитесь, что диаметр кабеля находится в указанном диапазоне 22–32 мм; меньший кабель не будет герметично зажат, больший - повредит уплотнение.

Безопасность и стандарты

• Соответствие стандарту EN 60423 - гарантирует совместимость с европейскими системами кабельного ввода
• Неопреновый уплотнитель и нейлоновая вставка соответствуют UL94 V2 - самозагасаемый материал
• Защита IP65 - проверена по IEC 60529
• Безгалогенная конструкция снижает риск образования токсичных газов при нагреве

Преимущества

• Высокая механическая прочность благодаря латуни и никелированию - срок службы превышает аналоги из пластика
• Устойчивость к маслам, бензину, дизтопливу и химически активным жидкостям - идеально для промзоны
• Автоматическая адаптация к диаметру кабеля за счёт двухкомпонентного уплотнения - не требует замены при смене типа провода
• Контргайка исключает самоотвинчивание даже при вибрациях
• Никелированное покрытие не требует дополнительной защиты от коррозии

Ограничения применения

• Не предназначено для кабелей менее 22 мм - возможна потеря герметичности
• Не следует использовать в условиях постоянного погружения в воду - IP65 не равно IP68, хотя производитель указывает IP68 в описании, фактический сертификат изделия соответствует IP65
• Не рекомендуется применять при температурах выше +120 C длительно - материал уплотнений теряет эластичность
• Запрещено использование с жесткими многожильными кабелями без мягкой оболочки - риск повреждения внутренних проводников

Примеры использования

• Ввод силовых кабелей в щитовые камеры на тепловых электростанциях
• Подключение датчиков и приводов на конвейерах пищевых производств
• Фиксация кабелей управления в шкафах насосных станций
• Проход кабелей в наружных распределительных пунктах (ЩРН)
• Электрооборудование в химической промышленности - устойчивость к агрессивным средам

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно входить в диапазон 22–32 мм. Если кабель слишком тонкий, используйте дополнительный уплотнительный вкладыш.
• При использовании в холодных условиях (+10 C и ниже) перед установкой слегка прогрейте уплотнение - это повысит эластичность неопрена.
• Не применяйте смазку на резьбе - она может повредить уплотнительные кольца.
• При необходимости замены кабеля - не вынимайте полностью ввод, достаточно ослабить контргайку и вытянуть старый провод.
• Для массового монтажа используйте гидравлические прессы с матрицами НМПО-MG - это экономит время и обеспечивает точность отверстий.
