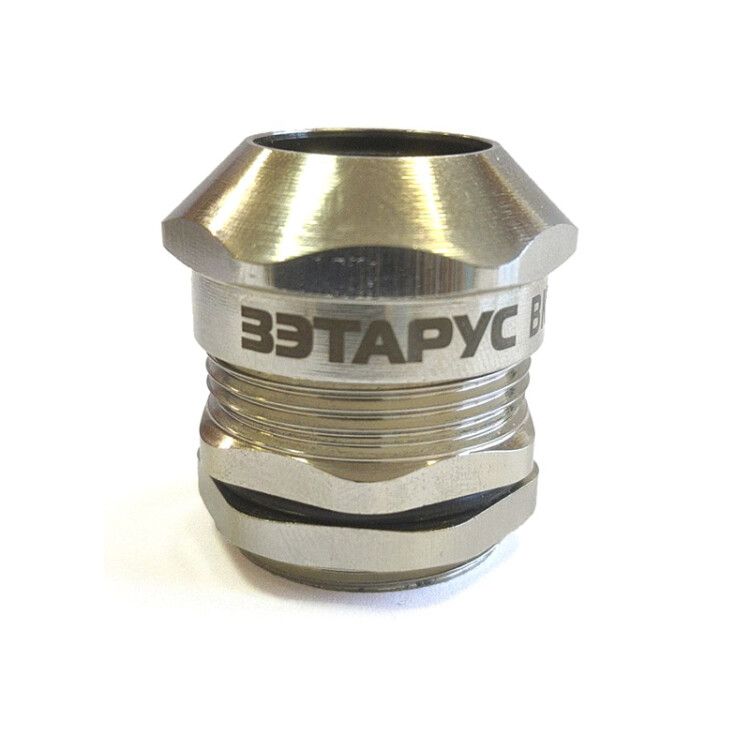

Кабельный ввод ВК1-ЛС-М40-30-L11 IP66/IP67/IP68 - zeta34023 ЗЭТА

Кабельный ввод ВК1-ЛС-М40-30-L11 IP66/IP67/IP68 от ЗЭТА Новосибирск - надёжное решение для герметичного ввода небронированных кабелей диаметром 22–30 мм в электрооборудование. Устройство сохраняет степень защиты IP66–IP68 даже при перепадах температур и механических нагрузках.

Назначение и область применения

Кабельный ввод ВК1-ЛС-М40-30-L11 IP66/IP67/IP68 используется для фиксации и герметизации кабелей в корпусах распределительных щитов, станков, систем автоматизации и других электротехнических устройств. Обеспечивает одновременно механическую фиксацию кабеля и защиту внутреннего объёма от пыли, воды и внешних воздействий. Подходит для установки в условиях повышенной влажности, на улице, в пищевой, химической и судостроительной промышленности.

Технические характеристики

• Номинальный размер резьбы: 40 мм (шаг 1,5 мм)
• Диапазон диаметров кабеля: 22–30 мм
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение в воду до 1 м), IP68 (длительное погружение при указанных условиях)
• Материал корпуса: латунь с никелированным покрытием
• Уплотнение: силиконовое кольцо
• Тип крепления: с контргайкой
• Исполнение: прямолинейное
• Рабочая температура: от –40 C до +100 C
• Ударопрочность: да
• Цвет: серый

Совместимость и монтаж

Кабельный ввод ВК1-ЛС-М40-30-L11 IP66/IP67/IP68 монтируется в отверстие диаметром 40 мм с метрической резьбой M40×1,5. Для установки требуется только ключ на 40 мм. Комплект включает: корпус, накидную гайку, силиконовый уплотнитель, контргайку и заглушку. Перед монтажом проверьте, что диаметр кабеля попадает в диапазон 22–30 мм - меньший кабель не будет плотно зажат, больший - повредит уплотнение. Контргайка позволяет зафиксировать ввод после затяжки, предотвращая самопроизвольное ослабление.

Безопасность и стандарты

Кабельный ввод ВК1-ЛС-М40-30-L11 IP66/IP67/IP68 соответствует требованиям к герметичности согласно ГОСТ 14254 и IEC 60529. Материалы устойчивы к коррозии, не выделяют токсичных веществ при нагреве. Применяется в средах с высокой влажностью, агрессивными парями и частыми мойками оборудования.

Преимущества

• Высокая степень защиты IP66–IP68 - подходит для экстремальных условий
• Силиконовый уплотнитель сохраняет эластичность при температурах от –40 C до +100 C
• Никелированная латунь устойчива к окислению и механическому износу
• Ударопрочная конструкция снижает риск повреждений при транспортировке и монтаже
• Простая сборка без специального инструмента

Ограничения применения

Не предназначена для бронированных кабелей - уплотнитель не рассчитан на жёсткий металлический экран. Температурный диапазон ограничен: выше +100 C возможна деформация силикона. Не рекомендуется использовать в средах с постоянным давлением выше атмосферного (например, подводные системы под давлением) - для этого требуются специализированные модели. Не применяйте с кабелями диаметром менее 22 мм - потеряется герметичность.

Примеры использования

• Ввод кабелей питания и управления в промышленные панели на заводах
• Герметизация кабелей в датчиках и контроллерах на открытых площадках
• Подключение кабелей к насосам, вентиляторам и другим оборудованию в пищевых цехах
• Монтаж в морских и портовых сооружениях - устойчивость к солёному туману

Практические советы

• Перед установкой протяните кабель через уплотнитель - не используйте острые инструменты, чтобы не повредить силикон
• При использовании нескольких вводов в одном корпусе соблюдайте минимальное расстояние между отверстиями - иначе возникнет напряжение в стенке корпуса
• Проверяйте плотность затяжки: слишком слабая - риск протечки; слишком сильная - трещины в резьбе или деформация уплотнителя
• Для кабелей с большим количеством жил (более 10) убедитесь, что суммарный диаметр не превышает 30 мм
• Артикул zeta34023 совпадает с моделью ВК1-ЛС-М40-30-L11 IP66/IP67/IP68 - сверьте номер при заказе, особенно при замене аналогов от ГОФРОМАТИК или ЗЭТАРУС
