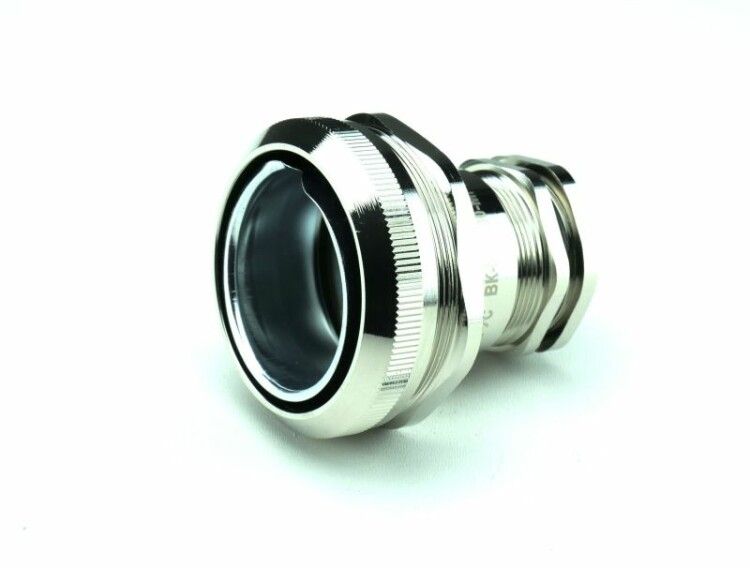

Кабельный ввод ВК-М40-30-МР50 IP66/IP67/IP68 | zeta30025 ГОФРОМАТИК ЗЭТА

Кабельный ввод ВК-М40-30-МР50 IP66/IP67/IP68 от ЗЭТА Новосибирск предназначен для герметичного ввода кабеля, проложенного в металлорукаве, в металлические корпуса оборудования - щиты, шкафы, распределительные коробки. Благодаря высокой защите IP68 и прочному латунному корпусу, этот ввод обеспечивает надёжную изоляцию и заземление в условиях повышенной влажности, запылённости и механических нагрузок.

Назначение и область применения

Ввод кабельный ВК-М40-30-МР50 IP66/IP67/IP68 используется для соединения металлорукава с металлическими корпусами электрооборудования. Он гарантирует герметичность входа кабеля и одновременно создаёт электрический контакт между корпусом и металлорукавом - что требуется по пункту 1.7.77 ПУЭ. Подходит для установки в промышленных системах управления, на станках, конвейерах, в насосных станциях, на объектах энергетики и транспорта. Применяется там, где важна защита от воды, пыли и химических воздействий.

Технические характеристики

• Номинальный размер резьбы: 40 мм
• Длина резьбы: 50 мм
• Диаметр кабеля: 22–30 мм (для круглых и плоских кабелей)
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение), IP68 (долговременное погружение под давлением)
• Материал корпуса: латунь с никелированным покрытием
• Температурный диапазон: от –40 C до +100 C
• Тип уплотнения: резиновое кольцо (прокладка)
• Крепление: с контргайкой
• Размер шестигранника: 45 мм
• Изделие ударопрочное, не содержит галогенов
• Цвет: серый

Совместимость и монтаж

Ввод ВК-М40-30-МР50 IP66/IP67/IP68 совместим с металлорукавами, имеющими наружный диаметр, соответствующий резьбе M40. Для монтажа:

• Накрутите ввод на резьбу корпуса до упора, используя ключ на 45 мм;
• Затяните контргайку для фиксации и предотвращения саморазвинчивания;
• Перед вводом кабеля вставьте резиновую заглушку внутрь ввода - она обеспечивает степень защиты IP68 до момента прокладки кабеля;
• После введения кабеля в металлорукав и прохода через ввод, заглушка плотно обжимает кабель, сохраняя герметичность.

Подходит для кабелей с плоским сечением - уплотнитель адаптируется к форме провода без необходимости замены деталей.

Безопасность и стандарты

Ввод ВК-М40-30-МР50 IP66/IP67/IP68 соответствует требованиям ПУЭ (пункт 1.7.77) по обеспечению электрического контакта между корпусом и металлорукавом. Материалы не содержат галогенов - снижается риск выделения токсичных веществ при перегреве. Уплотнитель рассчитан на длительную работу в широком температурном диапазоне, включая экстремально низкие температуры.

Преимущества

• Высокая степень защиты IP68 - работает даже при постоянном погружении в воду
• Никелированная латунь - устойчива к коррозии, не требует дополнительной антикоррозийной обработки
• Ударопрочная конструкция - выдерживает механические нагрузки на производстве
• Герметизация достигается без дополнительных материалов - всё встроено
• Поддержка плоских кабелей - универсальное решение для современных типов проводки

Ограничения применения

• Не предназначен для прямого ввода кабеля без металлорукава - требует наличия гофрированной трубки
• Максимальный диаметр кабеля - 30 мм; более толстые кабели не будут герметично уплотнены
• Не рекомендован для использования в средах с агрессивными растворителями, маслами или кислотами - материал уплотнителя не устойчив ко всем химическим веществам
• При температурах выше +100 C возможна деформация резинового уплотнения

Примеры использования

• Ввод кабеля в промышленный щит управления с металлорукавом на заводе
• Подключение датчиков на конвейере в пищевой промышленности (частая мойка)
• Проход кабеля в бетонный коллектор с подземным освещением
• Монтаж в насосной станции, где есть риск попадания воды и грязи

Практические советы

• Проверяйте внешний диаметр металлорукава перед покупкой - он должен точно подходить под резьбу M40
• Если кабель имеет жёсткую оболочку, слегка смажьте его место ввода мыльным раствором - так легче протянуть и избежать повреждений уплотнителя
• Не затягивайте контргайку слишком сильно - это может деформировать резиновый элемент и нарушить герметичность
• При использовании в холодных условиях (ниже –20 C) проверяйте эластичность уплотнителя перед монтажом - при очень низких температурах резина становится менее гибкой
• Артикул zeta30025 - это точный идентификатор для заказа запасных частей или аналогов от других производителей (ЗЭТАРУС, ГОФРОМАТИК)
