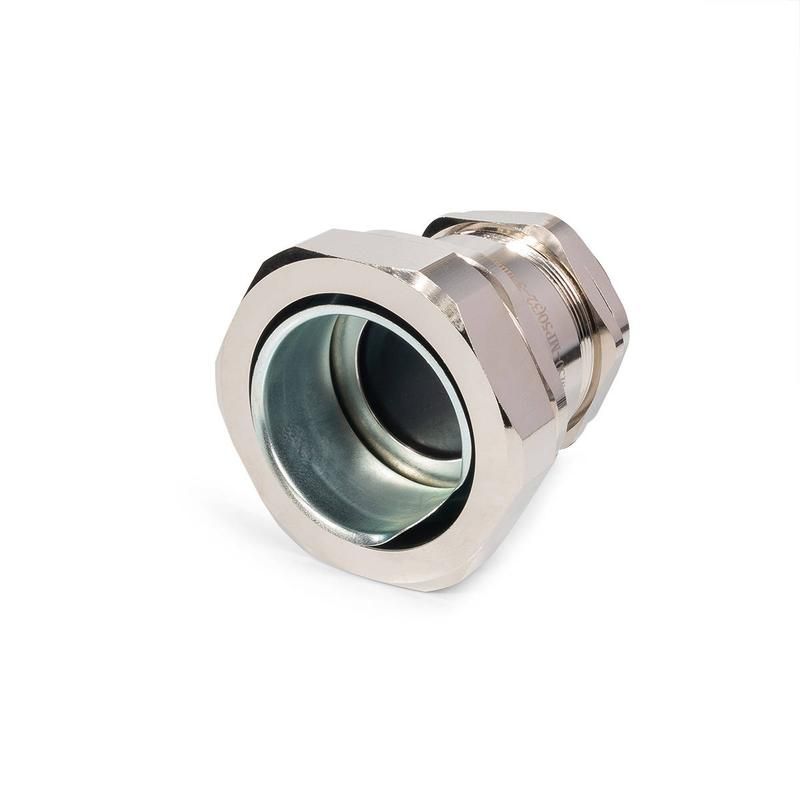

Ввод кабельный для металлорукава латунный ВК-М50(30-38 мм)-МР50 | 89108 Fortisflex КВТ

Ввод кабельный для металлорукава латунный ВК-М50(30-38 мм)-МР50 от Fortisflex и КВТ обеспечивает герметичный ввод кабелей в щитовое оборудование через металлорукав, совмещая функции кабельного ввода и муфты в одном устройстве.

Назначение и область применения

Ввод кабельный для металлорукава латунный ВК-М50(30-38 мм)-МР50 предназначен для надёжного и герметичного прохода кабелей и проводов, проложенных в металлорукаве, через стенки электрощитов, распределительных коробок и другого оборудования. Подходит для установки в условиях повышенной влажности, запылённости, а также на объектах с агрессивными средами — например, на производствах, в насосных станциях, на судах, в пищевой и химической промышленности.

Технические характеристики

• Материал корпуса и гаек: никелированная латунь
• Диапазон диаметров кабелей: 30–38 мм
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Температурный режим эксплуатации: от –40 °C до +100 °C (кратковременно выдерживает до +120 °C)
• Длина резьбы: 13 мм
• Размер ключа для монтажа: 72 мм
• Тип уплотнения: два уплотнительных кольца из неопрена + прижимная вставка из самозатухающего нейлона 6.6 (UL94V2)
• Наличие контргайки: да — позволяет фиксировать ввод в отверстии и предотвращает самоотвинчивание
• Исполнение: прямолинейное — без угловых поворотов
• Разъемность: да — можно демонтировать без снятия кабеля
• Покрытие: никелированное — антикоррозийное, эстетичное, устойчивое к механическому износу
• Электромагнитная совместимость (EMC): да — снижает помехи и защищает от внешних ЭМИ

Совместимость и монтаж

Ввод кабельный для металлорукава латунный ВК-М50(30-38 мм)-МР50 совместим со стандартными металлорукавами диаметром 30–38 мм. Устанавливается в подготовленное отверстие в корпусе с помощью гидравлического пресса. Для сверления отверстий рекомендуются перфораторы с формами МПО или наборами НМПО-PG/НМПО-MG. Применяются прессы КВТ: ПГПО-60, ПГРО-60А, ППО-60, ППО-115, ПГРОп-60А, ПГРОу-60А, ПРПО-60. Монтаж требует точного соблюдения диаметра отверстия — не допускается использование с рукавами меньшего или большего диаметра. Резьба метрическая по EN 60423 — совместима с большинством стандартных корпусов.

Безопасность и стандарты

• Соответствие стандарту EN 60423 — гарантирует правильную резьбу и взаимозаменяемость
• Неопреновые уплотнители соответствуют требованиям к устойчивости к маслам, бензину, дизтопливу и агрессивным жидкостям
• Нейлоновая вставка самозатухающая по UL94V2 — не поддерживает горение
• EMC-исполнение соответствует нормам по электромагнитной совместимости — снижает риск возникновения помех в чувствительном оборудовании

Преимущества

• Функциональность «2 в 1» — заменяет два элемента: кабельный ввод и муфту для металлорукава, упрощает сборку и экономит место
• Высокая степень защиты IP68 — идеально для помещений с постоянной влажностью, мойками, на открытом воздухе
• Никелированная латунь — устойчива к коррозии, не окисляется, легко моется
• Разъемная конструкция — позволяет менять кабель или обслуживать систему без полного демонтажа
• Широкий температурный диапазон — работает в холодных регионах и рядом с нагревательными элементами
• EMC-защита — важна для автоматизированных систем, ЧПУ, медицинского и телекоммуникационного оборудования

Ограничения применения

• Не предназначены для использования с пластиковыми или неметаллическими рукавами — требуется именно металлорукав диаметром 30–38 мм
• Запрещено применение при давлении выше атмосферного — не является герметичным соединением под давлением
• Не следует использовать в средах с высоким содержанием растворителей (например, ацетон, бензол) — возможна деформация неопрена
• При монтаже необходимо точно соблюдать размер отверстия; отклонение более ±0,5 мм может нарушить герметичность

Примеры использования

• Подключение кабелей питания и управления к шкафам ЧПУ на заводе
• Ввод кабелей в распределительные щиты на морских платформах
• Проход кабелей в цехах пищевой промышленности с частыми мойками
• Системы автономного освещения на открытых площадках с перепадами температур
• Оборудование для перекачки нефтепродуктов — благодаря устойчивости к топливу и маслам

Практические советы

• Перед монтажом проверьте внутренний диаметр металлорукава — он должен точно попадать в диапазон 30–38 мм
• Используйте только рекомендованные прессы КВТ — некорректный инструмент может повредить резьбу или уплотнения
• При затяжке контргайки применяйте ключ на 72 мм — недостаточное усилие вызывает протечки, избыточное — деформирует уплотнения
• При многократных разборках контролируйте состояние неопреновых колец — при потере эластичности замените их
• Для работы в агрессивных средах регулярно протирайте поверхность ввода — никелированное покрытие сохраняет целостность, но не защищает от механических царапин
