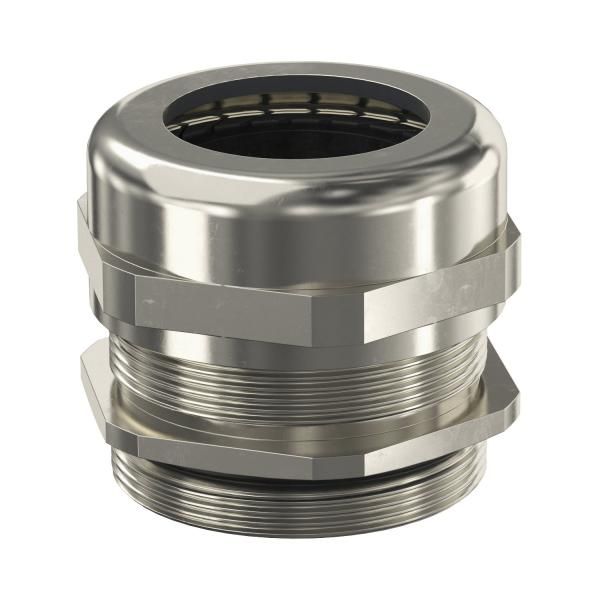

Кабельный ввод латунь M50 | 2086054 OBO Bettermann V-TEC VM50 MS

Кабельный ввод OBO Bettermann V-TEC VM50 MS - надежное решение для герметичного вывода кабелей с диаметром 24–35 мм через отверстие 50 мм. Латунная конструкция с никелированным покрытием обеспечивает долговечность в агрессивных средах, а степень защиты IP68 гарантирует работу даже при длительном погружении под давлением.

Назначение и область применения

Кабельный ввод OBO Bettermann V-TEC VM50 MS предназначен для фиксации и герметизации силовых и управляющих кабелей в оборудовании, работающем в условиях повышенной влажности, запыленности или постоянного контакта с водой. Подходит для установки в корпуса распределительных щитов, насосных станций, промышленных автоматизированных систем, судового оборудования и внешних устройств.

Технические характеристики

• Материал корпуса: латунь
• Покрытие: никелированное - повышает коррозионную стойкость и улучшает внешний вид
• Номинальный размер резьбы: М50 (метрическая, соответствует IEC 423)
• Диаметр кабеля: 24–35 мм - позволяет использовать кабели с различной толщиной оболочки
• Диаметр монтажного отверстия: 50 мм
• Длина резьбы: 9 мм - достаточна для надежного зацепления в толстых стенках корпуса
• Размер шестигранника: 60 мм - удобен для затяжки гаечными ключами
• Тип уплотнения: уплотнительное кольцо из неопрена - эластичный, термостойкий материал
• Зажим: из полиамида - прочный, устойчивый к механическим нагрузкам
• Разгрузка натяжения: да - предотвращает перегрузку кабеля при растяжении
• Исполнение: прямолинейное - оптимально для прямого прохода кабеля
• Температурный диапазон: –20…+100 C - работает в холодных и нагреваемых помещениях
• Степень защиты: IP68 - полная защита от пыли и длительного погружения под воду до 5 бар

Совместимость и монтаж

Кабельный ввод OBO Bettermann V-TEC VM50 MS монтируется в подготовленное отверстие Ø50 мм. Для установки требуется гаечный ключ на 60 мм. Глухая гайка обеспечивает жесткую фиксацию без необходимости дополнительного крепления внутри корпуса. Уплотнительное кольцо уже установлено на резьбе - перед монтажом достаточно вставить кабель и закрутить ввод до упора. Кабель должен иметь наружный диаметр в пределах 24–35 мм; меньшие или большие кабели не обеспечивают герметичность.

Безопасность и стандарты

Кабельный ввод V-TEC VM50 MS сертифицирован по стандарту DIN EN 50262 и проверен VDE. Соответствие IP68 подтверждено испытаниями при давлении 5 бар в течение 1 часа. Конструкция исключает самопроизвольное выкручивание благодаря антиповоротному дизайну и равномерному распределению усилия зажима.

Преимущества

• Высокая герметичность - уплотнение по всей площади зажима, без зазоров
• Устойчивость к химическим воздействиям - латунь + никель противостоят агрессивным средам
• Готовый к монтажу - уплотнительное кольцо уже установлено, не требует замены
• Защита от натяжения - снижает риск повреждения жил кабеля при внешней нагрузке
• Поддержка широкого диапазона кабелей - один ввод заменяет несколько моделей

Ограничения применения

• Не подходит для кабелей с диаметром менее 24 мм или более 35 мм - возможна утечка
• Не рекомендован для частого перемещения кабеля - предназначены для стационарной прокладки
• Не следует применять в средах с постоянным воздействием открытого пламени или температурами выше 100 C
• При использовании в морской среде необходимо регулярно контролировать состояние никелевого слоя - возможно образование белого налета при длительной эксплуатации

Примеры использования

• Герметизация входа кабеля в подземный распределительный щит на водоканале
• Подключение кабелей к насосам в канализационных станциях
• Фиксация силовых кабелей в промышленных роботах с частым мытьем
• Вывод кабелей в морских контейнерах и судовых пультах управления
• Установка в экстремальных климатических условиях - например, на севере России или в пустыне

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - он должен попадать в интервал 24–35 мм, включая оболочку
• При затяжке используйте ключ на 60 мм - недостаточное усилие нарушит герметичность, избыточное - деформирует резьбу
• Если кабель слишком мягкий, используйте внутреннюю трубку-уплотнитель для сохранения формы
• При многократной сборке/разборке проверяйте целостность уплотнительного кольца - при трещинах замените ввод полностью
• Для работы в агрессивных химических средах дополнительно смазывайте резьбу инертной смазкой (например, силиконовой)
