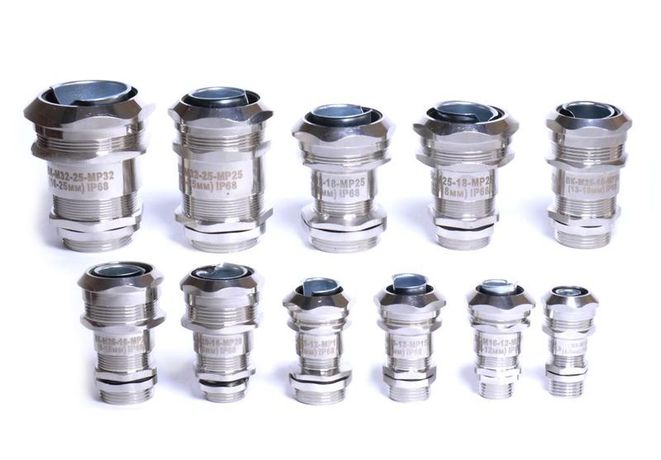

Кабельный ввод ВК-М50-38-МР50 IP66/IP67/IP68 от ЗЭТА Новосибирск предназначен для герметичного ввода кабелей в металлические корпуса оборудования через металлорукав, обеспечивая одновременно механическую фиксацию, защиту от внешней среды и заземление. Этот ввод применяется в промышленных системах, где важна надёжность и долговечность соединений.

Назначение и область применения

ВК-М50-38-МР50 IP66/IP67/IP68 используется для ввода кабелей, проложенных в металлорукаве, в корпуса щитов, шкафов, распределительных коробок и другого электрооборудования. Он обеспечивает герметизацию входного отверстия, предотвращает попадание пыли, воды и других загрязнений, а также создаёт надёжный электрический контакт между металлорукавом и корпусом - что требуется по пункту 1.7.77 ПУЭ. Подходит для установки на объектах промышленной автоматизации, энергетики, транспорта и в условиях повышенной влажности или запылённости.

Технические характеристики

• Номинальный размер резьбы: 50 мм
• Диапазон внешних диаметров кабеля: 30–38 мм
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение в воду до 1 м), IP68 (длительное погружение под давлением)
• Материал: латунь с никелированным покрытием - устойчив к коррозии и износу
• Длина резьбы: 50 мм
• Размер шестигранника: 55 мм - удобно затягивать гаечным ключом
• Температурный диапазон: от –40 C до +100 C
• Тип уплотнения: резиновое кольцо (прокладка), обеспечивающее плотную посадку
• Крепление: с контргайкой - позволяет жёстко зафиксировать ввод в стенке корпуса
• Ударопрочность: да - выдерживает механические нагрузки
• Исполнение: прямолинейное - без поворотов
• Поддержка плоского кабеля: да - можно использовать с кабелями прямоугольного сечения
• Цвет: серый
• Безгалогенный материал - безопасен при возгорании, соответствует экологическим нормам

Совместимость и монтаж

ВК-М50-38-МР50 IP66/IP67/IP68 совместим с металлорукавами внутренним диаметром, соответствующим диапазону 30–38 мм. Для монтажа:

• Проделайте в корпусе отверстие диаметром, соответствующего размеру резьбы (M50);
• Наденьте контргайку, затем сам ввод;
• Вставьте металлорукав с кабелем внутрь ввода до упора;
• Закрутите ввод в корпус, используя ключ на 55 мм;
• Затяните контргайку - она фиксирует положение и исключает проворачивание.

Перед первым использованием проверьте целостность резинового уплотнительного кольца. Убедитесь, что внешний диаметр металлорукава не превышает 38 мм - иначе герметизация будет нарушена.

Безопасность и стандарты

ВК-М50-38-МР50 IP66/IP67/IP68 соответствует требованиям ПУЭ (пункт 1.7.77) по обеспечению электрического контакта между металлорукавом и корпусом. Материалы не содержат галогенов - снижают риск образования токсичных газов при нагреве. Применение в условиях высокой температуры (+100 C) требует контроля длительности воздействия - не рекомендовано для постоянной работы при максимальном значении.

Преимущества

• Высокая степень защиты IP68 - подходит для помещений с мойкой, на улице, в туннелях, на судах и в химически агрессивной среде;
• Никелированная латунь - прочнее стали, не ржавеет, легко моется;
• Контргайка обеспечивает надёжную фиксацию даже при вибрациях;
• Поддержка плоского кабеля - расширяет возможности применения;
• Герметичность сохраняется даже после многократного демонтажа - благодаря эластичному уплотнителю.

Ограничения применения

• Не предназначены для ввода кабелей без металлорукава - уплотнение рассчитано именно на трубчатую конструкцию;
• Максимальный диаметр кабеля - 38 мм; более толстые кабели не войдут и нарушают герметичность;
• Не следует применять в средах с постоянными перегрузками выше +100 C - срок службы уплотнителя сокращается;
• Не подходит для ввода в неметаллические корпуса - не обеспечивается необходимый электрический контакт для заземления.

Примеры использования

• Ввод кабеля в промышленный щит управления станком с металлорукавом;
• Подключение датчиков на конвейере в пищевой промышленности - частая мойка и влага;
• Монтаж в подземных кабельных коллекторах с высокой влажностью;
• Использование на судах, в нефтегазовой отрасли, на АЭС - там, где нужна надёжная герметизация и заземление.

Практические советы

• Выбирая ввод, всегда сверяйте внешний диаметр металлорукава - он должен находиться в диапазоне 30–38 мм. Лучше брать с запасом +-1 мм.
• При монтаже в толстых стенках используйте удлинители или переходники - резьба 50 мм может не достать до противоположной стороны.
• Проверяйте, чтобы резиновое кольцо не было перекручено - это главная причина протечек.
• Для частой замены кабелей выбирайте модели с быстроразъёмными элементами - этот ввод требует полной разборки.
• Артикул ВК-М50-38-МР50 IP66/IP67/IP68 от ЗЭТА Новосибирск имеет аналоги от ГОФРОМАТИК и ЗЭТАРУС - они взаимозаменяемы по габаритам и функциям.
