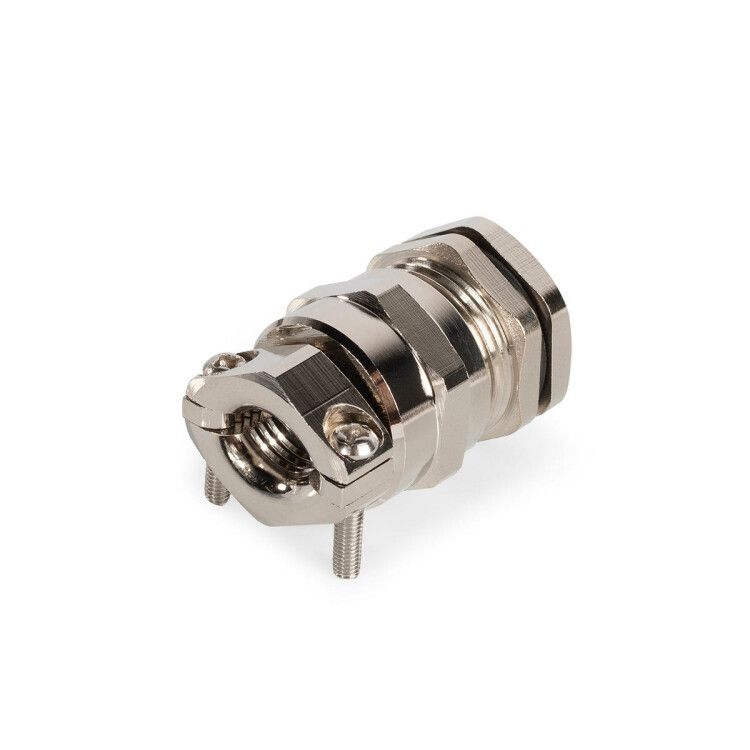

Ввод кабельный латунный MGM-DL 50 (32-38 мм) | 89023 Fortisflex КВТ

Кабельный ввод латунный MGM-DL 50 (32-38 мм) от Fortisflex и КВТ предназначен для герметичного прохода кабелей через стенки электрощитов и распределительных устройств. Его конструкция обеспечивает надежную фиксацию, защиту от пыли и воды, а также устойчивость к агрессивной среде - идеально подходит для промышленных условий.

Назначение и область применения

Кабельный ввод латунный MGM-DL 50 (32-38 мм) используется для вывода кабелей и проводов из внешней среды внутрь электрооборудования - щитов, шкафов, пультов управления. Применяется там, где важна высокая степень защиты от пыли, влаги, химических веществ и механического вытягивания кабеля. Подходит для установки на станках, конвейерах, насосных станциях, системах автоматизации и других объектах с жесткими требованиями к герметичности.

Технические характеристики

• Диаметр кабеля: 32–38 мм
• Материал корпуса, гайки и накидной гайки: никелированная латунь
• Прижимная вставка: нейлон 6.6 (UL94 V2)
• Уплотнители: неопрен
• Рабочая температура: от –40 C до +100 C; кратковременно - до +120 C
• Степень защиты: IP68 (полная герметизация, допускает длительное погружение в воду)
• Тип резьбы: метрическая, соответствует EN 60423
• Фиксация кабеля: двухкомпонентная система полугаек с винтами
• Устойчивость к синтетическим маслам, бензину, дизтопливу и другим агрессивным жидкостям

Совместимость и монтаж

Кабельный ввод латунный MGM-DL 50 (32-38 мм) устанавливается в подготовленное отверстие диаметром 50 мм. Для сверления отверстий рекомендуются следующие инструменты:

• Гидравлические системы пробивки: ПГПО-60, ПГПО-60А
• Гидравлические прессы: ПГРО-60А, ПГРОу-60А, ПГРОп-60А
• Матрицы и наборы перфоформ: НМПО-PG, НМПО-MG

После установки в отверстие, накидная гайка закручивается снаружи, а два винта внутри горловины затягивают полугайки - они плотно обжимают кабель, предотвращая его выдергивание. Уплотнительные кольца из неопрена обеспечивают герметичность вокруг оболочки кабеля.

Безопасность и стандарты

Конструкция соответствует нормам EN 60423 для метрической резьбы. Материалы сертифицированы по UL94 V2 (класс самозатухаемости пластика). Степень защиты IP68 подтверждает полную герметичность даже при постоянном контакте с водой. Уплотнители неопрена устойчивы к старению, что продлевает срок службы устройства в условиях повышенной влажности и перепадов температур.

Преимущества

• Высокая механическая прочность благодаря латуни и усиленной фиксации кабеля
• Двухступенчатая система зажима (полугайки + винты) исключает выпадение кабеля
• Защитная мембрана предотвращает проникновение пыли даже при давлении
• Неопреновые уплотнения сохраняют эластичность при экстремальных температурах
• Никелированная поверхность защищает от коррозии и легко моется
• Поддерживает работу в агрессивных средах - маслах, топливе, химикатах

Ограничения применения

• Не предназначено для кабелей с диаметром менее 32 мм - возможен люфт и потеря герметичности
• Не следует использовать с кабелями, имеющими жесткую металлическую оплетку - риск повреждения уплотнителей
• При температурах выше +120 C материал уплотнений теряет эластичность - применение возможно лишь кратковременно
• Требуется точное соответствие диаметра отверстия 50 мм - использование с другими размерами нарушает герметизацию

Примеры использования

• Ввод силовых кабелей в щиты управления промышленными роботами
• Проход кабелей в водонепроницаемые шкафы на насосных станциях
• Герметизация входов в распределительные пункты на нефтегазовых объектах
• Интеграция в оборудование, работающее в холодильных камерах или на открытых площадках

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен находиться в пределе 32–38 мм. Слишком тонкий кабель не будет надежно зажат.
• Затягивайте винты равномерно - перекос может повредить уплотнения и вызвать протечку.
• Не используйте инструменты для сверления, отличные от указанных - некорректное отверстие испортит резьбу и нарушит герметичность.
• При работе в агрессивной среде регулярно осматривайте уплотнения - при появлении трещин замените весь ввод.
• Кабельный ввод латунный MGM-DL 50 (32-38 мм) совместим с большинством стандартных кабелей с ПВХ или резиновой изоляцией - перед установкой убедитесь, что оболочка не имеет острых углов или наплывов.
