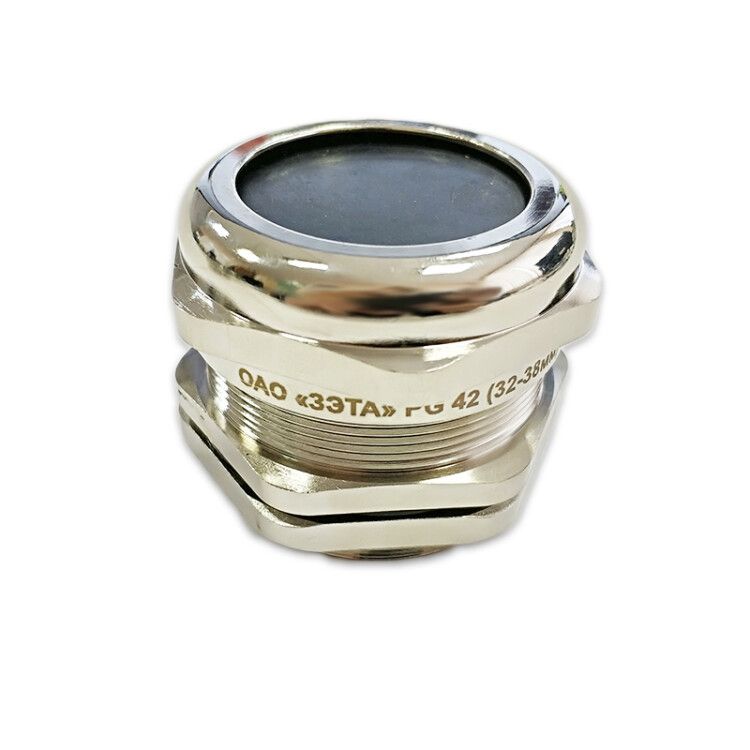

Кабельный ввод PG 42 латунный УТ1,5 IP68 (d кабеля 32-38 мм) | zeta30160 ЗЭТАРУС (Завод электротехнической арматуры)

Кабельный ввод PG 42 латунный УТ1,5 IP66/67/68 (диаметр кабеля 32-38 мм) от ЗЭТАРУС - надёжный сальник из никелированной латуни для герметичного ввода кабелей в щиты и оборудования в условиях повышенной запылённости, влажности и перепадов температур. Артикул zeta30160 подходит для промышленных систем, где важна долговечность и защита от внешних воздействий.

Назначение и область применения

Кабельный ввод PG 42 латунный УТ1,5 IP66/67/68 (диаметр кабеля 32-38 мм) используется для безопасного прохода небронированных кабелей через стенки электрощитов, распределительных устройств и другого электрооборудования. Он предотвращает попадание пыли, воды и других загрязнений внутрь корпуса, защищая соединения и снижая риск короткого замыкания. Подходит для установки в промышленном оборудовании, на станках, конвейерах, насосных станциях и в системах автоматизации (НКУ).

Технические характеристики

• Номинальный размер резьбы: 42 PG - соответствует стандарту DIN 40430
• Диапазон диаметров кабеля: 32–38 мм - оптимально для толстых плоских и круглых кабелей
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал: Латунь никелированная - высокая коррозионная стойкость, прочность, антикоррозийное покрытие
• Температура эксплуатации: от –40 C до +100 C - работает в экстремальных климатических условиях
• Длина резьбы: 13 мм - достаточна для плотного крепления в стенках до 10 мм
• Размер шестигранника: 57 мм - удобно затягивать ключом
• Уплотнение: Резиновая втулка + уплотнительное кольцо - двойная герметизация
• Крепление: С контргайкой - фиксация без люфта, исключает самоотвинчивание
• Исполнение: Прямолинейное - ввод кабеля под углом 90° к поверхности
• Цвет: Серый - визуально отличается от обычных пластиковых аналогов
• Галогены: Отсутствуют - соответствие требованиям RoHS, безопасно для окружающей среды
• Ударопрочность: Да - выдерживает механические нагрузки при монтаже и эксплуатации

Совместимость и монтаж

Кабельный ввод PG 42 латунный УТ1,5 IP66/67/68 (диаметр кабеля 32-38 мм) устанавливается в отверстие диаметром 57 мм (по шестиграннику) в металлическом или композитном корпусе. Для монтажа требуется просверлить отверстие подходящего размера, вставить ввод, закрутить контргайку и затянуть ключом. Уплотнительная втулка легко адаптируется под диаметр кабеля - её можно слегка подрезать, если кабель близок к нижней границе (32 мм). Не требует специального инструмента - достаточно рожкового или накидного ключа на 57 мм. Комплект включает все элементы: корпус, гайки, уплотнители и заглушку-пыльник.

Безопасность и стандарты

Кабельный ввод PG 42 латунный УТ1,5 IP66/67/68 (диаметр кабеля 32-38 мм) соответствует международному стандарту DIN 40430 для резьб PG. Степень защиты IP68 подтверждает возможность работы в условиях постоянного контакта с водой - например, в канализационных насосах или на открытых площадках. Материал не содержит галогенов, что делает его безопасным при возгорании - не выделяет токсичных паров. Соответствует нормам RoHS и рекомендован для использования в пищевой, химической и медицинской промышленности.

Преимущества

• Высокая механическая прочность благодаря латуни - не деформируется при затяжке
• Никелированное покрытие - устойчиво к окислению, особенно в агрессивных средах
• Двойная система уплотнения - гарантирует герметичность даже при вибрациях
• Широкий температурный диапазон - работает в холодильных камерах и рядом с нагревательными элементами
• Контргайка обеспечивает надёжную фиксацию - не откручивается при эксплуатации
• Подходит для плоских кабелей - уникальное преимущество среди аналогов

Ограничения применения

• Не предназначена для бронированных кабелей - уплотнитель не рассчитан на жёсткую оболочку
• Максимальный диаметр кабеля - 38 мм; при использовании более толстых кабелей возможна утечка
• Не следует использовать в местах с постоянным давлением выше атмосферного - не являетсяPressure-rated компонентом
• Пластиковые заглушки в комплекте - временная защита; при длительной эксплуатации лучше заменить на металлические пробки

Примеры использования

• Ввод силового кабеля в щит управления станка ЧПУ
• Подключение датчиков уровня в резервуарах с водой или маслом
• Фиксация кабелей в промышленных осушителях воздуха
• Монтаж в распределительных пунктах на объектах ЖКХ и энергоносителей
• Использование в морских и прибрежных установках - благодаря IP68 и латуни

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в диапазон 32–38 мм. Если кабель меньше 32 мм, используйте дополнительную уплотнительную вставку.
• Затягивайте контргайку равномерно - переусердствовать нельзя, чтобы не треснула резиновая втулка.
• Для частых демонтажей рекомендуется смазывать резьбу силиконовой смазкой - продлевает срок службы и облегчает последующие операции.
• Артикул zeta30160 совместим с другими изделиями серии ЗЭТАРУС - можно собирать единый стандартный набор компонентов.
• При работе в агрессивных средах (например, соляной туман) регулярно проверяйте состояние никелированного покрытия - при появлении пятен окисления замените ввод.
