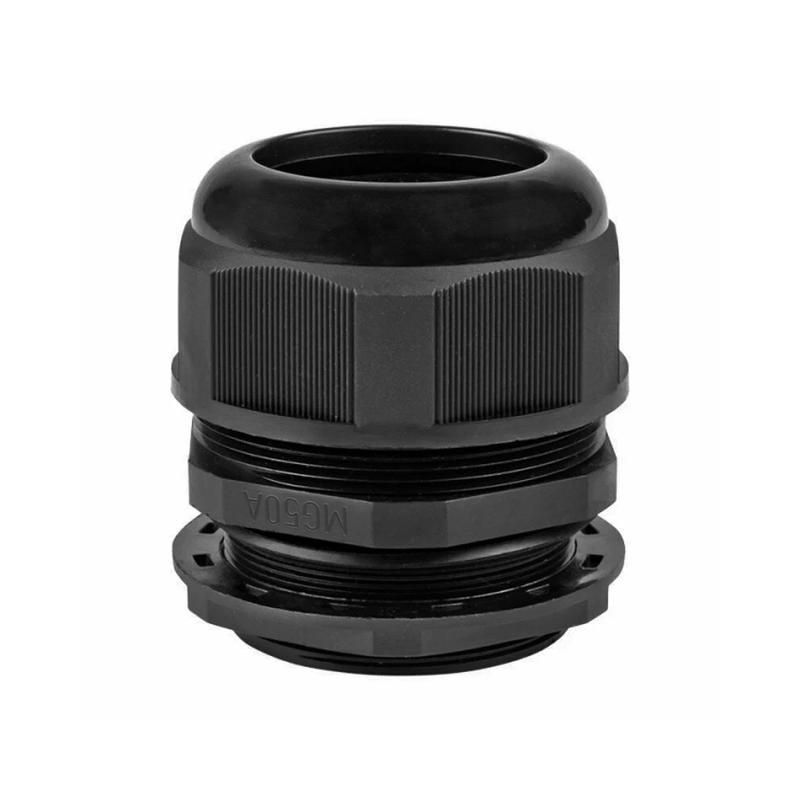

Ввод кабельный MG50 IP68 черн. TOKOV ELECTRIC TKE-MG-50-B

Ввод кабельный MG50 IP68 черный от TOKOV ELECTRIC (артикул tke-mg-50-b) предназначен для герметичного ввода силовых и контрольных кабелей в корпуса оборудования, обеспечивая надёжную защиту от пыли и воды даже при длительном воздействии внешней среды.

Назначение и область применения

Ввод кабельный MG50 IP68 черный используется для прохода кабелей через стенки электрошкафов, распределительных щитов, машин и технологического оборудования. Подходит для установки в условиях повышенной влажности, на улице, в производственных зонах с частой мойкой или в помещениях с агрессивными средами. Применяется в пищевой, химической, фармацевтической промышленности, на транспорте, в системах автоматизации и на объектах энергетики.

Технические характеристики

• Тип резьбы: MG (метрическая с крупным шагом)
• Номинальный размер резьбы: 50 мм
• Шаг резьбы: 1,5 мм
• Степень защиты: IP68 - полная защита от пыли и долговременного погружения в воду
• Диапазон диаметров кабеля: 33–41 мм
• Материал корпуса: полиамид (PA) - высокопрочный термостойкий пластик
• Цвет: серый (RAL 7035)
• Рабочий температурный диапазон: от –40 C до +80 C
• Тип уплотнения: эластичное кольцо из резины, обеспечивающее плотное прилегание к кабелю

Совместимость и монтаж

Ввод кабельный MG50 IP68 черный монтируется в предварительно просверленное отверстие в металлическом или пластиковом корпусе. Для установки требуется ключ на 59 мм (стандартный для резьбы MG50). Уплотнительное кольцо одевается на кабель перед введением в устройство - после затяжки резьбы кольцо сжимается и герметизирует пространство между кабелем и корпусом. Кабель должен иметь наружный диаметр в пределах 33–41 мм; меньший или больший диаметр снижает степень защиты.

Безопасность и стандарты

Изделие соответствует требованиям к защите от пыли и влаги по классу IP68, что подтверждает его применение в экстремальных условиях. Материал полиамид PA выдерживает механические нагрузки и не поддерживает горение. Нет данных о специфических стандартах (IEC, GOST), однако конструкция соответствует общепринятым нормам для промышленных вводов.

Преимущества

• Высокая степень защиты IP68 - выше, чем у большинства аналогов (обычно IP67)
• Устойчивость к перепадам температур - работает в суровых климатических условиях
• Пластиковый корпус не корродирует, не требует окраски и легко моется
• Герметизация достигается за счёт компрессионного уплотнения - не нужна дополнительная герметизация
• Серый цвет (RAL 7035) хорошо сочетается с промышленными корпусами и не выгорает на солнце

Ограничения применения

• Не предназначена для кабелей с диаметром менее 33 мм или более 41 мм - возможна потеря герметичности
• Не рекомендуется использовать с многожильными кабелями без жесткой оболочки - риск повреждения уплотнения
• Пластиковая конструкция не рассчитана на ударные нагрузки - не применяется в местах с высокой вероятностью механических повреждений
• Не совместим с резьбой PG, NPT или M50 с другим шагом - проверяйте соответствие резьбового соединения

Примеры использования

• Ввод кабеля в шкаф управления насосной станцией
• Проход кабеля в корпус датчика уровня на открытом воздухе
• Подключение проводки к промышленному роботу в цеху с постоянной мойкой
• Фиксация кабеля питания в контейнере для автономной системы освещения

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - используйте штангенциркуль, особенно если он имеет мягкую оболочку
• Затягивайте резьбу равномерно, без перегрузки - переусердствование может деформировать уплотнение
• Для кабелей с тонкой оболочкой используйте внутренние трубчатые вставки (не входят в комплект)
• При замене уплотнительного кольца - выбирайте оригинальные запчасти, чтобы сохранить IP68
• Ввод кабельный MG50 IP68 черный от TOKOV ELECTRIC (tke-mg-50-b) можно комбинировать с другими элементами серии MG - они имеют одинаковые резьбовые параметры
