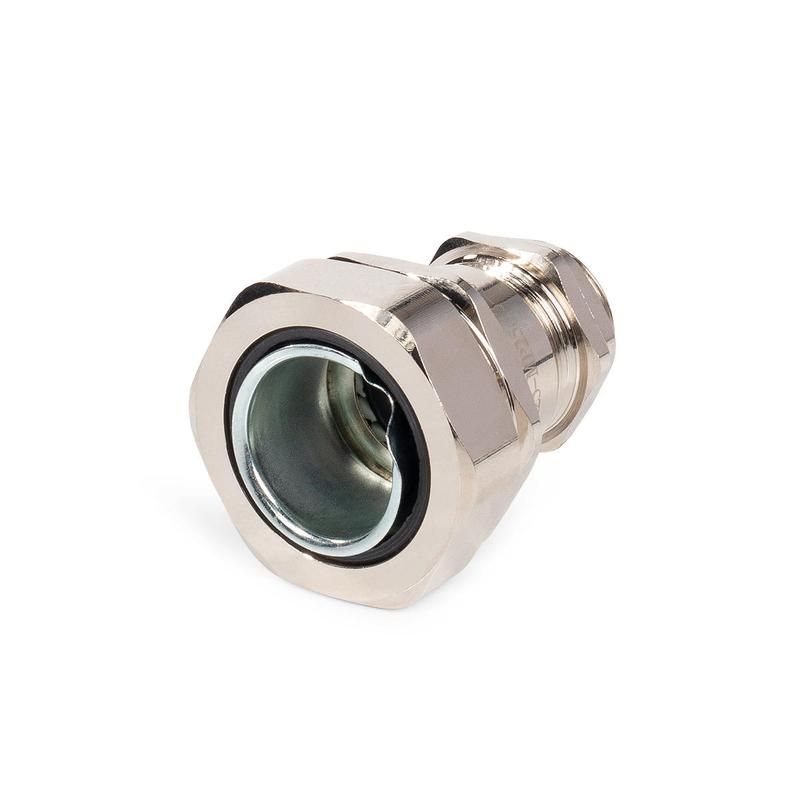

Ввод кабельный для металлорукава латунный ВК-М25(13-18 мм)-МР25 | 87951 Fortisflex КВТ

Ввод кабельный для металлорукава латунный ВК-М25(13-18 мм)-МР25 от Fortisflex и КВТ обеспечивает герметичный ввод кабелей в электрооборудование через металлорукав, совмещая функции кабельного ввода и муфты в одном устройстве. Латунный корпус с никелированным покрытием и степенью защиты IP68 делает его надёжным решением для агрессивных и влажных сред.

Назначение и область применения

Ввод кабельный для металлорукава латунный ВК-М25(13-18 мм)-МР25 предназначен для герметичного прохода кабелей и проводов, проложенных в металлорукаве, через стенки электрощитов, распределительных коробок и другого оборудования. Подходит для установки на промышленном оборудовании, в условиях повышенной влажности, запылённости или агрессивной химической среды.

Технические характеристики

• Материал корпуса: никелированная латунь
• Номинальная резьба: M25 по EN 60423
• Диаметр кабеля: 13–18 мм
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Температурный диапазон: -40 °C до +100 °C (кратковременно выдерживает +120 °C)
• Длина резьбы: 9 мм
• Размер ключа: 35 мм
• Тип уплотнения: два уплотнительных кольца из неопрена + прижимная вставка из самозатухающего нейлона 6.6 (UL94V2)
• Наличие контргайки: да — позволяет фиксировать ввод без люфтов
• Разъемный сальник: да — удобство монтажа без демонтажа кабеля
• Электромагнитная совместимость (EMC): да — снижает помехи в системах автоматизации
• Цвет: никель (серебристый)

Совместимость и монтаж

Ввод кабельный для металлорукава латунный ВК-М25(13-18 мм)-МР25 совместим со стандартными металлорукавами диаметром 13–18 мм. Устанавливается в предварительно просверленное отверстие в корпусе оборудования. Для формирования отверстия рекомендуются перфораторы с перфоформами МПО или НМПО-MG. Затяжка осуществляется ключом на 35 мм. Контргайка фиксирует положение ввода после затяжки, исключая самоотвинчивание. Разъемная конструкция позволяет вставлять кабель даже после установки — без снятия устройства.

Безопасность и стандарты

• Соответствие стандарту EN 60423 — метрическая резьба для кабельных вводов
• Материалы соответствуют требованиям UL94V2 — самозатухающая горючесть
• IP68 — сертифицированная защита против пыли и воды при постоянном погружении
• EMC-исполнение — соответствие нормам электромагнитной совместимости

Преимущества

• Объединяет две функции — ввод кабеля и переход на металлорукав — экономит место и время монтажа
• Никелированная латунь устойчива к коррозии, механическим повреждениям и агрессивным веществам
• Неопреновые уплотнители сохраняют эластичность при экстремальных температурах
• Нейлоновая прижимная вставка защищает кабель от перегибов и изгиба
• Высокая стойкость к синтетическим маслам, бензину, дизтопливу и растворителям
• EMC-защита снижает риск помех в чувствительных системах управления

Ограничения применения

• Не предназначены для работы с кабелями диаметром менее 13 мм или более 18 мм — возможна потеря герметичности
• Не следует использовать в условиях постоянного давления выше атмосферного — не рассчитаны на внутреннее избыточное давление
• При температурах выше +100 °C срок службы уплотнений сокращается — допустимо лишь кратковременное превышение до +120 °C
• Не подходят для ввода одиночных жил или неэкранированных проводов без оболочки — требует наличия целостной кабельной конструкции

Примеры использования

• Подключение кабелей питания и управления к щитам на насосных станциях
• Ввод в корпуса частотных преобразователей на конвейерах
• Герметизация кабелей в пищевой и фармацевтической промышленности (частые мойки)
• Монтаж в взрывозащищённых зонах класса ZONE 1/21 при наличии металлической оболочки
• Промышленные роботы и системы автоматического контроля с высокими требованиями EMC

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен точно попадать в диапазон 13–18 мм
• Используйте гидравлические прессы КВТ (ПГПО-60, ПГРО-60А и др.) для точного сверления отверстий — это гарантирует правильную форму и размер
• Затягивайте контргайку после основной гайки — так вы предотвратите проворот изделия внутри корпуса
• При использовании в агрессивной среде регулярно осматривайте поверхность — никелирование устойчиво, но царапины могут стать источником коррозии
• Не используйте силовой инструмент для завинчивания — достаточно ручного ключа на 35 мм
• Для замены уплотнителей — доступны комплекты ремкомплектов от производителя; не применяйте сторонние материалы
