Нейлоновые герметичные кабельные вводы с метрической резьбой M-25 - 80046 КВТ

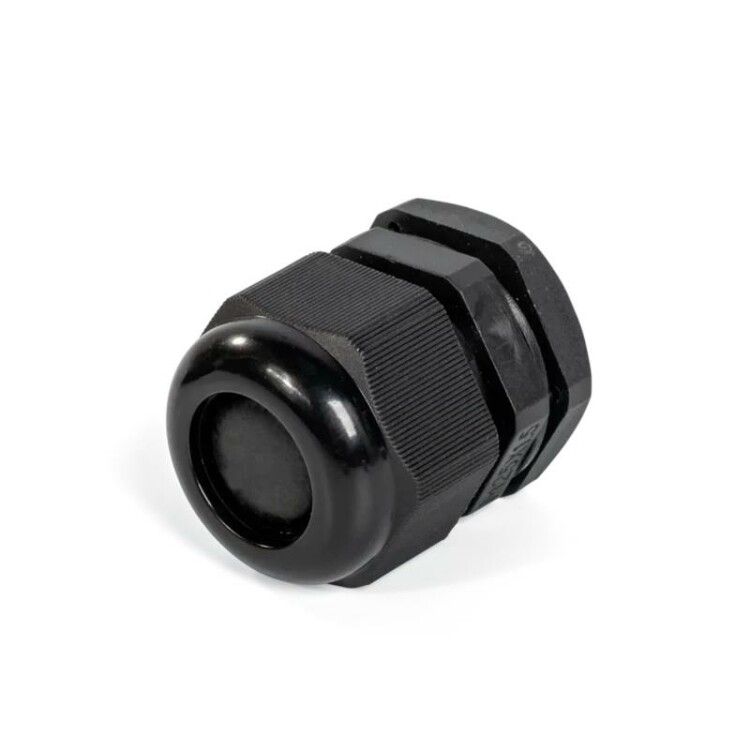

Ввод кабельный M-25 (13-18 мм) от Fortisflex и КВТ предназначен для герметичного вывода кабелей через стенки электрошкафов и оборудования, обеспечивая надежную защиту от пыли, воды и механических воздействий. Артикул 80046 соответствует требованиям жестких условий эксплуатации — от суровых холодов до высоких температур.

Назначение и область применения

Ввод кабельный M-25 (13-18 мм) используется для герметизации проходов кабелей в корпусах распределительных щитов, автоматических систем управления, промышленного оборудования и внешних устройств. Подходит для установки в условиях повышенной влажности, запыленности, на открытом воздухе и в агрессивных средах. Особенно эффективен там, где требуется долговечная защита от проникновения жидкости и пыли — например, на насосных станциях, конвейерах, уличных пультах управления и оборудовании пищевой промышленности.

Технические характеристики

• Диаметр входного отверстия: 13–18 мм — подходит для кабелей с внешним диаметром в этом диапазоне
• Номинальная резьба: M12 мм — стандартизированная метрическая резьба по EN 60423
• Длина резьбы: 15 мм — достаточна для плотного соединения с тонкими и среднетолщинными стенками корпусов
• Размер шестигранника: 32,6 мм — позволяет использовать стандартный ключ для затяжки
• Материал корпуса: полиамид PA6.6 — самозатухающий, безгалогенный, устойчив к УФ-излучению
• Материал уплотнения: неопрен — эластичный, устойчив к маслам, бензину, дизтопливу и перепадам температур
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Температурный диапазон: –40…+100 °C (кратковременно до +120 °C)
• Электрическая прочность: 60 кВ/мм
• Удельное сопротивление: 1×10¹² Ом·см — отличная изоляционная способность
• Конструкция уплотнения: многослойная зона — обеспечивает равномерное давление на кабель
• Разъемность: да — можно демонтировать и переустанавливать без замены уплотнения
• Наличие контргайки: есть — фиксирует положение ввода после монтажа
• Цвет: черный — не выгорает на солнце
• Покрытие: необработанное — не требует дополнительной обработки перед установкой

Совместимость и монтаж

Ввод кабельный M-25 (13-18 мм) совместим с любыми корпусами, имеющими круглое отверстие диаметром 19–21 мм — оптимальный размер для резьбы M12. Для сверления отверстий рекомендуются гидравлические системы пробивки ПГПО-60, ПГПО-60А, ПГРО-60А и аналоги с матрицами НМПО-MG. После проделывания отверстия ввод вставляется внутрь, закручивается контргайка, затем основная гайка затягивается ключом на 32,6 мм. Особые стопорные засечки на гайке препятствуют её самоотвинчиванию под вибрацией. Уплотнительное кольцо адаптируется к кабелю любого типа — круглому или плоскому — за счет многослойной конструкции.

Безопасность и стандарты

Ввод кабельный M-25 (13-18 мм) изготовлен из материалов, не содержащих галогенов, что снижает риск образования токсичных газов при возгорании. Соответствует требованиям EN 60423 по резьбе и обеспечивает класс защиты IP68 — один из самых высоких уровней герметичности. Электроизоляционные показатели (60 кВ/мм и 10¹² Ом·см) обеспечивают безопасную работу даже при высоких напряжениях. Продукт сертифицирован для применения в промышленных и наружных условиях согласно международным нормам безопасности.

Преимущества

• Высокая степень защиты IP68 — работает даже под водой
• Устойчивость к химическим веществам — не разрушается при контакте с маслом, топливом, растворителями
• Долговечность при экстремальных температурах — сохраняет форму и функции от –40 °C до +100 °C
• Защитная мембрана внутри — дополнительно задерживает пыль и мелкий мусор
• Разъемная конструкция — позволяет менять кабель без замены всего ввода
• Маркировка размера ключа на гайке — ускоряет монтаж и исключает ошибки
• UV-стабильный материал — не трескается и не теряет цвет на солнце

Ограничения применения

Ввод кабельный M-25 (13-18 мм) не предназначен для кабелей с диаметром менее 13 мм — уплотнение будет слишком свободным, что нарушит герметичность. Также не следует применять его для кабелей с жесткой броней или металлической оплеткой — они могут повредить уплотнительное кольцо. Не рекомендуется использование в условиях постоянного давления выше атмосферного (например, в глубоководных системах), так как IP68 гарантирует лишь временное погружение, а не длительную гидростатическую нагрузку. Не подходит для ввода одиночных проводов без оболочки — необходима целая кабельная конструкция.

Примеры использования

• Подключение датчиков уровня в резервуарах с водой или химическими реагентами
• Ввод силовых кабелей в наружные распределительные щиты на объектах ЖКХ
• Герметизация кабелей управления в цехах пищевой промышленности с частой мойкой
• Прокладка сигналов от камер видеонаблюдения на улице
• Обвязка насосов и компрессоров в нефтегазовой отрасли

Практические советы

• Перед установкой проверьте внешний диаметр кабеля — он должен находиться в пределах 13–18 мм. Если кабель меньше — используйте переходник или другой тип ввода.
• При монтаже в тонкие стенки (до 5 мм) обязательно используйте контргайку — она предотвратит деформацию корпуса.
• Затягивайте гайку рукой до упора, потом доверните ключом на ¼ оборота — избыточная затяжка может повредить уплотнение.
• Для многожильных кабелей с мягкой оболочкой рекомендуется слегка подтянуть ввод спустя 2–3 недели после монтажа — уплотнение может немного осесть.
• Храните вводы в сухом месте — хотя они устойчивы к влаге, длительное пребывание в воде до установки не рекомендуется.
• Используйте только указанные гидравлические прессы и матрицы — другие инструменты могут деформировать отверстие и нарушить герметичность.
