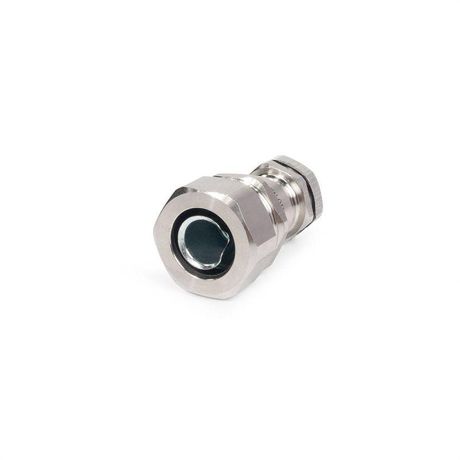

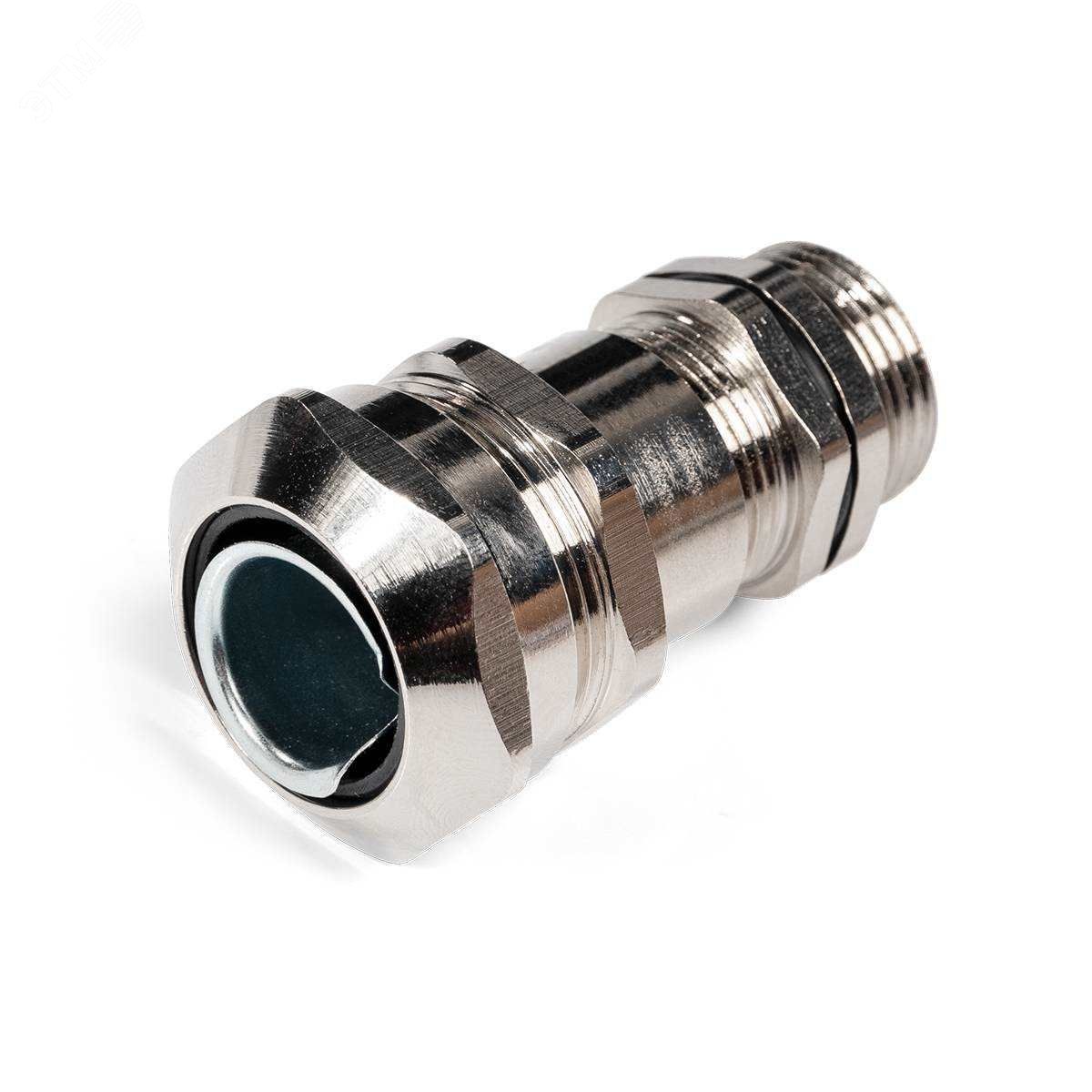

Ввод кабельный для металлорукава из нержавеющей стали ВК-М16(4-8 мм)-МР10 (INOX) | 88167 Fortisflex КВТ

Ввод кабельный для металлорукава из нержавеющей стали ВК-М16(4-8 мм)-МР10 (INOX) от Fortisflex и КВТ обеспечивает герметичный ввод кабелей в электрощитовое оборудование через металлорукав, сочетая функции кабельного ввода и муфты в одном устройстве. Изделие выполнено из нержавеющей стали AISI 304, выдерживает экстремальные температуры и работает в агрессивной среде.

Назначение и область применения

Ввод кабельный для металлорукава из нержавеющей стали ВК-М16(4-8 мм)-МР10 (INOX) предназначен для герметичного прохода кабелей и проводов диаметром 4–8 мм через стенки металлических шкафов, щитов и корпусов, когда кабель предварительно защищён металлорукавом. Подходит для установки в условиях повышенной влажности, на открытом воздухе, в пищевой, химической, фармацевтической и судостроительной промышленности. Применяется там, где требуется надёжная защита от пыли, воды, масел и агрессивных веществ.

Технические характеристики

• Материал корпуса, гайки и накидной гайки: нержавеющая сталь AISI 304 (V2A)
• Диаметр кабеля: 4–8 мм
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Температура эксплуатации: от –40 C до +100 C (кратковременно до +120 C)
• Длина резьбы: 8 мм
• Размер ключа: 24 мм
• Тип уплотнения: два уплотнительных кольца из неопрена + прижимная вставка из самозатухающего нейлона 6.6 (UL94V2)
• Исполнение: прямолинейное
• Разъемность: да - позволяет демонтировать без повреждения кабеля
• Электромагнитная совместимость: есть - снижает помехи в радиочастотном диапазоне
• Цвет: никелевый (естественный цвет нержавеющей стали после полировки)

Совместимость и монтаж

Ввод кабельный для металлорукава из нержавеющей стали ВК-М16(4-8 мм)-МР10 (INOX) устанавливается в подготовленное отверстие в стенке шкафа. Он одновременно выполняет роль ввода для кабеля и муфты для металлорукава - не требует дополнительных переходников. Резьба метрическая, соответствует EN 60423. Для сверления отверстий рекомендуются гидравлические системы: ПГПО-60, ПГПО-60А, ПГПО-115, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А. Также подходят матрицы МПО и наборы перфоформ НМПО-PG / НМПО-MG. Установка осуществляется с помощью ключа на 24 мм. Контргайка обеспечивает фиксацию и предотвращает самоотвинчивание.

Безопасность и стандарты

• Стандарт: EN 60423 - требования к кабельным вводам с резьбой
• Материал уплотнений: неопрен - устойчив к маслам, бензину, дизтопливу, растворителям
• Прижимная вставка: нейлон 6.6, класс горючести UL94V2 - самозатухающий, безопасен при возгорании
• IP68 - сертифицирована по IEC 60529
• EMC-исполнение соответствует требованиям по подавлению электромагнитных помех

Преимущества

• Объединяет две функции - ввод кабеля и соединение с металлорукавом - в одном компактном элементе
• Высокая механическая прочность благодаря материалу AISI 304 - не ржавеет, не теряет форму даже при частой смене условий
• Уплотнители из неопрена сохраняют эластичность при минусовых температурах и не трескаются
• Разъемная конструкция позволяет заменить кабель без демонтажа всего устройства
• Защита от ЭМИ делает его пригодным для чувствительных систем управления и автоматизации
• Никелевое покрытие не требует дополнительной антикоррозийной обработки

Ограничения применения

• Не предназначены для кабелей диаметром менее 4 мм или более 8 мм - возможна потеря герметичности
• Не следует использовать в средах с постоянными ударными нагрузками или вибрацией выше нормированной - риск расшатывания резьбы
• При температуре выше +120 C срок службы уплотнителей значительно сокращается
• Не совместим с жесткими кабелями без гибкой оплетки - высокий риск повреждения уплотнений при затяжке
• Требуется точное соответствие диаметра отверстия в шкафе - не допускается использование с другими типами отверстий

Примеры использования

• Щитовые помещения на морских платформах - защита от солёной воды и брызг
• Производственные линии пищевых заводов - регулярная мойка паром и применение агрессивных моющих средств
• Автоматические станки с ЧПУ - необходимость EMC-защиты и герметичности в зонах с маслом и смазкой
• Подземные кабельные камеры - постоянная влажность и риск затопления
• Фармацевтические цеха - требования к чистоте, стерилизации и устойчивости к спиртовым растворам

Практические советы

• Перед установкой проверьте внутренний диаметр кабеля - он должен точно попадать в диапазон 4–8 мм
• Затягивайте накидную гайку равномерно, используя ключ на 24 мм; переусиливать нельзя - можно деформировать уплотнения
• При использовании металлорукава убедитесь, что его наружный диаметр соответствует внутреннему диаметру входного канала ввода
• Для многократных монтажей/демонтажей периодически осматривайте уплотнительные кольца - при потере эластичности замените их
• Не применяйте синтетические смазки на резьбе - они могут разрушить неопрен. Допустима лишь минимальная порция силиконовой смазки
• При работе в условиях сильной вибрации дополнительно закрепите ввод с помощью хомута или кронштейна
