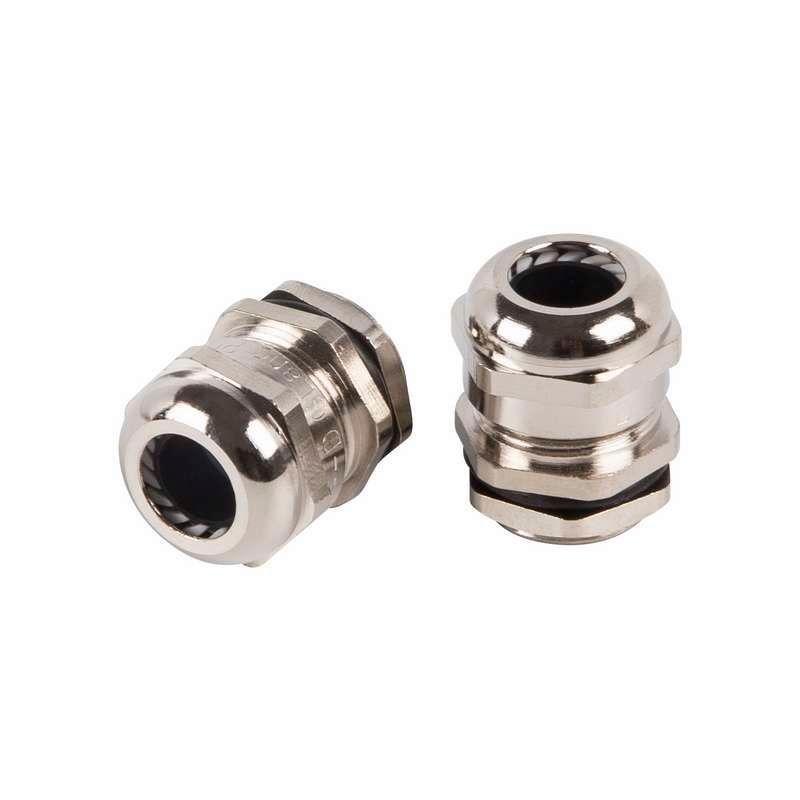

Кабельный ввод металлический PGM-9 (8-4 мм) | 07-8209 REXANT MEET

Кабельный ввод металлический PGM-9 (8-4 мм) от Rexant - надёжное решение для герметичного ввода кабелей диаметром 4–8 мм в электрооборудование, работающее в агрессивных условиях. Артикулы etm07-8209 и 07-8209 обеспечивают прочную фиксацию, защиту от внешних воздействий и долговечность даже при постоянной влажности и перепадах температур.

Назначение и область применения

Кабельный ввод металлический PGM-9 (8-4 мм) используется для безопасного прохода кабелей через стенки корпусов - например, распределительных щитов, пультов управления, промышленных шкафов и устройств на открытом воздухе. Применяется там, где важна герметичность: на морских объектах, в подвальных помещениях, в цехах с высокой влажностью, при наличии масел, солевых брызг или химических паров. Защищает кабель от механических повреждений об острые края отверстий и обеспечивает плотное уплотнение, исключающее попадание воды, пыли и других загрязнений внутрь оборудования.

Технические характеристики

• Диапазон диаметров кабеля: 4–8 мм - подходит для кабелей с жилами и оболочкой в этом размерном интервале;
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду под давлением;
• Номинальная резьба: M16×1,5 - совместима со стандартными отверстиями в корпусах оборудования;
• Длина резьбы: 8 мм - достаточна для надёжного закрепления в тонких и средней толщины стенках;
• Материал корпуса: латунь - высокая коррозионная стойкость и механическая прочность;
• Покрытие: никелированное - улучшает антикоррозийные свойства и внешний вид;
• Уплотнение: неопреновое кольцо - эластичное, устойчиво к маслам, жирам, спиртам, солёной воде и большинству органических растворителей;
• Температурный диапазон: от –40 C до +100 C - работает в экстремально холодных и нагреваемых средах;
• Исполнение: прямолинейное - кабель вводится прямо, без изгиба;
• Разъемный сальник: да - позволяет установить кабель без его предварительного вывода из цепи;
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации;
• Без галогенов - соответствует требованиям безопасности при горении и снижает выделение токсичных веществ;
• Цвет: естественный - сохраняет металлический оттенок латуни с никелевым блеском.

Совместимость и монтаж

Кабельный ввод металлический PGM-9 (8-4 мм) устанавливается в подготовленное отверстие диаметром 16 мм с метрической резьбой. Для монтажа требуется ключ на 16 мм (по шестиграннику гайки - хотя сам шестигранник отсутствует, гайка затягивается обычным ключом по наружному контуру). Уплотнительное кольцо из неопрена легко одевается на кабель перед введением в корпус. После этого ввод вворачивается в отверстие, а гайка затягивается с усилием - специальная форма гайки препятствует её самопроизвольному раскручиванию под вибрацией. Кабель можно заменить без демонтажа всего устройства благодаря разъемной конструкции.

Безопасность и стандарты

Кабельный ввод металлический PGM-9 (8-4 мм) соответствует требованиям к герметизации IP68 и не содержит галогенов, что делает его безопасным для использования в закрытых помещениях с ограниченной вентиляцией. Материалы сертифицированы на устойчивость к агрессивным средам, включая солёную воду и масла, что подтверждает соответствие промышленным нормам для опасных зон.

Преимущества

• Высокая степень защиты IP68 - идеален для влажных, морских и запылённых условий;
• Никелированная латунь - сочетает прочность, коррозионную стойкость и долгий срок службы;
• Разъемная конструкция - экономит время при замене кабеля;
• Устойчивость к широкому кругу химикатов - не разрушается при контакте с маслом, спиртом, жирами и слабыми кислотами;
• Широкий температурный диапазон - работает в суровом климате и рядом с нагревательными элементами;
• Отсутствие галогенов - безопаснее при возгорании и соответствует современным экологическим стандартам.

Ограничения применения

Кабельный ввод металлический PGM-9 (8-4 мм) не предназначен для кабелей с диаметром менее 4 мм - возможен провал уплотнения и потеря герметичности. Также не рекомендуется использовать с кабелями, имеющими жёсткую бронированную оболочку или диаметр более 8 мм - это может повредить уплотнительное кольцо или вызвать трещины в корпусе. Номинальная резьба M16 требует точного сверления отверстия; использование с другими типами резьб (например, G½") невозможна без переходников. Не следует применять в условиях постоянного давления выше 1 бара - хотя IP68 допускает погружение, максимальное рабочее давление не указано производителем.

Примеры использования

• Электрощиты на причалах и судах - защита от солёного тумана и брызг;
• Промышленные контроллеры в пищевой промышленности - устойчивость к мойкам и моющим средствам;
• Подземные кабельные камеры - герметизация против влаги и грунтовых вод;
• Агрегаты с частыми включениями/выключениями - ударопрочность предотвращает растрескивание;
• Оборудование с частой заменой кабелей - разъемная конструкция ускоряет обслуживание.

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен точно входить в диапазон 4–8 мм. Если кабель слишком тонкий, используйте термоусадку вокруг него для увеличения диаметра;
• Затягивайте гайку рукой до упора, затем доверните ключом на ¼ оборота - переусилие может деформировать уплотнение;
• При монтаже в тонкие стенки (менее 5 мм) убедитесь, что резьба 8 мм полностью заходит - недостаточное зацепление снижает герметичность;
• Для кабелей с медными жилами и ПВХ-оболочкой - этот ввод оптимален. Для силовых кабелей с XLPE или EPR - проверьте совместимость с неопреновым уплотнителем;
• Храните в сухом месте - хотя продукт устойчив к влаге, длительное хранение во влажной среде может окислить поверхность латуни без никеля.
