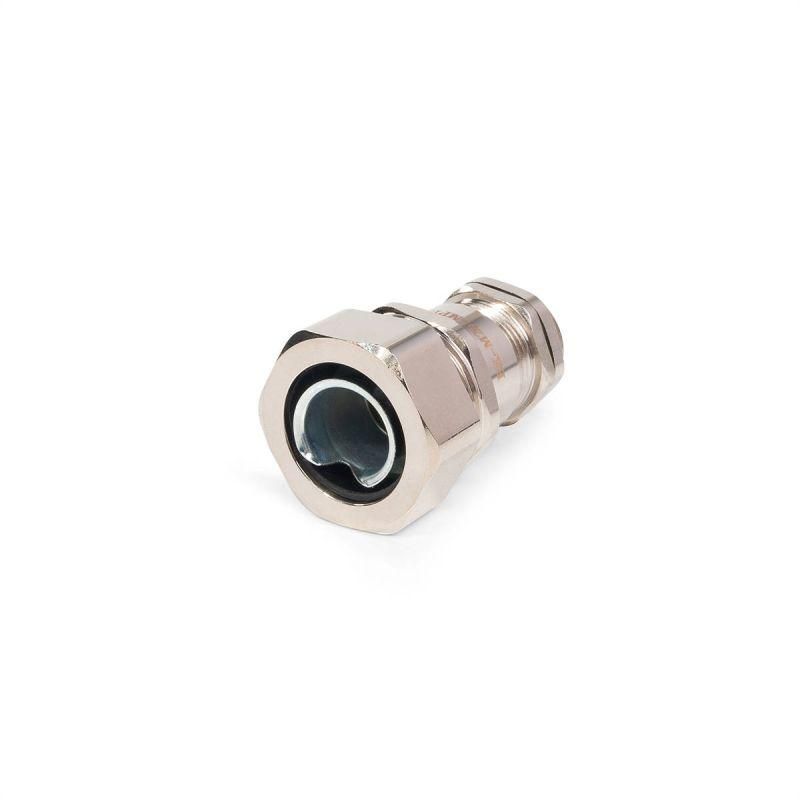

Ввод кабельный для металлорукава латунный ВК-М20(6-12 мм)-МР15 | 87947 Fortisflex КВТ

Ввод кабельный для металлорукава латунный ВК-М20(6-12 мм)-МР15 от Fortisflex и КВТ обеспечивает герметичный ввод кабелей в электрооборудование через металлорукав, совмещая функции кабельного ввода и муфты в одном устройстве.

Назначение и область применения

Ввод кабельный для металлорукава латунный ВК-М20(6-12 мм)-МР15 предназначен для надёжного и герметичного прохода кабелей и проводов, проложенных в металлорукаве, через стенки электрощитов, распределительных коробок и другого оборудования. Подходит для установки в условиях повышенной влажности, запылённости, а также на объектах с агрессивными средами — например, на производствах, в насосных станциях, на судах, в пищевой и химической промышленности.

Технические характеристики

• Материал корпуса и гаек: никелированная латунь
• Номинальная резьба: M20 по стандарту EN 60423
• Диапазон диаметров кабелей: 6–12 мм
• Длина резьбы: 8 мм
• Размер ключа: 30 мм
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Температурный режим: от –40 °C до +100 °C (кратковременно выдерживает до +120 °C)
• Тип уплотнения: два уплотнительных кольца из неопрена + прижимная вставка из самозатухающего нейлона 6.6 (UL94V2)
• Исполнение: прямолинейное
• Наличие контргайки: да — позволяет фиксировать положение в отверстии
• Разъемный сальник: да — удобство монтажа без демонтажа кабеля
• Покрытие: никелированное — повышает коррозионную стойкость и эстетику
• EMC-исполнение: да — обеспечивает экранирование от радиочастотных помех

Совместимость и монтаж

Ввод кабельный для металлорукава латунный ВК-М20(6-12 мм)-МР15 совместим со стандартными металлорукавами диаметром, соответствующим 6–12 мм. Устанавливается в предварительно просверленное отверстие в корпусе оборудования. Для формирования отверстия рекомендуются перфораторы с перфоформами МПО или НМПО-MG. Для затяжки используется ключ на 30 мм; контргайка фиксирует изделие, предотвращая самоотвинчивание. Разъемная конструкция позволяет вставлять кабель после установки — без необходимости его предварительного продевания.

Безопасность и стандарты

Изделие соответствует требованиям стандарта EN 60423 для метрической резьбы, имеет сертифицированную степень защиты IP68 и выполнено из материалов, устойчивых к возгоранию (нейлон UL94V2). Электромагнитная совместимость обеспечивает работу в зонах с высокими уровнями электромагнитных помех — например, рядом с частотными преобразователями или сварочным оборудованием.

Преимущества

• Объединяет две функции — ввод кабеля и соединение с металлорукавом — снижает количество элементов в сборке
• Никелированная латунь устойчива к коррозии, механическому износу и агрессивным средам
• Неопреновые уплотнители сохраняют эластичность при температурах от –40 °C до +100 °C
• Самозатухающая прижимная вставка предотвращает распространение пламени
• EMC-защита снижает риск интерференции сигналов в чувствительном оборудовании
• Разъемная конструкция экономит время при замене или добавлении кабелей

Ограничения применения

• Не предназначены для постоянного погружения под давлением выше нормированного для IP68 — требуется проверка условий эксплуатации
• Не подходят для кабелей с диаметром менее 6 мм или более 12 мм — возможна потеря герметичности
• Не рекомендуется использовать в средах с растворителями на основе ароматических углеводородов — может повредить неопрен
• Запрещено применять при температурах выше +120 °C даже кратковременно — риск деформации уплотнений

Примеры использования

• Подключение кабелей управления к щитам на производственных линиях с металлоконструкциями
• Ввод питания и сигнала в взрывозащищённые корпуса на нефтегазовых объектах
• Монтаж в системах автоматизации на пищевых предприятиях — где важны гигиеничность и мойка под давлением
• Установка в судовых распределительных шкафах — благодаря защите от влаги и солёного воздуха
• Интеграция в системы с частотными преобразователями — EMC-исполнение минимизирует помехи

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен попадать в диапазон 6–12 мм. Слишком тонкий кабель требует дополнительного уплотнения.
• Используйте гидравлические прессы КВТ (например, ПГПО-60 или ПГРО-60А) для точного формирования отверстия в корпусе — это исключит деформацию краёв.
• При использовании с металлорукавом убедитесь, что его внутренний диаметр соответствует заявленному диапазону кабелей — иначе возможен люфт.
• Затягивайте контргайку после основной гайки — так вы получите надёжную фиксацию без перекоса.
• Для обслуживания — достаточно ослабить контргайку, чтобы снять/заменить ввод без демонтажа всего кабеля.
• Никелированное покрытие не требует специального ухода, но при наличии следов соли или химикатов протирайте поверхность мягкой тканью.
