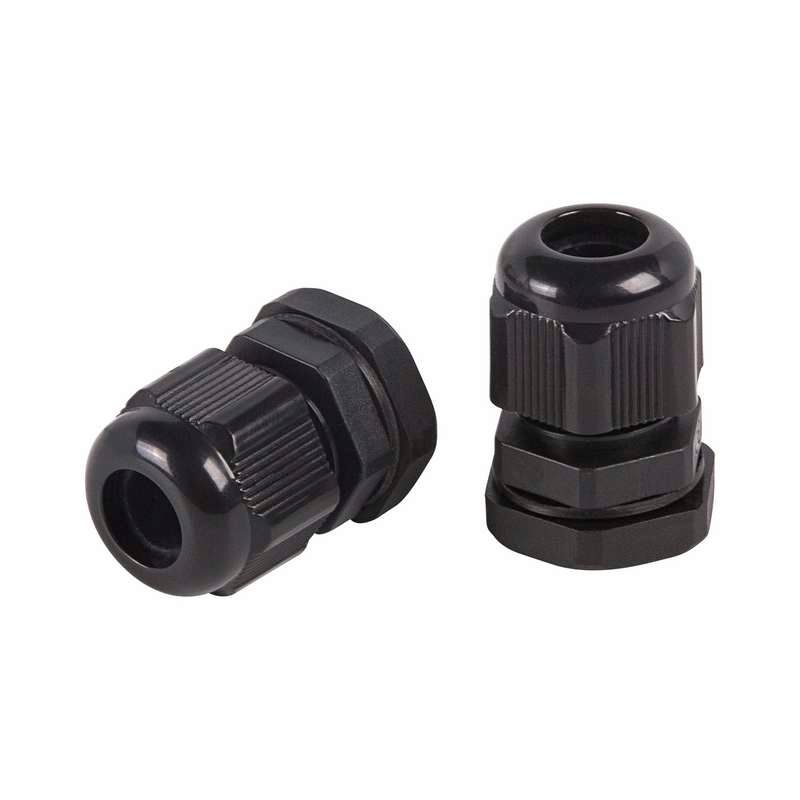

Кабельный ввод PG-13,5 (6-12 мм) черный | 07-8013-1 REXANT MEET

Кабельный ввод Rexant ETM07-8013-1 - надёжный элемент для герметичного ввода кабелей в электрооборудование. Подходит для установки в шкафы, корпуса и пульты, работающие в агрессивной среде. Название, бренд и артикул указывают на точную совместимость с кабелями диаметром 6–12 мм и резьбой PG-13,5.

Назначение и область применения

Кабельный ввод Rexant ETM07-8013-1 используется для безопасного прохода силового или сигнального кабеля через стенку электротехнического устройства - например, распределительного щита, контрольного пульта или внешнего корпуса. Обеспечивает механическую фиксацию кабеля и герметизирует место входа, предотвращая попадание пыли, воды и других загрязнителей внутрь оборудования. Применяется там, где важна долговременная защита: на открытых площадках, в помещениях с высокой влажностью, вблизи морских побережий, на производствах с химическими воздействиями.

Технические характеристики

• Номинальный размер резьбы: M20×1,5 (резьба стандарта PG-13,5)
• Диапазон диаметров кабеля: 6–12 мм - подходят кабели с изоляцией в этом диаметре, даже после деформации при затяжке
• Степень защиты: IP68 - полностью герметичен против пыли и длительного погружения в воду
• Материал корпуса: полиамид PA - прочный, устойчивый к УФ, перепадам температур и химическим веществам
• Уплотнение: неопреновое кольцо - эластичное, сохраняет форму при нагрузке, не трескается при
• Температурный режим работы: от −40 C до +100 C - работает в суровых климатических зонах и рядом с нагреваемыми устройствами
• Длина резьбы: 9 мм - достаточна для плотного соединения с тонкими стенками корпусов
• Исполнение: прямолинейное - кабель вводится прямо, без изгиба
• Цвет: чёрный - устойчив к выгоранию, не требует окраски
• Состав: безгалогенный - не выделяет токсичных паров при возгорании
• Закрепление: разъёмный сальник - позволяет многократно открывать и закрывать без замены уплотнения
• Ударопрочность: да - выдерживает механические удары при монтаже и эксплуатации
• Покрытие: необработанное - матовая поверхность, не скользкая, легко цепляется за инструмент

Совместимость и монтаж

Кабельный ввод Rexant ETM07-8013-1 имеет резьбу М20×1,5 - совместим с любыми отверстиями под эту резьбу, включая стандартные отверстия в металлических и пластиковых шкафах. Для монтажа:

• Высверливается отверстие диаметром 20 мм (по резьбе);
• Кабель продевается через уплотнительное кольцо;
• Кольцо одевается на кабель, затем весь комплект вставляется в отверстие;
• Гайка завинчивается рукой, потом доводится ключом - усилие не более 1,5 Нм, чтобы не повредить резьбу или уплотнение.

Обратите внимание: кабель должен иметь наружный диаметр в пределе 6–12 мм. Кабели меньше 6 мм могут проскальзывать; больше 12 мм - не войдут в уплотнение. Гайка имеет антираскрутывающую конструкцию - не требуется контргайка, но проверьте её затяжку после первых вибраций оборудования.

Безопасность и стандарты

Кабельный ввод соответствует требованиям IEC 60529 (класс защиты IP68) и EN 62444. Безгалогенный состав исключает образование едких газов при перегреве - допущен для использования в закрытых помещениях с людьми. Полиамид и неопрен сертифицированы на соответствие RoHS - свободны от свинца, кадмия и других запрещённых веществ.

Преимущества

• Высокая степень защиты IP68 обеспечивает работу в самых сложных условиях - под водой, в сырых подвалах, на берегу моря.
• Материалы устойчивы к маслам, бензину, спиртам, солёной воде и бытовым растворителям - не разрушается при контакте с техническими жидкостями.
• Разъёмная конструкция позволяет менять кабель без демонтажа всего ввода - экономит время при обслуживании.
• Широкий температурный диапазон (-40…+100 C) делает его универсальным для холодных регионов и помещений с нагревательными приборами.
• Антираскрутывающая гайка снижает риск потери герметичности при вибрации.

Ограничения применения

• Не применяется для кабелей с диаметром менее 6 мм - уплотнение не будет плотно прилегать, возможна протечка.
• Не рекомендован для кабелей с жёсткой бронированной оболочкой - она может повредить уплотнительное кольцо при затяжке.
• Не предназначен для частого перемещения кабеля внутри ввода - постоянная деформация ускорит износ неопрена.
• Не следует использовать в местах с постоянным давлением выше атмосферного - он рассчитан на герметичность, но не на внутреннее давление.
• Не подходит для проводов с медной оплеткой большого диаметра - они не поместятся в уплотнении.

Примеры использования

• Подключение датчиков уровня в резервуарах на водоочистных станциях.
• Ввод питания в автоматические ворота на открытом воздухе.
• Прокладка сигналов от терморегистраторов в пищевых цехах с мойкой водой под давлением.
• Фиксация кабелей в системах видеонаблюдения на причалах и портовых объектах.
• Электрооборудование в судовых рубках - устойчив к морскому туману и солёному spray.

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - особенно если он мягкий или плоский. Лучше мерить после легкого сдавливания пальцами.
• Если кабель слишком тугой, смажьте уплотнитель мылом или специальной смазкой на основе силикона - так легче вставить и не повредить резину.
• Не затягивайте гайку до отказа - достаточно ¼ оборота после первого контакта. Перетяжка вызывает растрескивание уплотнения.
• Проверяйте состояние уплотнительного кольца каждые 6–12 месяцев в агрессивной среде - при появлении трещин или потерь эластичности замените его.
• Для кабелей с большим количеством жил (например, многожильные Ethernet) выбирайте вариант с чуть меньшим диаметром - лучше плотно, чем болтается.
