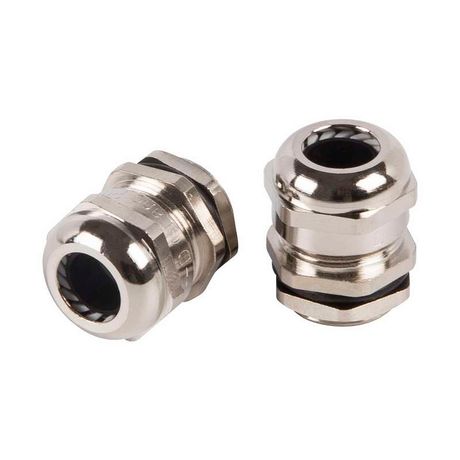

Кабельный ввод металлический PGM-13 (12-6 мм) от Rexant обеспечивает герметичный и надёжный ввод кабелей в электрооборудование, сохраняя защиту IP68 даже в агрессивных условиях. Артикулы 07-8213 и etm07-8213 подходят для установки в шкафы, корпуса и пульты, работающие на улице, в сырых помещениях или в зонах с химическими воздействиями.

Назначение и область применения

Кабельный ввод металлический PGM-13 (12-6 мм) используется для фиксации и герметизации кабелей при проходе через стенки электротехнических устройств - например, коммутационных шкафов, распределительных коробок, пультов управления, промышленных станков и систем автоматизации. Подходит для условий с высокой влажностью, наличием солёной воды, масел, растворителей, а также в местах с риском механических повреждений. Особенно эффективен в морских, портовых, пищевых и химических производствах.

Технические характеристики

• Диапазон внешнего диаметра кабеля: 6–12 мм - позволяет использовать кабели с изоляцией в этом диаметре, включая силовые, сигнальные и управляющие
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду под давлением
• Номинальная резьба: G½ (20 мм) - совместима со стандартными отверстиями в панелях и корпусах
• Длина резьбы: 8 мм - достаточна для плотного закрепления в тонких и среднетолстых стенках
• Материал корпуса: латунь - прочная, коррозионностойкая основа
• Покрытие: никелированное - усиливает защиту от окисления и улучшает эстетику
• Уплотнение: неопреновое кольцо - устойчиво к маслам, жирам, спиртам, слабым кислотам и температурным перепадам
• Температурный диапазон: -40…+100 C - работает в холодных регионах и рядом с нагреваемыми элементами
• Разъемный сальник: да - позволяет менять кабель без демонтажа всего ввода
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации
• Без галогенов: да - безопасен при возгорании, соответствует экологическим требованиям
• Цвет: естественный (серебристый) - не требует окраски, виден натуральный металл

Совместимость и монтаж

Кабельный ввод металлический PGM-13 (12-6 мм) устанавливается в отверстие диаметром 20 мм с внутренней резьбой G½. Для монтажа:

• Заготовьте отверстие нужного размера - не допускайте заусенцев, они могут повредить уплотнение
• Вставьте ввод в отверстие, затем заверните гайку рукой до упора
• Подтяните гайку ключом - усилие должно быть умеренным, чтобы не деформировать латунь
• Протяните кабель через центральное отверстие, убедитесь, что он не перегнут внутри
• Закрутите верхнюю гайку - она фиксирует кабель и компенсирует его перемещения

Артикулы 07-8213 и etm07-8213 совместимы с большинством стандартных шкафов и корпусов, где требуется герметизация. Гайка имеет антираскручивающую конструкцию - не требует дополнительных контргаек.

Безопасность и стандарты

Кабельный ввод металлический PGM-13 (12-6 мм) соответствует требованиям к безопасности в условиях повышенной влажности и агрессивной среды. Отсутствие галогенов снижает выделение токсичных веществ при нагреве или горении. Никелированное покрытие исключает контактную коррозию с другими металлами. Применение в соответствии с нормами IEC 60529 (IP68) и EN 62444.

Преимущества

• Высокая степень защиты IP68 - надёжнее, чем IP67, особенно при постоянном контакте с водой
• Разъемная конструкция - замена кабеля без снятия ввода, экономия времени при обслуживании
• Латунь + никель - долговечность в агрессивных средах, включая морской воздух и химические жидкости
• Уплотнение из неопрена - сохраняет эластичность при минусовых температурах и не трескается
• Отсутствие галогенов - безопасно для людей и окружающей среды при аварийных ситуациях

Ограничения применения

• Не подходит для кабелей с диаметром менее 6 мм - возможен проскальзывание и потеря герметичности
• Не рекомендован для кабелей с жёсткой бронёй или крупными металлическими оплетками - могут повредить уплотнительное кольцо
• Не предназначен для частого снятия/установки - хотя разъёмный, многократные операции снижают срок службы уплотнения
• Резьба G½ несовместима с метрическими отверстиями - перед монтажом проверяйте тип резьбы в корпусе
• Не следует применять в условиях постоянного давления выше 1 бара - спецификация IP68 рассчитана на временное погружение, а не на непрерывное гидростатическое давление

Примеры использования

• Электрощиты на причалах и судах - защита от солёной воды и тумана
• Промышленные контроллеры в пищевой промышленности - устойчивость к мойкам и моющим средствам
• Автоматизированные линии с частыми запусками - ударопрочность предотвращает повреждения при вибрации
• Наружные камеры наблюдения - герметичность при перепадах температур и осадках
• Грузовые лифты и подземные парковки - надёжность в условиях повышенной влажности и пыли

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - измеряйте именно изоляцию, а не жилы
• Если кабель слишком мягкий, используйте втулку-усилитель внутри ввода - так уплотнитель будет работать эффективнее
• Не затягивайте гайку сверх меры - латунь легко деформируется, и резьба может испортиться
• При использовании в холоде (ниже -20 C) прогрейте уплотнение перед установкой - неопрен становится жёстче
• Для кабелей с большим количеством жил выбирайте ввод с запасом по диаметру - 10–12 мм лучше, чем 6–8 мм
• Артикулы 07-8213 и etm07-8213 взаимозаменяемы - различаются только номером в каталоге продавца
