Сальник PGM 13,5 метал. диаметр проводника 6-12мм IP68 IEK | YSA50-12-20-68-K23

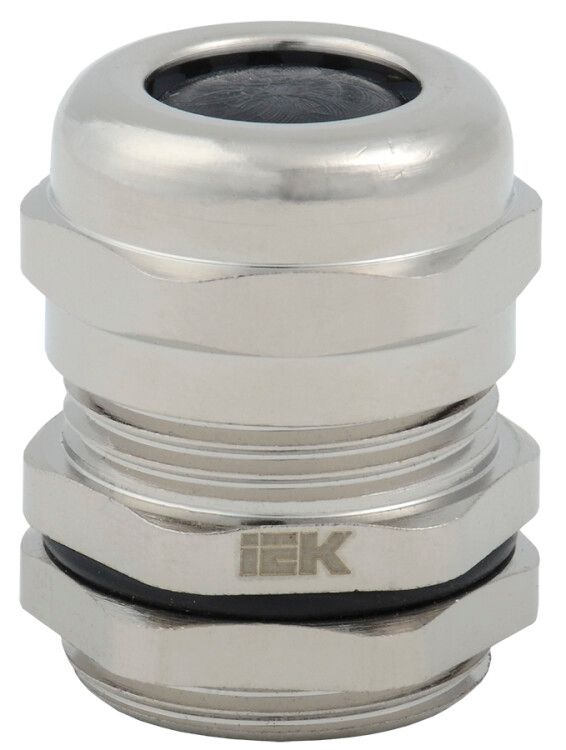

Сальник металлический PGM 13,5 диаметр проводника 6–12 мм IP68 от IEK предназначен для герметичного ввода кабелей в электрооборудование, обеспечивая защиту от пыли, влаги и механических воздействий. Этот сальник сочетает прочную латунную конструкцию с высокой степенью защиты IP68 и рассчитан на длительную эксплуатацию в сложных условиях.

Назначение и область применения

Сальник металлический PGM 13,5 диаметр проводника 6–12 мм IP68 используется для надёжного ввода кабелей и проводов в распределительные щиты, шкафы управления, станции автоматизации и другое электрооборудование. Он предотвращает попадание пыли, воды и других внешних факторов внутрь оборудования через место прохода кабеля, сохраняя целостность изоляции и защищая соединения от коррозии.

Подходит для установки в помещениях с повышенной влажностью, на улице, в промышленных зонах, на объектах транспорта, энергетики и водоснабжения.

Технические характеристики

• Тип: Металлический сальник с резьбой
• Степень защиты: IP68 - полная защита от пыли и долговременного погружения в воду
• Диаметр кабеля: 6–12 мм - подходит для одножильных и многожильных кабелей указанного сечения
• Материал корпуса: Латунь с никелированным покрытием - устойчив к коррозии, не требует дополнительной антикоррозийной обработки
• Тип уплотнения: Уплотнительное кольцо из неопрена - эластичный, термостойкий материал, выдерживающий перепады температур
• Резьба: M20,2×1,5 - совместима с стандартными отверстиями в щитах и корпусах
• Длина резьбы: 8,6 мм - достаточна для плотного закручивания в стенку щита
• Наличие контргайки: Да - позволяет жестко зафиксировать сальник и исключить его самоотвинчивание
• Температура эксплуатации: –40…+100 C - работает в экстремальных климатических условиях
• Срок службы: До 10 лет - при соблюдении условий монтажа и эксплуатации
• Цвет: Естественный (серебристый) - виден металл, без краски
• Исполнение: Прямолинейный - кабель вводится прямо, без изменения направления

Совместимость и монтаж

Сальник металлический PGM 13,5 диаметр проводника 6–12 мм IP68 устанавливается в подготовленное отверстие диаметром 20,2 мм с резьбой M20,2×1,5. Для монтажа требуется трубный (газовый) ключ. Контргайка фиксирует сальник с двух сторон - внутри и снаружи щита, что исключает люфт и вибрационное ослабление.

Перед установкой проверьте, чтобы диаметр кабеля находился в допустимых пределах (6–12 мм): слишком тонкий кабель не будет плотно прижат уплотнителем, а слишком толстый - деформирует его и нарушит герметичность.

Не используйте сальник для ввода нескольких кабелей одновременно - он рассчитан на один кабель. При необходимости ввода нескольких проводов применяйте сальники с большей пропускной способностью или специальные многоштандартные решения.

Безопасность и стандарты

Сальник соответствует требованиям к степени защиты IP68, что подтверждает его применение в средах с высокой влажностью, возможным контактом с водой и запылённостью. Никелированное покрытие латуни снижает риск окисления и увеличивает срок службы в агрессивных средах. Соответствие стандартам IEC 60529 и ГОСТ Р 51317.1-2009 обеспечивает безопасность при использовании в промышленном оборудовании.

Преимущества

• Высокая герметичность благодаря двойному уплотнению: неопреновое кольцо + прокладка
• Прочная латунная конструкция с никелевым покрытием - устойчива к коррозии даже в морской атмосфере
• Фиксирующая контргайка гарантирует надёжную установку без вибраций и ослабления
• Широкий температурный диапазон - подходит для холодных регионов и нагреваемых помещений
• Долгий срок службы до 10 лет - снижает затраты на обслуживание и замену

Ограничения применения

• Не предназначено для ввода кабелей с диаметром менее 6 мм или более 12 мм - нарушается герметизация
• Не рекомендуется использовать в местах постоянного механического напряжения на кабель (например, частые изгибы или тянущие нагрузки) - нужна дополнительная фиксация
• Не подходит для ввода гибких медных жил без оболочки - необходимо наличие внешней изоляции
• Не следует применять в средах с агрессивными химическими веществами (кислоты, растворители) - неопрен может разрушаться

Примеры использования

• Ввод силового кабеля в распределительный щит на производстве
• Герметизация входа кабеля в шкаф управления насосной станцией
• Прокладка сигнальных кабелей в контроллеры на открытых площадках
• Монтаж в системах освещения на улице, где есть риск намокания
• Обвязка кабелей в цехах пищевой промышленности с частой мойкой оборудования

Практические советы

• Перед установкой протестируйте подходящий диаметр кабеля - он должен свободно проходить, но плотно прилегать к уплотнителю
• Закручивайте сальник равномерно, не переусердствуя - перегрузка резьбы может повредить корпус
• Проверяйте состояние уплотнительного кольца перед каждым монтажом - трещины или сплющенность требуют замены
• При работе в условиях низких температур (+5 C и ниже) согрейте сальник руками - неопрен становится жёстче
• Для удобства монтажа используйте смазку на основе силикона - она облегчает завинчивание и продлевает жизнь резьбе
• Артикул ysa50-12-20-68-k23 - точный идентификатор для заказа запасных частей; всегда сверяйтесь с ним при закупке
