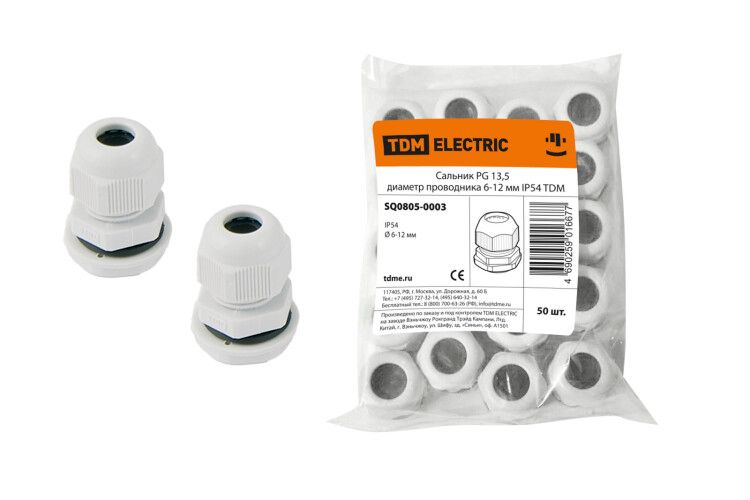

Сальник PG 13,5 диаметр проводника 6-12мм IP54 | SQ0805-0003 TDM

Сальник TDM ELECTRIC sq0805-0003 - это надёжный элемент для герметичного ввода кабелей в электрооборудование, обеспечивающий защиту от пыли и влаги при помощи пластикового корпуса с уплотнительным кольцом и контргайкой. Подходит для установки в щитах, на станках и других промышленных устройствах.

Назначение и область применения

Сальник TDM ELECTRIC sq0805-0003 предназначен для безопасного прохода кабелей через стенки электрических щитов, распределительных устройств и промышленного оборудования. Он защищает внутренние компоненты от попадания пыли, влаги и внешних механических воздействий в точке ввода. Применяется в системах электроснабжения, автоматизации, на конвейерах, в пультах управления и других местах, где требуется герметизация кабельного ввода.

Технические характеристики

• Тип резьбы: PG 13,5 (соответствует G ½")
• Шаг резьбы: 2 мм
• Длина резьбы: 38 мм
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но достаточна для большинства помещений) и брызг воды со всех направлений
• Диаметр кабеля: 2–6 мм (оптимальный диапазон; допускается кратковременная нагрузка до 12 мм, но с риском снижения герметичности)
• Материал корпуса: нейлон - термостойкий, ударопрочный пластик
• Уплотнение: неопреновое кольцо - эластичное, устойчиво к старению, маслам и перепадам температур
• Рабочая температура: от –40 C до +80 C
• Крепление: с контргайкой и возможностью крепления без неё
• Размер ключа: 27 мм
• Наружный диаметр гайки: 30 мм
• Цвет: светло-серый (RAL 9010)
• Безгалогенный состав: да - соответствует экологическим требованиям RoHS
• ЭМС-совместимость: да - не создаёт помех и устойчив к электромагнитному влиянию
• Конструкция: многослойное уплотнение, разделяемый (разъёмный) тип, с разгрузкой натяжения

Совместимость и монтаж

Сальник TDM ELECTRIC sq0805-0003 устанавливается в отверстие диаметром 14 мм (по номинальному размеру резьбы M/PG 14). Для монтажа потребуется ключ на 27 мм. Разъёмная конструкция позволяет собирать сальник прямо на кабеле - удобно при прокладке уже смонтированных проводов. Контргайка обеспечивает фиксацию и предотвращает самоотвинчивание. Учитывайте, что максимальный диаметр кабеля - 6 мм; при использовании более толстых проводов (до 12 мм) герметичность может нарушиться - такой режим не рекомендован для длительной работы.

Безопасность и стандарты

Сальник выполнен в соответствии с международными нормами для промышленного электрооборудования. Отсутствие галогенов делает его безопасным при возгорании - не выделяет токсичных паров. ЭМС-исполнение гарантирует, что он не станет источником радиопомех и не будет чувствителен к внешним электромагнитным полям. Температурный диапазон (-40…+80 C) позволяет использовать его в холодильных камерах, на открытых площадках и в помещениях с повышенной температурой.

Преимущества

• Высокая прочность корпуса из нейлона - устойчив к ударам и вибрациям
• Многослойное уплотнение из неопрена - обеспечивает долговечную герметичность даже при изменении диаметра кабеля
• Разделяемая конструкция - упрощает монтаж на готовых кабелях
• Разгрузка натяжения - предотвращает деформацию жил внутри кабеля при затяжке
• Светло-серый цвет (RAL 9010) - легко сочетается с промышленными корпусами
• Нет необходимости в дополнительной обработке поверхности - материал уже устойчив к коррозии

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 недостаточно для влажных сред с прямым контактом жидкости
• Максимальный диаметр кабеля - 6 мм; использование кабелей 7–12 мм возможно лишь временно и с риском потери герметичности
• Не подходит для кабелей с металлической броней или жёсткими оболочками - уплотнение рассчитано на мягкие изоляционные покрытия
• Не рекомендуется для наружной установки под прямыми солнечными лучами - пластик может хрупкеть при длительном UV-воздействии

Примеры использования

• Ввод кабелей питания в распределительные щиты на заводах
• Герметизация сигнальных линий в пультах управления станков ЧПУ
• Фиксация кабелей в осветительных коробках на производственных участках
• Интеграция в системы автоматизации с частотными преобразователями
• Монтаж в шкафах сенсоров и контроллеров в условиях пыльных цехов

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен входить в диапазон 2–6 мм. Если кабель слишком тонкий, используйте дополнительные вставки или выберите меньший сальник (например, PG9).
• Затягивайте контргайку равномерно - переусердствовать нельзя, чтобы не сплющить уплотнение и не повредить жилы кабеля.
• При замене сальника всегда проверяйте состояние уплотнительного кольца - трещины или деформации требуют замены.
• Для кабелей с большим количеством жил (например, многожильные Ethernet или шлейфы) убедитесь, что суммарный диаметр не превышает 6 мм.
• Сальник TDM ELECTRIC sq0805-0003 можно использовать в сериях с другими PG-резьбами - они совместимы по стандарту DIN 40430.
