Сальник PG13,5 IP54 (20 шт) d отв. 20 мм / провод. 6-12 PROxima | plc-pg-13.5-r EKF

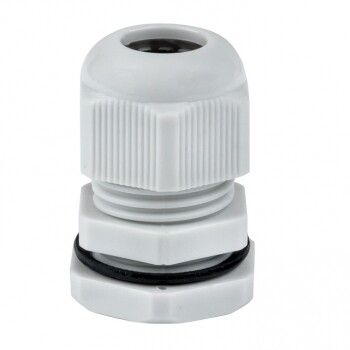

Сальник EKF PLC-PG-13.5-R предназначен для герметизации кабельных вводов в электрические щиты и оборудование, обеспечивая защиту от пыли и влаги при диаметре отверстия 20 мм и кабеле 6–12 мм. Этот сальник совместим с сериями PROxima и EKF, используется там, где важна надежная герметизация без лишних элементов.

Назначение и область применения

Сальник EKF PLC-PG-13.5-R применяется для герметичного прохода кабелей через стенки электрических щитов, распределительных устройств, корпусов автоматики и другого оборудования. Подходит для внутренней и наружной установки в условиях повышенной запылённости или влажности. Часто используется в промышленности - на станках, конвейерах, системах управления, а также в бытовых и коммунальных щитах.

Технические характеристики

• Резьба: PG13,5 (шаг 1,41 мм)
• Диаметр отверстия в корпусе: 20 мм
• Диапазон диаметров кабеля: 6–12 мм
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но препятствует проникновению пыли в количестве, нарушающем работу) и брызг воды с любого направления
• Материал: полиамид - прочный, химически стойкий, не выделяет токсичных веществ
• Температурный диапазон: от –40 C до +80 C
• Безгалогенный состав - безопасен при возгорании, не образует едких паров
• Цвет: 7035 (серый)
• Тип уплотнения: эластичное кольцо из термопласта, плотно обжимает кабель
• Исполнение: прямолинейное - кабель вводится прямо, без поворотов
• Покрытие: необработанная поверхность - без антикоррозийного слоя, но материал сам по себе устойчив
• Количество в упаковке: 20 штук

Совместимость и монтаж

Сальник EKF PLC-PG-13.5-R ввинчивается в подготовленное резьбовое отверстие M20×1,5 (стандарт PG13,5). Установка выполняется вручную - достаточно затянуть до упора, чтобы уплотнительное кольцо плотно обхватило кабель. Не требует специальных инструментов. Совместим с любыми металлическими и пластиковыми щитами, имеющими стандартную резьбу PG13,5. Диаметр отверстия 20 мм соответствует требованиям для кабелей с внешним диаметром до 12 мм - важно соблюдать этот диапазон, иначе уплотнение будет некачественным.

Безопасность и стандарты

Сальник соответствует международному стандарту IEC 60423 для резьбовых кабельных вводов. Материал полиамид без галогенов снижает риск образования ядовитых продуктов горения - это важно для помещений с ограниченной вентиляцией. Температурный диапазон позволяет использовать изделие в холодных регионах и в нагреваемых зонах оборудования.

Преимущества

• Высокая механическая прочность материала - не трескается при температурных перепадах
• Эффективная герметизация даже при вибрациях - уплотнительное кольцо сохраняет форму
• Легко монтировать - не нужна дополнительная фиксация
• Подходит для многожильных и одножильных кабелей в указанном диапазоне
• Упаковано по 20 штук - удобно для крупных проектов и пополнения запасов

Ограничения применения

• Не предназначен для постоянного погружения в воду - степень защиты IP54 исключает длительное воздействие потока жидкости
• Не рекомендован для кабелей с диаметром менее 6 мм или более 12 мм - возможен проскок или недостаточное уплотнение
• Не имеет встроенной заземляющей функции - если требуется заземление кабеля, необходимо дополнительно применить контактные элементы
• Не подходит для кабелей с жёсткой бронированной оболочкой - уплотнительное кольцо не способно деформироваться под давлением металлической оплетки

Примеры использования

• Ввод силового кабеля в щит учёта энергии на этаже многоэтажного дома
• Герметизация входа кабеля в частотный преобразователь на производстве
• Подключение сигнальных линий к контроллеру в цеху с высокой запылённостью
• Фиксация кабеля в распределительном пункте на открытой площадке

Практические советы

• Перед установкой проверьте реальный диаметр кабеля - он должен находиться в пределах 6–12 мм. Кабели меньше 6 мм могут болтаться внутри, больше 12 мм - не войдут или повредят уплотнение.
• Затягивайте сальник руками до упора - переусердствовать с усилием не стоит, это может деформировать резьбу или уплотнитель.
• Если кабель слишком мягкий или сплющен, используйте термоусадку перед вводом - так уплотнение будет равномерным.
• Для долговечности в агрессивных средах (например, на производствах с маслом или химикатами) периодически проверяйте состояние уплотнительного кольца.
• Сальники EKF PLC-PG-13.5-R подходят для замены аналогов других брендов с такой же резьбой - главное, чтобы размер отверстия был 20 мм.
