Кабельный ввод 71 734 NCG-PG-13.5 (50 шт/упак) | 71734 Navigator 19393

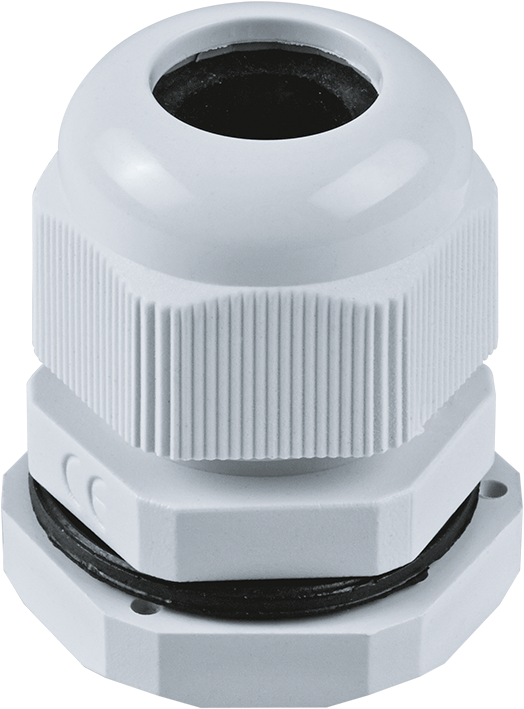

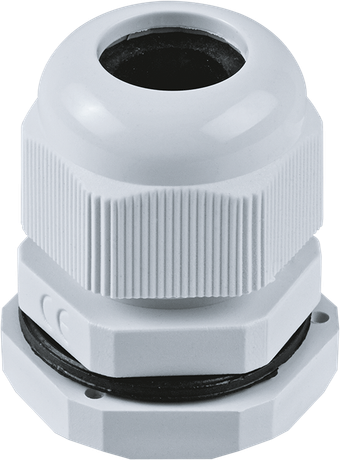

Кабельный ввод Navigator PG-13.5 (артикулы 19393 и 71734) предназначен для надёжного и герметичного прохода кабелей через стенки оборудования. Он защищает провода от механических воздействий, пыли и влаги, обеспечивая долгую работу устройств в сложных условиях. Материал из полиамида и степень защиты IP54 делают этот кабельный ввод подходящим для промышленной автоматизации.

Назначение и область применения

Кабельный ввод Navigator PG-13.5 используется для безопасного вывода кабелей из корпусов электронных и электромеханических устройств. Его основная задача - предотвратить проникновение пыли и воды внутрь оборудования, сохранить целостность жил и исключить случайные выдергивания проводов. Подходит для установки на щиты управления, станки, конвейеры, системы автоматизации и другие устройства, работающие в средах с повышенным уровнем запыления или влажности.

Технические характеристики

• Резьба: PG13.5 - стандартизированная метрическая резьба для кабельных вводов, совместима с большинством европейских и мировых стандартов.
• Диаметр кабеля: 6–12 мм - позволяет фиксировать кабели с внешним диаметром в этом диапазоне; слишком тонкий или толстый кабель не будет плотно удерживаться.
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но пыль не проникает в достаточных количествах для нарушения работы) и брызг воды со всех сторон.
• Материал: полиамид - прочный, химически стойкий термопластик, устойчив к маслам, растворителям и длительному нагреву.
• Температурный диапазон: от –40 C до +100 C - работает в холодных помещениях и рядом с горячими элементами.
• Тип уплотнения: эластичное уплотнительное кольцо - обеспечивает герметизацию вокруг кабеля без необходимости клея или герметиков.
• Исполнение: прямолинейное - кабель входит и выходит прямо, без изгиба.
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации.
• Защита от перегибов: да - конструкция снижает риск повреждения жил кабеля при частых движениях или напряжении на входе.
• Без галогенов: материал не содержит хлора, брома и других галогенов - безопаснее при возможном возгорании.
• Цвет: светло-серый - легко отличается от других комплектующих, соответствует промышленному дизайну.
• Покрытие поверхности: необработанное - поверхность матовая, без антикоррозийного или декоративного слоя.
• Резьба NPT: ½ дюйма - указана как дополнительная информация; фактически резьба PG13.5 не является NPT, но часто используется в контексте совместимости с американскими системами.

Совместимость и монтаж

Кабельный ввод Navigator PG-13.5 устанавливается в подготовленное отверстие диаметром 13,8 мм (стандарт для PG13.5). Для монтажа требуется гаечный ключ или плоскогубцы - резьба имеет грани для затяжки. Уплотнительное кольцо само регулирует зазор между кабелем и корпусом в пределах 6–12 мм. Перед установкой проверьте, чтобы диаметр кабеля точно соответствовал указанному диапазону - меньший кабель не обеспечит герметичность, больший - не войдёт.

Безопасность и стандарты

Кабельный ввод соответствует требованиям IEC 60423 для PG-резьбы и EN 62444 для кабельных вводов. Отсутствие галогенов соответствует экологическим нормам RoHS. Применение в промышленных условиях допускается согласно ГОСТ Р 51317.4.2 и ГОСТ Р 51317.4.4.

Преимущества

• Высокая механическая прочность благодаря полиамиду - не трескается при ударах и температурных перепадах.
• Автоматическая герметизация за счёт уплотнительного кольца - не требует дополнительных материалов.
• Устойчивость к широкому диапазону температур - можно использовать в холодильных камерах и около нагревательных элементов.
• Защита от перегибов продлевает срок службы кабеля - особенно важно для мобильных механизмов.
• Форм-фактор совместим с тысячами типов корпусов - универсальное решение для модульных систем.

Ограничения применения

• Не подходит для кабелей меньше 6 мм или больше 12 мм - потеря герметичности и риск выпадения.
• IP54 не гарантирует герметичность при постоянном погружении в воду - не используйте в подводных или высоковлажных средах без дополнительной защиты.
• Не рекомендован для кабелей с металлической оплёткой без предварительной подготовки - металл может повредить уплотнительное кольцо.
• Не предназначен для силовых кабелей выше 10 кА - не рассчитан на сверхтоки, только на механическую и климатическую защиту.

Примеры использования

• Подключение датчиков и исполнительных механизмов на конвейере в пищевой промышленности.
• Ввод сигнальных кабелей в пульт управления станком ЧПУ.
• Герметизация кабелей в распределительных щитах на открытых площадках.
• Монтаж в контроллеры PLC, частотные преобразователи, реле времени.

Практические советы

• Перед установкой протяните кабель через ввод - так легче добиться равномерного прилегания уплотнительного кольца.
• Затягивайте резьбу рукой до упора, затем доверните на ¼ оборота ключом - переусиливать нельзя, есть риск растрескивания корпуса.
• Если кабель близок к минимальному диаметру (6 мм), используйте термоусадку или специальную вставку для лучшей фиксации.
• При использовании нескольких вводов в одном корпусе соблюдайте интервал между ними - минимум 15 мм, чтобы избежать перегрева и механического контакта.
• Храните в сухом месте - хотя материал устойчив к влаге, длительное воздействие может вызвать деформацию уплотнителей.
