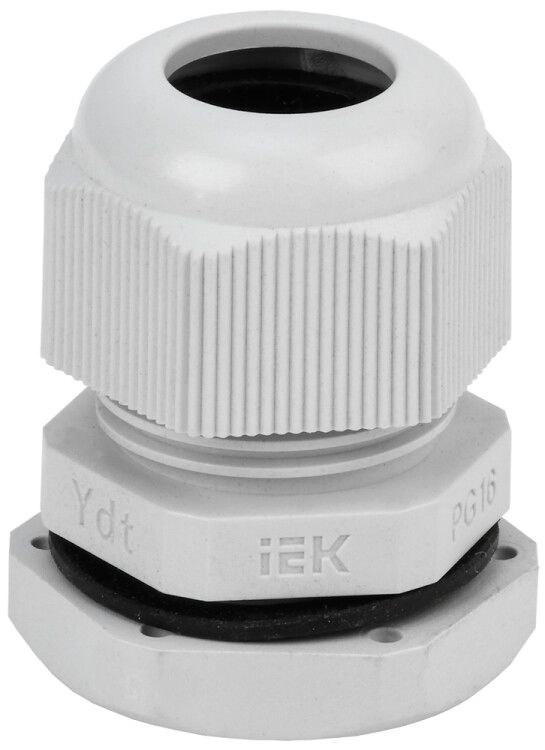

Сальник PG 16 диаметр проводника 9-13мм IP54 | YSA20-14-16-54-K41 IEK

Сальник PG 16 диаметр кабеля 9-13 мм IP54 от IEK предназначен для герметичного ввода кабелей в распределительные шкафы, защищая провода от механических повреждений и предотвращая попадание пыли и влаги. Артикул ysa20-14-16-54-k41 соответствует требованиям промышленной автоматизации и используется там, где важна надежность соединения.

Назначение и область применения

Сальник PG 16 диаметр кабеля 9-13 мм IP54 применяется для ввода силовых и сигнальных кабелей в электрощиты, щитовые камеры, распределительные устройства. Он обеспечивает герметизацию места прохода кабеля, сохраняя степень защиты оборудования IP54. Подходит для установки на металлические и пластиковые стенки шкафов в условиях производства, транспорта, энергетики и объектов с повышенной запылённостью.

Технические характеристики

• Резьба: PG16 - стандартизированная метрическая резьба для кабельных вводов
• Диапазон диаметров кабеля: 9–13 мм - подходит для кабелей с внешним диаметром в этом интервале
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточная для большинства помещений) и брызг воды со всех направлений
• Материал корпуса: полиамид (PA) - прочный, химически стойкий термопластик
• Уплотнение: неопреновое кольцо - эластичное, долговечное, устойчиво к перепадам температур
• Наличие контргайки: да - позволяет жестко закрепить сальник и исключить его самоотвинчивание
• Длина резьбы: 10,5 мм - оптимальна для плотного монтажа в стенках шкафов толщиной до 8 мм
• Температура эксплуатации: от –15 C до +80 C - работает в холодных цехах и нагреваемых помещениях
• Цвет: серый - совместим с промышленным дизайном шкафов
• Срок службы: 10 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Сальник PG 16 диаметр кабеля 9-13 мм IP54 совместим с любыми шкафами, имеющими отверстие под резьбу PG16. Для установки требуется сверление отверстия диаметром 16,5 мм. Монтаж выполняется с помощью трубного (газового) ключа: сначала вставляется сальник в отверстие, затем затягивается внутренняя гайка, после чего фиксируется контргайка. Убедитесь, что диаметр кабеля находится в допустимом диапазоне - слишком тонкий кабель не будет плотно зажат, а слишком толстый - повредит уплотнение.

Безопасность и стандарты

Сальник соответствует требованиям международного стандарта IEC 60423 для кабельных вводов. Применение материала полиамида и неопрена гарантирует электроизоляцию и отсутствие воспламеняемости при нормальных условиях. Несмотря на заявленную степень защиты IP54, не рекомендуется использовать в местах постоянного воздействия струй воды или погружения.

Преимущества

• Контргайка обеспечивает надёжную фиксацию даже при вибрациях
• Полиамидный корпус устойчив к коррозии, маслам и органическим растворителям
• Уплотнитель из неопрена сохраняет эластичность при температурных колебаниях
• Простая установка без специального инструмента кроме трубного ключа
• Долгий срок службы снижает необходимость замены и обслуживания

Ограничения применения

• Не подходит для кабелей с диаметром менее 9 мм или более 13 мм - возможна потеря герметичности
• Не предназначен для работы при температурах ниже –15 C - материал становится хрупким
• Не следует применять в средах с постоянным контактом с открытыми потоками воды - IP54 не обеспечивает защиту от струй высокого давления
• Не рекомендован для использования во взрывоопасных зонах - отсутствует взрывозащита

Примеры использования

• Ввод кабелей питания в шкаф управления станком ЧПУ
• Герметизация входящих сигналов в распределительный щит на заводе
• Подключение датчиков и исполнительных механизмов в системах автоматизации
• Фиксация кабелей в щитах на открытых площадках с риском запыления

Практические советы

• Перед установкой проверьте реальный внешний диаметр кабеля - он должен находиться в середине диапазона 9–13 мм для лучшего уплотнения
• Затягивайте гайки равномерно, не переусердствуя - перегрузка может деформировать уплотнитель
• Если кабель имеет жёсткую оболочку, слегка сожмите её перед введением в сальник - так легче добиться герметичности
• Для многожильных кабелей используйте дополнительную изоляционную муфту внутри сальника, чтобы избежать перегибов
• При использовании в сырых помещениях регулярно осматривайте место ввода - даже IP54 требует периодического контроля
