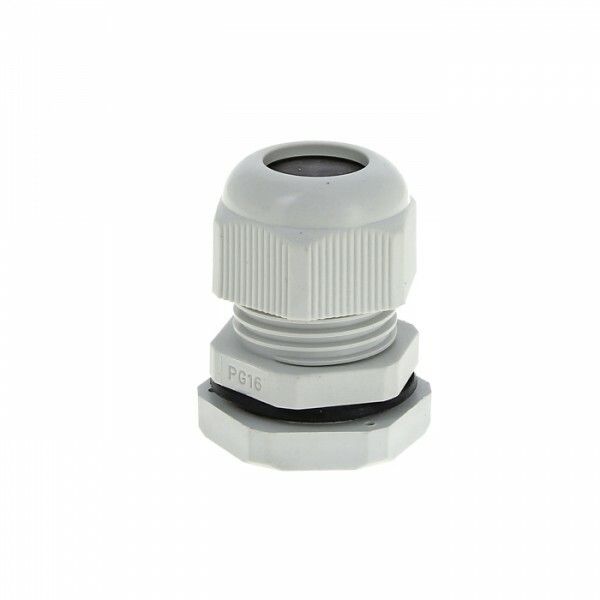

Сальник PG16 IP54 d отверстия 21мм, проводника 10-14мм EKF PROxima | plc-pg-16

Сальник EKF PROxima PLC-PG-16 предназначен для герметичного ввода кабелей в электрооборудование, обеспечивая защиту от пыли и влаги при сохранении механической прочности. Подходит для установки в распределительные щиты, панели управления и другие корпуса с резьбой PG16.

Назначение и область применения

Сальник EKF PROxima PLC-PG-16 используется для фиксации и уплотнения кабелей при проходе через стенки электрических шкафов, щитов, корпусов автоматики и промышленного оборудования. Он защищает внутренние компоненты от попадания пыли и брызг воды, одновременно предотвращая перегиб и вытягивание кабеля. Применяется в условиях производства, на транспорте, в системах автоматизации и других местах с повышенными требованиями к надёжности ввода.

Технические характеристики

• Тип: сальник с резьбой PG16
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но препятствует проникновению пыли в количествах, вредных для работы) и от брызг воды со всех направлений
• Диаметр отверстия: 21 мм
• Диапазон внешнего диаметра кабеля: 9–13 мм
• Наружный диаметр уплотнения: 10–14 мм (соответствует кабелям с изоляцией в этом диапазоне)
• Материал корпуса: полиамид PA - высокопрочная, термостойкая пластмасса, не содержащая галогенов
• Уплотнение: многослойное кольцо из неопрена - эластичное, долговечное, устойчиво к деформациям
• Температурный режим: от –40 C до +80 C - работает в холодных и жарких помещениях
• Длина резьбы: 10 мм - достаточна для плотного закручивания в стандартную резьбу
• Размер ключа: 27 мм - совместим с обычным рожковым или накидным ключом
• Цвет: серый
• Покрытие: необработанная поверхность - без антикоррозийного слоя, так как материал сам по себе устойчив
• Гарантия: 84 месяца

Совместимость и монтаж

Сальник EKF PROxima PLC-PG-16 устанавливается в отверстие с резьбой PG16, типичное для промышленных щитов и корпусов. Для монтажа:

• Заготовьте отверстие диаметром 21 мм с резьбой PG16 (обычно уже выполнено в готовых щитах)
• Проденьте кабель через центральное отверстие сальника - он должен иметь наружный диаметр 9–13 мм
• Наденьте сальник на кабель, затем вкрутите его в отверстие щита ключом на 27 мм
• Затяните до упора - уплотнительное кольцо сожмётся вокруг кабеля, образуя герметичный контакт

Не используйте с кабелями меньше 9 мм или больше 13 мм - это снижает степень защиты и может вызвать проскальзывание или трещины в уплотнителе.

Безопасность и стандарты

Сальник соответствует требованиям к безопасности для промышленного оборудования. Материал полиамид PA не содержит галогенов - при возгорании не выделяет токсичных газов. Уплотнитель из неопрена устойчив к старению, маслам и большинству химических сред, встречающихся в промышленности. Гарантия 84 месяца подтверждает соответствие нормам надёжности EN 62444 и IEC 60529.

Преимущества

• Многослойное уплотнение обеспечивает надёжную герметизацию даже при вибрациях
• Высокая механическая прочность полиамида - не ломается при затяжке
• Широкий температурный диапазон позволяет использовать в суровых условиях
• Отсутствие галогенов - безопасно для людей и окружающей среды
• Простота монтажа - требует только стандартный ключ

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не гарантирует герметичность при напорном потоке или подводной эксплуатации
• Не рекомендован для кабелей с диаметром менее 9 мм - уплотнение будет недостаточно плотным
• Не подходит для кабелей с жёсткой бронёй или металлической оплёткой - может повредить уплотнитель
• Не применяется в взрывоопасных зонах - не имеет взрывозащиты Ex

Примеры использования

• Ввод силового кабеля в распределительный щит на заводе
• Подключение датчиков и исполнительных механизмов к панели управления станком
• Фиксация сигнальных кабелей в контроллерах ПЛК
• Интеграция в системы конвейеров, насосных станций, освещения на открытых площадках

Практические советы

• Перед установкой проверьте реальный диаметр кабеля - измерьте его в нескольких точках, особенно если есть оболочка или экран
• Если кабель слишком тонкий, используйте специальные переходные вставки - не пытайтесь “растянуть” сальник
• Не перетягивайте - после первого усилия, когда уплотнитель начнёт сжиматься, достаточно ещё ¼ оборота
• При замене старого сальника - всегда проверяйте состояние резьбы в корпусе; если она повреждена, замените весь элемент
• Сальник EKF PROxima PLC-PG-16 можно использовать в паре с другими изделиями серии PROxima - они совместимы по форме и материалу
