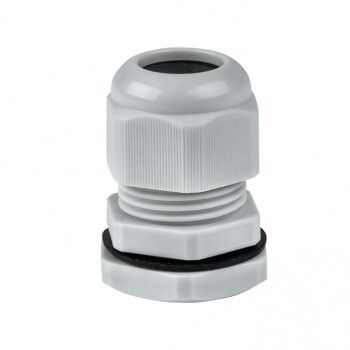

Сальник PG16 IP54 (20 шт) d отв. 21 мм / провод. 10-14 PROxima | plc-pg-16-r EKF

Сальник EKF PLC-PG-16-R предназначен для герметизации кабельных вводов в распределительных устройствах, обеспечивая защиту от пыли и влаги при температуре от -40 до +80 C. Этот сальник совместим с кабелями диаметром 10–14 мм и монтируется в отверстия 21 мм с резьбой PG16. Комплект из 20 штук удобен для массового монтажа.

Назначение и область применения

Сальник EKF PLC-PG-16-R используется для герметичного прохода кабелей через стенки электрощитов, распределительных устройств и другого оборудования. Подходит для установки в условиях повышенной запылённости и влажности - например, на производстве, в насосных станциях, на открытых площадках или внутри помещений с агрессивной средой. Применяется там, где требуется надёжная защита от попадания пыли и брызг воды - IP54 обеспечивает достаточную степень защиты для большинства промышленных задач.

Технические характеристики

• Диаметр отверстия: 21 мм - размер посадочного места в корпусе или крышке щита
• Резьба: PG16, шаг 1.41 мм - стандартизированная метрическая резьба для плотного вворачивания
• Диапазон диаметров кабеля: 10–14 мм - позволяет уплотнять одиночные силовые или контрольные кабели
• Материал: полиамид - прочный, химически стойкий термопластик, не выгорает на солнце
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточно для предотвращения накопления) и брызг воды со всех сторон
• Температурный диапазон: -40…+80 C - работает в холодных и жарких условиях, включая зимние улицы и нагреваемые камеры
• Уплотнение: эластичное кольцо - обеспечивает герметичность за счёт давления на кабель
• Без галогенов - безопасен при горении, соответствует экологическим требованиям
• Цвет: 7035 (серый) - стандартный цвет для промышленной аппаратуры
• Покрытие: необработанная поверхность - не требует дополнительной антикоррозийной обработки

Совместимость и монтаж

Сальник EKF PLC-PG-16-R ввинчивается в подготовленное отверстие диаметром 21 мм с внутренней резьбой PG16. Установка выполняется вручную - достаточно затянуть до упора, чтобы уплотнительное кольцо плотно обхватило кабель. Кабель должен иметь внешний диаметр в пределах 10–14 мм; более тонкий кабель может проскальзывать, а слишком толстый - повредить уплотнение. Рекомендуется перед монтажом проверить соответствие диаметра кабеля заявленному диапазону. Сальник не требует специальных инструментов, но допускается использование ключа PG для равномерного затягивания.

Безопасность и стандарты

Сальник соответствует международным нормам для компонентов электротехнического оборудования. Материал полиамид без галогенов снижает риск образования токсичных газов при перегреве. Температурный режим (-40…+80 C) гарантирует работу в рамках условий, установленных для промышленных систем. Соответствует требованиям к материалам, применяемым в электрощитах согласно ГОСТ Р 51321.1 и IEC 61439.

Преимущества

• Высокая механическая прочность материала - не трескается при ударах и вибрациях
• Устойчивость к маслам, смазкам и большинству бытовых химикатов
• Экономия времени - 20 штук в упаковке позволяют сразу закупить на несколько объектов
• Надёжное уплотнение без необходимости замены при изменении нагрузки на кабель
• Поддержка стандартной резьбы PG16 - совместим с широким спектром корпусов и щитов

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не обеспечивает герметичность при длительном контакте с жидкостью
• Не рекомендуется использовать с многожильными кабелями, если их общий диаметр превышает 14 мм - возможен разрыв уплотнительного кольца
• Не подходит для кабелей с металлической броней или жёсткой оболочкой - уплотнение рассчитано на гибкие изоляционные покрытия
• Не следует применять в зонах с постоянным воздействием растворителей, кислот или щелочей - полиамид может разрушаться под их действием

Примеры использования

• Ввод кабеля питания в щит управления станком
• Герметизация входа сигнального кабеля в распределительный щит на производстве
• Монтаж в наружных ящиках автоматики, установленных на улице
• Заполнение отверстий в щитах учёта энергии после прокладки кабелей
• Обустройство вводов в шкафы с ЧПУ, конвейерами, насосами

Практические советы

• Перед установкой проверьте реальный диаметр кабеля - он должен быть в середине диапазона 10–14 мм для лучшей герметизации
• Если кабель слишком тонкий, используйте термоусадку вокруг него перед введением в сальник - это повысит плотность прилегания
• Не переусердствуйте при затяжке - чрезмерный момент может деформировать резьбу или уплотнитель
• При работе в условиях сильной вибрации дополнительно зафиксируйте сальник контргайкой, если она предусмотрена конструкцией щита
• Храните в сухом месте - хотя материал устойчив к влаге, длительное воздействие сырости может снизить эластичность уплотнительного кольца
