Кабельный ввод 71 736 NCG-PG-21 (50 шт/упак) | 71736 Navigator 19395

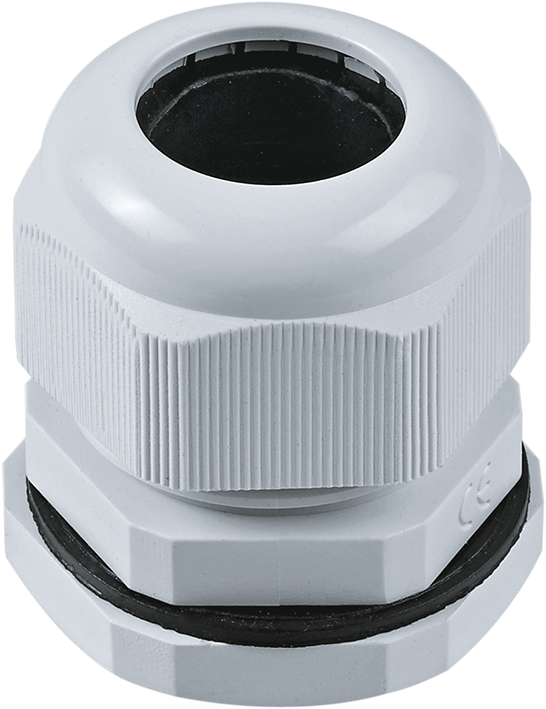

Кабельный ввод Navigator PG-21 обеспечивает надёжную герметизацию кабелей диаметром 13–18 мм в корпусах оборудования. Артикулы 19395 и 71736 подходят для промышленной автоматизации, где важна защита от пыли, влаги и механических воздействий.

Назначение и область применения

Кабельный ввод Navigator PG-21 используется для безопасного прохода кабелей через стенки электрических щитов, распределительных коробок, станков и другого промышленного оборудования. Он предотвращает проникновение пыли и влаги внутрь корпуса, защищает кабель от перегибов и случайных повреждений. Подходит для установки в условиях повышенной запылённости, сырости или на открытых площадках.

Технические характеристики

• Диаметр кабеля: 13–18 мм - подходит для средних по толщине силовых и сигнальных кабелей
• Резьба: PG21 - стандартизированная метрическая резьба для фиксации в отверстии корпуса
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточная для большинства условий) и брызг воды со всех сторон
• Материал: полиамид - прочный, химически стойкий пластик, устойчивый к УФ-излучению и температурным колебаниям
• Температура эксплуатации: от –40 C до +100 C - работает в холодных помещениях и рядом с нагреваемыми элементами
• Тип уплотнения: уплотнительное кольцо - эластичное кольцо из термостойкой резины, плотно обжимает кабель
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и работе
• Защита от перегибов: да - форма ввода снижает риск повреждения жил кабеля при изгибе
• Не содержит галогенов - безопасен при возгорании, не выделяет токсичных паров
• Цвет: светло-серый - визуально отличается от металлических деталей, удобен для контроля
• Защитное покрытие: необработанное - поверхность матовая, без антикоррозийного слоя, не требует дополнительной обработки
• Резьба NPT: 3/4 дюйма - совпадает с американской системой резьбы; можно использовать в импортном оборудовании
• Исполнение: прямолинейное - кабель входит прямо, без углового перехода

Совместимость и монтаж

Кабельный ввод Navigator PG-21 ввинчивается в подготовленное отверстие с резьбой PG21. Диаметр отверстия в корпусе должен соответствовать стандарту PG21 - обычно 21,5 мм. Перед установкой кабель продевают через уплотнительное кольцо, затем ввод вставляют в отверстие и затягивают гайкой до плотного прилегания. Не требуется специальный инструмент - достаточно рожкового или торцевого ключа. Герметизация достигается за счёт сжатия уплотнительного кольца вокруг кабеля. Для точного подбора проверьте внешний диаметр кабеля - он должен находиться в пределе 13–18 мм.

Безопасность и стандарты

Кабельный ввод Navigator PG-21 соответствует международному стандарту IEC 60423 для кабельных вводов с резьбой PG. Материал полиамид не содержит галогенов, что соответствует требованиям RoHS и экологической безопасности. Применение в зонах с высокими требованиями к пожарной безопасности допускается благодаря отсутствию токсичных выбросов при нагреве.

Преимущества

• Высокая степень защиты IP54 - эффективна против пыли и брызг, подходит для половины промышленных объектов
• Широкий диапазон рабочих температур - позволяет применять в суровых климатических условиях
• Уплотнительное кольцо обеспечивает надёжную герметизацию даже при изменении диаметра кабеля внутри допустимого интервала
• Механическая прочность - материал и конструкция выдерживают вибрацию и удары
• Готовые комплекты по 50 штук - экономия при масштабных проектах

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не гарантирует защиту от потока жидкости или подводной эксплуатации
• Не рекомендован для кабелей с диаметром менее 13 мм или более 18 мм - возможны протечки или плохая фиксация
• Не имеет встроенного заземления - для заземления кабеля необходимо использовать отдельные контактные элементы
• Не подходит для кабелей с жёсткой бронёй или металлической оплёткой - уплотнительное кольцо не сможет её обжать
• Необходимо соблюдать минимальный радиус изгиба кабеля после входа - иначе возможно повреждение жил

Примеры использования

• Электрошкафы на заводах с технологическим оборудованием
• Контроллеры и частотники на конвейерах
• Щитовые комнаты в пищевой промышленности (высокая влажность)
• Агрегаты на открытых площадках - насосы, вентиляторы, освещение
• Автоматические линии с частыми циклами включения/выключения

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - не доверяйте маркировке на оболочке, измерьте штангенциркулем
• Затягивайте гайку равномерно - переусердствовать нельзя, чтобы не треснула резьба или не деформировалось уплотнительное кольцо
• Если кабель слишком тонкий (ближе к 13 мм), используйте дополнительный уплотнительный вкладыш - иначе будет люфт
• Для многожильных кабелей с мягкими изоляционными оболочками - убедитесь, что они не сплющиваются при затяжке
• При замене старого ввода - сверьте тип резьбы: PG21 ≠ M20 × 1.5 ≠ NPT 3/4" - хотя NPT указан, это не значит, что он взаимозаменяем с другими резьбами
• Храните в сухом месте - хоть материал устойчив к влаге, длительное намокание уплотнителей может снизить срок службы
