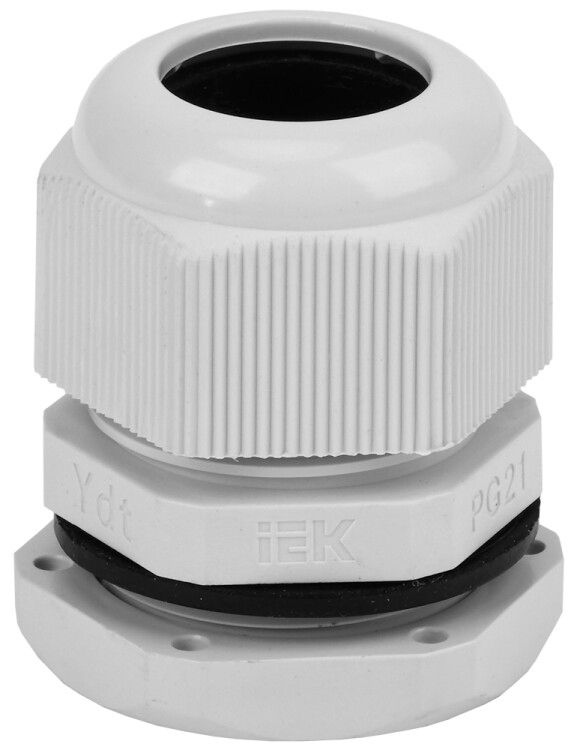

Сальник PG 21 диаметр проводника 15-18мм IP54 | YSA20-18-21-54-K41 IEK

Сальник PG 21 диаметр проводника 15–18 мм IP54 от IEK предназначен для герметичного ввода кабелей в электрощиты и распределительные устройства, обеспечивая защиту от пыли, влаги и механических воздействий. Этот сальник совместим с кабелями диаметром 15–18 мм и имеет прочную конструкцию из полиамида, рассчитанную на длительную эксплуатацию.

Назначение и область применения

Сальник PG 21 диаметр проводника 15–18 мм IP54 используется для безопасного прохода кабелей через стенки электрощитов, шкафов управления, распределительных устройств и другого электрооборудования. Он предотвращает попадание пыли и воды внутрь оборудования, защищает кабель от перегибов и истирания на входе, а также фиксирует кабель в заданном положении. Подходит для установки в помещениях с повышенной влажностью, на производствах, в системах автоматизации и на открытых площадках при условии соблюдения требований по степени защиты.

Технические характеристики

• Резьба: PG21 - стандартизированная метрическая резьба для кабельных вводов
• Диапазон диаметров кабеля: 15–18 мм - оптимально для силовых и сигнальных кабелей среднего сечения
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но препятствует оседанию вредного количества пыли) и брызг воды со всех сторон
• Материал корпуса: полиамид (PA) - высокая механическая прочность, устойчивость к химическим веществам и старению
• Уплотнение: уплотнительное кольцо из неопрена - эластичное, долговечное, сохраняет форму при температурных колебаниях
• Температура эксплуатации: от –15 C до +80 C - работает в большинстве промышленных и бытовых условиях
• Длина резьбы: 12,3 мм - достаточна для надёжного закрепления в толстостенных панелях
• Наличие контргайки: да - позволяет жестко зафиксировать сальник и исключить самоотвинчивание
• Цвет: серый - соответствует стандартному цвету комплектующих IEK
• Срок службы: до 10 лет - при соблюдении режимов эксплуатации

Совместимость и монтаж

Сальник PG 21 диаметр проводника 15–18 мм IP54 устанавливается в подготовленное отверстие диаметром 21 мм (по стандарту PG21). Для монтажа требуется трубный (газовый) ключ. Контргайка затягивается снаружи шкафа, а уплотнительная гайка - внутри, чтобы плотно зажать кабель. Перед установкой проверьте, что внешний диаметр кабеля находится в допустимом диапазоне 15–18 мм - меньший диаметр может вызвать проскальзывание, больший - повредить уплотнитель. Прямолинейное исполнение позволяет использовать сальник там, где кабель входит перпендикулярно поверхности.

Безопасность и стандарты

Сальник соответствует требованиям международного стандарта IEC 60423 для кабельных вводов. Степень защиты IP54 обеспечивает соответствие нормам безопасности для электроустановок в условиях возможного воздействия пыли и брызг воды. Материалы корпуса и уплотнителей не поддерживают горение и не выделяют токсичных веществ при нагреве до максимальной температуры эксплуатации.

Преимущества

• Высокая механическая прочность корпуса из полиамида снижает риск деформации при монтаже и эксплуатации
• Наличие двух гаек - уплотнительной и контргайки - гарантирует надёжную фиксацию даже при вибрациях
• Уплотнитель из неопрена сохраняет эластичность при температурных изменениях, продлевая срок службы
• Серый цвет и унифицированный дизайн позволяют легко интегрировать сальник в комплектацию шкафов IEK
• Не требует специальных инструментов для установки - достаточно обычного трубного ключа

Ограничения применения

• Не предназначена для постоянного погружения в воду - степень защиты IP54 не обеспечивает герметичность при напорной жидкости
• Запрещено использование при температурах ниже –15 C - материал становится хрупким, возрастает риск трещин
• Не рекомендован для кабелей с диаметром менее 15 мм или более 18 мм - возможна потеря герметичности или повреждение уплотнителя
• Не подходит для кабелей с металлической броней или острыми краями - могут повредить уплотнительное кольцо
• Не содержит антикоррозийного покрытия - не следует применять в агрессивных химических средах без дополнительной защиты

Примеры использования

• Ввод кабеля питания в щит управления станком с ЧПУ
• Подключение сигнальных кабелей к распределительному шкафу на производственной линии
• Фиксация кабеля в наружном ящике автоматики для системы видеонаблюдения
• Проход кабеля в шкаф частотного преобразователя в цехе с повышенной запылённостью

Практические советы

• Перед установкой протяните кабель через сальник - затем уже монтируйте его в отверстие, чтобы не повредить уплотнитель
• Затягивайте гайки равномерно - переусиливание может сплющить уплотнитель и нарушить герметичность
• Если кабель слишком тонкий (ближе к 15 мм), используйте термоусадочные кольца вокруг него перед введением в сальник - это повысит надёжность уплотнения
• Проверяйте состояние уплотнителя каждые 2–3 года - особенно в условиях влажности или перепадов температур
• Артикул ysa20-18-21-54-k41 - единственный номер для заказа этого конкретного варианта сальника PG 21 от IEK; другие артикулы могут отличаться по размеру или материалу
