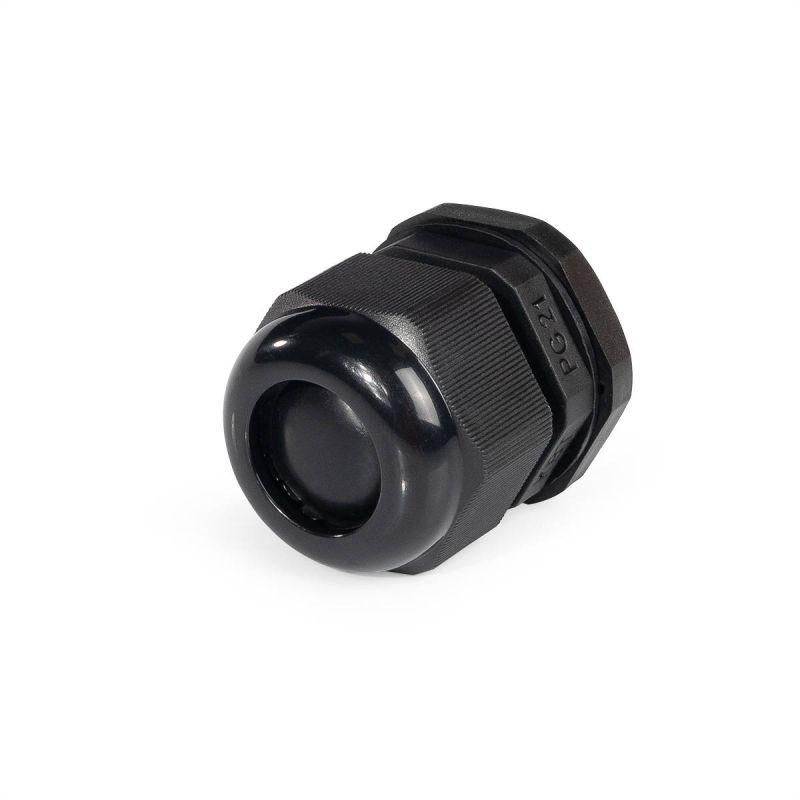

Ввод кабельный пластиковый PG 21 (13-18 мм) черн. (уп.50шт) Fortisflex 88645 КВТ

Ввод кабельный пластиковый PG 21 (13–18 мм) черный от Fortisflex и КВТ обеспечивает надёжную герметизацию кабелей в распределительных щитах, сохраняя степень защиты IP65 при широком температурном диапазоне. Артикул 88645 подходит для промышленного оборудования, где важна долговечность и безопасность.

Назначение и область применения

Ввод кабельный пластиковый PG 21 (13–18 мм) черный предназначен для герметичного прохода кабелей через стенки электрических шкафов, щитов и корпусов оборудования. Обеспечивает защиту от пыли, брызг воды и механических воздействий. Применяется в системах автоматизации, на станках, конвейерах, в пищевой, химической и энергетической промышленности, где требуется надёжная изоляция точек ввода.

Технические характеристики

• Диаметр кабеля: 13–18 мм — подходит для средних по размеру силовых и сигнальных кабелей
• Резьба: PG 21 — стандартизированная электроарматурная резьба по DIN 40430
• Материал корпуса: полиамид PA6.6 — прочный, самозатухающий, соответствует UL94V2
• Уплотнение: неопреновое кольцо — эластичное, устойчиво к перепадам температур и агрессивным средам
• Степень защиты: IP65 — полная защита от пыли и струй воды под давлением
• Температура эксплуатации: –40 °C до +100 °C (кратковременно до +120 °C)
• Цвет: чёрный — устойчив к УФ-излучению, не выгорает на солнце
• Контргайка: есть — позволяет фиксировать устройство в отверстии и предотвращает проворачивание
• Размер ключа: 36 мм — удобно затягивать обычным гаечным ключом
• Исполнение: прямолинейное — кабель вводится прямо, без изгиба
• Состав: безгалогенный — не выделяет токсичных газов при нагреве или возгорании

Совместимость и монтаж

Ввод кабельный пластиковый PG 21 (13–18 мм) черный монтируется в отверстие диаметром 21 мм, просверленное в металлическом или композитном корпусе. Для установки используется контргайка, которая фиксирует изделие с обратной стороны. На гайке имеются стопорные засечки — они препятствуют саморазвинчиванию при вибрации. Рекомендованная оснастка для сверления: гидравлические прессы ПГПО-60, ПГРО-60А, ПГРОу-60А, ПГРОп-60А с матрицами НМПО-PG. После установки кабель продевается через уплотнительное кольцо — его внутренний диаметр плотно обжимает жилы, исключая люфт.

Безопасность и стандарты

• Соответствие DIN 40430 — гарантирует совместимость с европейскими стандартами электрооборудования
• UL94V2 — материал корпуса не распространяет пламя
• IP65 — защищён от пыли и водяных струй, что допускает использование во влажных помещениях
• Безгалогеновая формула — снижает риск образования ядовитых паров при пожаре, соответствует требованиям экологической безопасности

Преимущества

• Высокая механическая прочность корпуса из полиамида — выдерживает нагрузки при монтаже и эксплуатации
• Неопреновое уплотнение — сохраняет эластичность даже при минусовых температурах
• Засечки на гайке — исключают случайное ослабление соединения
• Широкий температурный диапазон — работает в холодильных камерах и рядом с нагревательными элементами
• Устойчивость к маслам и топливу — подходит для работы в условиях контакта с техническими жидкостями
• Маркировка размера ключа на гайке — ускоряет сборку и снижает вероятность ошибки

Ограничения применения

• Не предназначена для постоянного погружения в воду — IP65 не заменяет IP67/IP68
• Не рекомендуется использовать с кабелями меньше 13 мм — возможен слабый контакт уплотнителя и риск протечки
• Не подходит для кабелей с внешним диаметром более 18 мм — уплотнитель не сможет обеспечить герметичность
• Требуется точное соблюдение диаметра отверстия — отклонение более ±0,5 мм может повредить резьбу или вызвать деформацию корпуса

Примеры использования

• Подключение частотных преобразователей в цехах металлобработки
• Ввод сигналов от датчиков в щит управления конвейерной линией
• Герметизация кабелей питания насосов в пищевых производствах
• Монтаж в распределительных пунктах на нефтегазовых объектах
• Обвязка оборудования в холодильных установках с температурой ниже –30 °C

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен находиться в пределе 13–18 мм. Если кабель слишком тонкий, используйте дополнительный уплотнитель или выберите меньший размер PG.
• При сверлении отверстия применяйте только рекомендованные прессы и матрицы — некорректный инструмент деформирует резьбу и снижает класс защиты.
• Затягивайте контргайку равномерно — перетягивание может треснуть корпус из полиамида.
• При работе в агрессивной среде регулярно проверяйте состояние уплотнительного кольца — при старении или растрескивании заменяйте его.
• Этот ввод можно использовать в составе серийных решений от Fortisflex и КВТ — он совместим с другими элементами их линейки.
