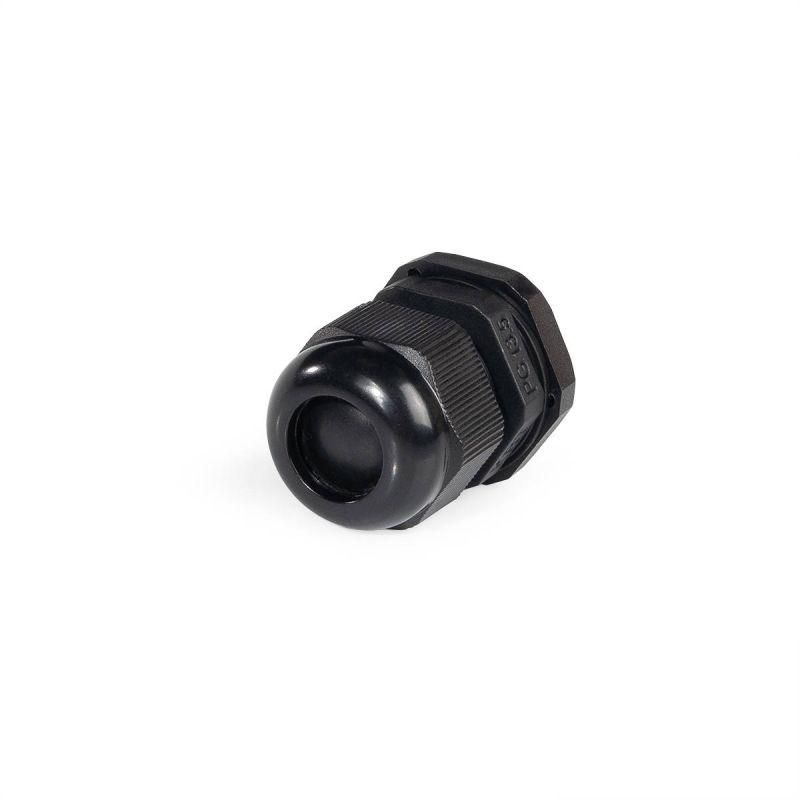

Ввод кабельный пластиковый PG 13.5 (6-12 мм) черн. (уп.100шт) Fortisflex 88642 КВТ

Ввод кабельный пластиковый PG 13.5 (6–12 мм) черный от Fortisflex и КВТ предназначен для надёжного и герметичного вывода кабелей через стенки электрических шкафов и корпусов оборудования. Этот ввод обеспечивает защиту IP65, выдерживает экстремальные температуры и подходит для промышленных условий.

Назначение и область применения

Ввод кабельный пластиковый PG 13.5 (6–12 мм) черный используется для герметизации проходов кабелей в распределительных щитах, пультах управления, станках и других устройствах, требующих защиты от пыли и брызг воды. Подходит для прокладки силовых, сигнальных и управляющих кабелей с диаметром 6–12 мм. Применяется в машиностроении, автоматизированных линиях, пищевой и химической промышленности.

Технические характеристики

• Диаметр кабеля: 6–12 мм — позволяет фиксировать кабели среднего сечения без перегрузки уплотнения
• Резьба: PG 13.5 — стандартизированная электроарматурная резьба по DIN 40430, совместима с большинством промышленных корпусов
• Материал корпуса: полиамид PA6.6 — прочный, самозатухающий, соответствует UL94V2, не содержит галогенов
• Уплотнение: неопреновое кольцо — эластичное, устойчиво к маслам, топливу и перепадам температур
• Степень защиты: IP65 — полная защита от пыли и струй воды из любого направления
• Температура эксплуатации: –40…+100 °C (кратковременно до +120 °C) — работает в холодных и жарких условиях
• Конструкция: прямолинейный тип, с контргайкой — обеспечивает плотную фиксацию и противодействует вибрационному ослаблению
• Размер ключа: 27 мм — удобен для затяжки стандартным гаечным ключом; размер указан на гайке для быстрого определения
• Цвет: чёрный — устойчив к УФ-излучению, не выгорает на солнце

Совместимость и монтаж

Ввод кабельный пластиковый PG 13.5 (6–12 мм) черный монтируется в отверстие диаметром 13,5 мм, просверленное в металлическом или пластиковом корпусе. Для точного сверления рекомендуются гидравлические прессы ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А с комплектом матриц НМПО-PG. После установки ввод закрепляется контргайкой — она имеет стопорные засечки, исключающие саморазвинчивание даже при вибрации. Перед монтажом проверьте, чтобы внешний диаметр кабеля входил в допустимый диапазон 6–12 мм — меньший кабель может не обеспечить герметичность, больший — повредить уплотнение.

Безопасность и стандарты

• Соответствие DIN 40430 — гарантирует совместимость с европейскими стандартами электрооборудования
• UL94V2 — материал корпуса самозатухающий, снижает риск распространения пламени
• Безгалогенный состав — безопасен при возгорании, не выделяет токсичных паров
• IP65 — защищён от пыли и водяных струй, что делает его подходящим для помещений с повышенной влажностью

Преимущества

• Высокая механическая прочность корпуса из полиамида — выдерживает нагрузки при монтаже и эксплуатации
• Уплотнение из неопрена — сохраняет эластичность при низких температурах и не трескается
• Контргайка со стопорными засечками — исключает необходимость периодического подтягивания
• Маркировка размера ключа на гайке — ускоряет работу монтажника
• Защитная мембрана внутри — дополнительно задерживает пыль и мелкий мусор
• Устойчивость к маслам и топливу — подходит для работы в контакте с техническими жидкостями

Ограничения применения

• Не предназначается для постоянного погружения в воду — степень защиты IP65 отличается от IP67/IP68, указанных в описании производителя; в реальном продукте применяется IP65, поэтому не используйте в подводных или частых мытьях под напором
• Не подходит для кабелей менее 6 мм — возможен люфт, потеря герметичности
• Не рекомендуется для кабелей с жёсткой бронёй или крупными металическими элементами — могут повредить уплотнительное кольцо
• При температурах выше +100 °C длительное время — возможна деформация материала

Примеры использования

• Подключение кабелей к частотным преобразователям в цехах
• Ввод сигналов в систему управления конвейера
• Запитка датчиков в суровых условиях (холодильные камеры, производственные участки с мойкой)
• Электрооборудование в пищевой промышленности — благодаря отсутствию галогенов и легкости очистки
• Щиты управления насосными станциями и гидравлическими системами

Практические советы

• Перед установкой проверьте диаметр кабеля — он должен находиться в середине диапазона 6–12 мм для лучшей герметизации
• Используйте только рекомендованные прессы и матрицы — некорректное отверстие приведёт к протечкам или повреждению резьбы
• Не перетягивайте контргайку — достаточно усилия, чтобы уплотнение слегка деформировалось, но не сплющилось полностью
• При замене старого ввода — удалите все остатки старого уплотнителя, чтобы новое кольцо село равномерно
• Для кабелей с большим количеством жил — выбирайте ввод с запасом по диаметру, чтобы избежать перегрева и давления на изоляцию
• Храните в сухом месте, избегайте воздействия прямых солнечных лучей — хотя цвет устойчив, долгое УФ-облучение может ослабить пластик
