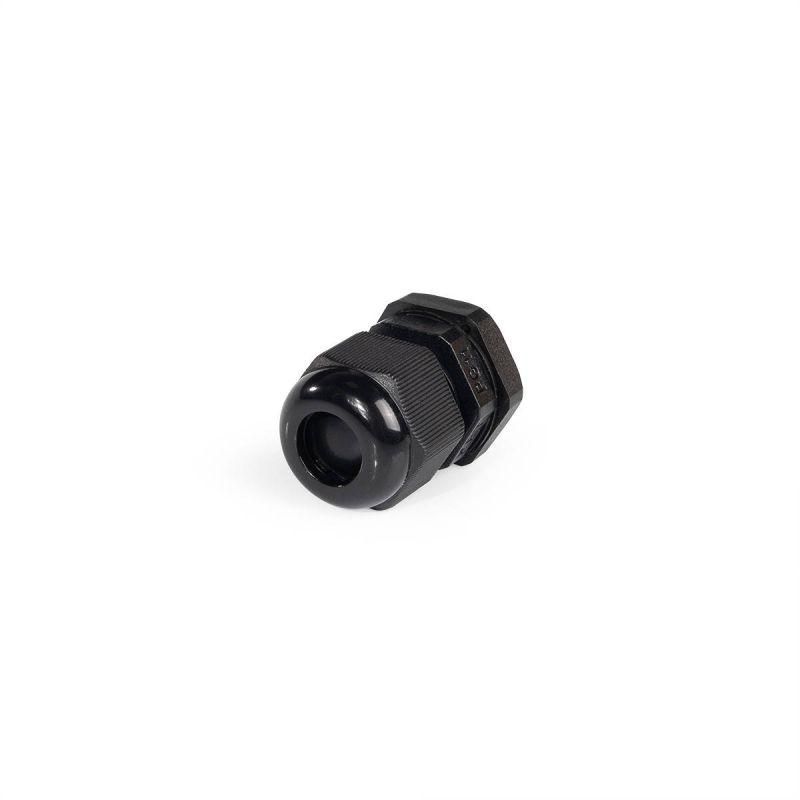

Ввод кабельный пластиковый PG 11 (5-10 мм) черн. (уп.100шт) Fortisflex 88641 КВТ

Ввод кабельный пластиковый PG 11 (5-10 мм) черный от Fortisflex и КВТ обеспечивает надёжную герметизацию кабелей в электрощитах и оборудовании, сохраняя степень защиты IP65 при температуре от -40°C до +100°C. Артикул 88641 подходит для промышленных систем, где важна долговечность и безопасность.

Назначение и область применения

Ввод кабельный пластиковый PG 11 (5-10 мм) черный предназначен для герметичного прохода кабелей через стенки электрощитов, распределительных устройств, станков и другого оборудования. Подходит для установки в условиях повышенной запылённости, влажности и воздействия масел. Часто используется в автоматизации, пищевой промышленности, энергетике и на транспорте.

Технические характеристики

• Номинальный размер резьбы: PG11 (по DIN 40430)
• Диапазон диаметров кабеля: 5–10 мм
• Материал корпуса: полиамид PA6.6, самозатухающий, соответствует UL94V2
• Материал уплотнения: неопрен (EPDM аналог)
• Степень защиты: IP65 — полная защита от пыли и струй воды из любого направления
• Температура эксплуатации: -40 °C … +100 °C (кратковременно до +120 °C)
• Длина резьбы: 9 мм
• Размер ключа: 24 мм (маркирован на гайке)
• Конструкция: прямолинейный, с контргайкой
• Тип уплотнения: эластичное кольцо
• Состав: без галогенов — безопасен при горении и переработке

Совместимость и монтаж

Ввод кабельный пластиковый PG 11 (5-10 мм) черный монтируется в отверстие диаметром 11,5 мм, просверленное в металле, композите или пластике. Для точного сверления рекомендуются гидравлические прессы ПГПО-60, ПГРО-60А, ПГРОу-60А, ПГРОп-60А с матрицами НМПО-PG. Установка выполняется вручную: ввод вставляется в отверстие, фиксируется контргайкой и затягивается ключом на 24 мм. Самозатухающий материал корпуса и уплотнительное кольцо обеспечивают плотное прилегание без дополнительных герметиков.

Безопасность и стандарты

• Соответствие DIN 40430 — стандарта на электроарматурную резьбу PG
• UL94V2 — класс самозатухаемости материала
• IP65 — соответствие IEC 60529
• Отсутствие галогенов снижает выделение токсичных веществ при возгорании

Преимущества

• Контргайка с засечками предотвращает самоотвинчивание при вибрации
• Неопреновое уплотнение устойчиво к маслам, бензину, дизтопливу и химикатам
• Высокая термостойкость позволяет использовать в экстремальных условиях
• Чёрный цвет корпуса защищает от УФ-излучения и скрывает загрязнения
• Маркировка ключа на гайке ускоряет монтаж и исключает ошибки

Ограничения применения

• Не предназначена для постоянного погружения в воду — IP65 не заменяет IP67/IP68
• Максимальный диаметр кабеля 10 мм; использование более толстых кабелей нарушает герметичность
• Не рекомендуется для кабелей с жесткой бронёй — возможны повреждения уплотнения
• При температурах выше +100 °C срок службы уменьшается

Примеры использования

• Ввод кабелей питания и управления в промышленных щитах на заводах
• Подключение датчиков и исполнительных механизмов на конвейерах
• Герметизация кабелей в насосных станциях и системах гидравлики
• Электрооборудование в пищевых цехах — благодаря отсутствию галогенов и легкости очистки

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля — он должен входить в диапазон 5–10 мм без натяга
• Используйте только ключ на 24 мм для затяжки — переусиливать нельзя, чтобы не деформировать уплотнение
• При использовании вибрирующего оборудования дополнительно закрепите ввод хомутом или креплением к корпусу
• Для многожильных кабелей с мягкой оболочкой используйте внутренние втулки — они равномерно распределят нагрузку на уплотнение
• Запасные уплотнительные кольца можно заказывать отдельно — они совместимы со всей серией PG11
