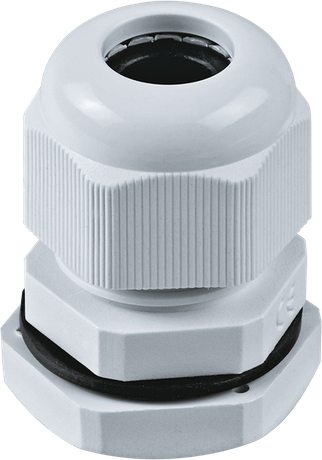

Кабельный ввод 71 733 NCG-PG-11 (50 шт/упак) | 71733 Navigator 19392

Кабельный ввод Navigator PG-11 с артикулом 71733 предназначен для надежного и герметичного прохода кабелей через стенки оборудования - обеспечивает защиту от пыли, влаги и механических воздействий. Подходит для установки в панели управления, распределительных щитах и промышленной автоматике.

Назначение и область применения

Кабельный ввод Navigator PG-11 используется для безопасного вывода кабелей из корпусов электрооборудования. Он предотвращает проникновение пыли и влаги внутрь устройства, защищает кабель от перегибов и случайных повреждений. Применяется в условиях с высокой запыленностью, повышенной влажностью или на открытых площадках - например, на станках, конвейерах, системах автоматизации, вентиляционном оборудовании и внешних контроллерных корпусах.

Технические характеристики

• Резьба: PG11 (соответствует DIN 40430)
• Диаметр кабеля: 5–10 мм - подходит для кабелей среднего сечения
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но препятствует оседанию вредной пыли) и брызг воды со всех сторон
• Материал: полиамид - прочный, химически стойкий, не выгорает на солнце
• Температурный диапазон: от –40 C до +100 C - работает в суровых климатических условиях
• Резьба NPT: 3/8 дюйма - совместима с американскими стандартами крепления
• Исполнение: прямолинейное - удобно для прямого выхода кабеля без угловых решений
• Уплотнение: эластичное кольцо - плотно фиксирует кабель любого диаметра в заданном диапазоне
• Цвет: светло-серый - легко различим на фоне металлических поверхностей
• Галогены: отсутствуют - соответствует экологическим требованиям RoHS
• Ударопрочность: да - выдерживает механические нагрузки при транспортировке и эксплуатации
• Защита от перегибов: да - снижает риск повреждения жил внутри кабеля

Совместимость и монтаж

Кабельный ввод Navigator PG-11 устанавливается в подготовленное отверстие диаметром 11,5 мм в корпусе оборудования. Для монтажа требуется стандартный ключ на 17 мм. После вставки кабеля в центральное отверстие уплотнительного кольца, завинчивается гайка - она сжимает кольцо вокруг кабеля, обеспечивая герметичность. Убедитесь, что диаметр кабеля находится в пределах 5–10 мм - меньший диаметр может вызвать проскальзывание, больший - повредить уплотнение. Артикулы 71733 и 19392 идентичны по функционалу - отличаются лишь партиями производства.

Безопасность и стандарты

Кабельный ввод Navigator PG-11 соответствует международному стандарту DIN 40430 для резьбы PG и имеет сертификацию по требованиям безопасности IEC 60529 (класс защиты IP54). Материал полиамид не содержит галогенов, что исключает образование токсичных веществ при нагреве или возгорании - важно для помещений с ограниченной вентиляцией.

Преимущества

• Высокая степень механической защиты благодаря ударопрочному материалу
• Автоматическая адаптация к диаметру кабеля - одно устройство подходит для нескольких типов проводов
• Устойчивость к температурным колебаниям - можно использовать в холодильных камерах и рядом с нагревательными элементами
• Экономия места - компактная форма позволяет размещать несколько вводов в ограниченном пространстве
• Простота замены - не требует специнструментов при обслуживании

Ограничения применения

• Не подходит для кабелей меньше 5 мм - уплотнение не будет достаточно зажато
• Не предназначен для постоянного погружения в воду - IP54 не гарантирует герметичность при длительном контакте с жидкостью
• Не рекомендован для кабелей с очень жесткой оболочкой (например, бронированными) - возможны трудности с затяжкой уплотнительного кольца
• Не следует использовать в местах с частыми вибрациями без дополнительной фиксации - возможно ослабление резьбы

Примеры использования

• Подключение сигнальных кабелей к PLC-панелям в цехах
• Ввод питания для датчиков уровня на производственных линиях
• Проход кабелей через корпуса частотных преобразователей
• Фиксация кабелей в наружных распределительных щитах на объектах ЖКХ
• Заводская сборка оборудования с необходимостью быстрой замены кабелей

Практические советы

• Перед установкой проверьте диаметр кабеля штангенциркулем - даже 0,5 мм отклонения влияют на герметичность
• Не используйте силовые кабели с большим радиусом изгиба - они могут деформировать уплотнительное кольцо
• При использовании в условиях с высокой влажностью - дополнительно смажьте резьбу антикоррозийной пастой
• При необходимости многократной замены кабелей - выбирайте модели с фланцевым креплением, чтобы не терять герметичность после демонтажа
• Упаковка содержит 50 штук - оптимально для крупных проектов; для единичных работ рассмотрите более мелкие упаковки других артикулов
