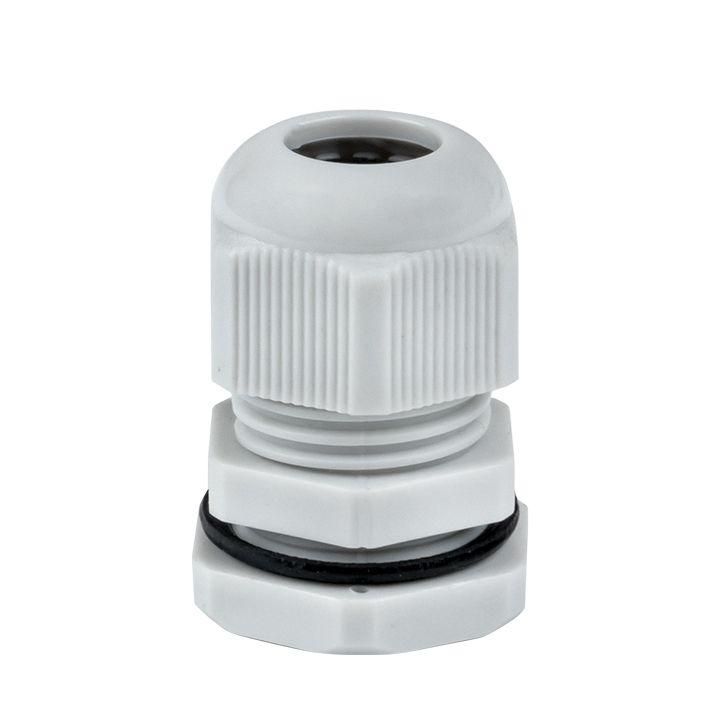

Сальник PG11 IP54 (20 шт) d отв. 18 мм / провод. 5-10 EKF PROxima - plc-pg-11-r

Сальник EKF PROxima PLC-PG-11-R предназначен для герметизации кабельных вводов в электрические щиты и оборудование, обеспечивая защиту от пыли и влаги при диаметре отверстия 18 мм и диапазоне проводов 5–10 мм. Комплект из 20 штук удобен для массового монтажа в промышленных и бытовых системах.

Назначение и область применения

Сальник EKF PROxima PLC-PG-11-R используется для надёжного прохода кабеля через стенку электрического щита, распределительного устройства или корпуса оборудования. Обеспечивает механическую фиксацию кабеля и одновременно герметизирует зазор между ним и отверстием. Подходит для установки в щитах учётных, силовых, автоматических системах - например, на заводах, в насосных станциях, на объектах ЖКХ и в офисных помещениях.

Технические характеристики

• Размер резьбы: 11 PG - совместим с стандартными отверстиями под PG11
• Диаметр отверстия: 18 мм - позволяет установить в панели с таким же внутренним диаметром
• Диаметр кабеля: 5–10 мм - поддерживает кабели с внешним диаметром в этом диапазоне
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточная для большинства помещений) и брызг воды со всех сторон
• Материал: полиамид - прочный, химически стойкий, не выделяет галогены
• Температурный диапазон: –40…+80 C - работает в холодных и нагреваемых средах
• Шаг резьбы: 1,41 мм - соответствует стандартному шагу для PG11
• Тип уплотнения: уплотнительное кольцо - обеспечивает плотную посадку вокруг кабеля
• Цвет: 7035 (серый) - универсальный цвет для промышленного оборудования
• Исполнение: прямолинейное - кабель вводится прямо, без поворотов
• Покрытие: необработанная поверхность - не требует дополнительной подготовки перед монтажом

Совместимость и монтаж

Сальник EKF PROxima PLC-PG-11-R ввинчивается в предварительно просверленное отверстие диаметром 18 мм с резьбой стандарта PG11. Установка выполняется вручную - достаточно затянуть рукой до упора, затем слегка подтянуть ключом (не перетягивать!). Кабель протягивается через центральное отверстие сальника; уплотнительное кольцо самонастраивается по диаметру провода в пределах 5–10 мм. Совместим с любыми типами кабелей: силовыми, контрольными, многожильными и одножильными, если их внешний диаметр попадает в указанный диапазон.

Безопасность и стандарты

Сальник выполнен из материала без содержания галогенов - безопасен при возможном возгорании, не выделяет токсичных паров. Соответствует требованиям к материалам для электротехнического оборудования в условиях повышенной влажности и запылённости. Применим в соответствии с ГОСТ Р МЭК 60947-5-1 и другими нормами для компонентов кабельных вводов.

Преимущества

• Высокая долговечность: полиамид не корродирует, не теряет эластичность при температурных колебаниях
• Лёгкая установка: не требуется специальных инструментов - монтаж одним движением
• Герметизация без дополнительных материалов: уплотнительное кольцо работает автономно
• Подходит для массовой замены: комплект из 20 штук экономит время при ремонте или сборке нескольких щитов

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не гарантирует защиту от струй под давлением или длительного контакта с жидкостью
• Не рекомендован для кабелей с диаметром менее 5 мм или более 10 мм - возможен риск проскальзывания или недостаточной герметизации
• Не следует использовать в местах с высокими механическими нагрузками на кабель - сальник не является креплением, он лишь фиксирует и герметизирует
• Не подходит для ввода труб или гибких шлангов - только для кабелей с круглым сечением

Примеры использования

• Ввод кабеля питания в щит учёта энергии на этаже многоэтажного дома
• Закрытие кабельных входов в панель управления станком на производстве
• Фиксация сигнальных проводов в контроллере автоматической системы
• Монтаж в распределительных коробках на открытых площадках (при условии отсутствия прямого дождя)

Практические советы

• Перед установкой проверьте диаметр кабеля штангенциркулем - даже 0,5 мм выхода за пределы 5–10 мм снижают эффективность уплотнения
• Если кабель слишком тонкий (например, 4 мм), используйте дополнительный кабельный стягивающий элемент внутри сальника
• При монтаже в металлические щиты убедитесь, что отверстие имеет правильную резьбу PG11 - иначе сальник не закрутится
• При необходимости замены - старые сальники легко демонтировать: просто открутите их против часовой стрелки
• Храните в сухом месте - хотя материал устойчив к влаге, длительное воздействие сырости может повлиять на качество уплотнительного кольца
