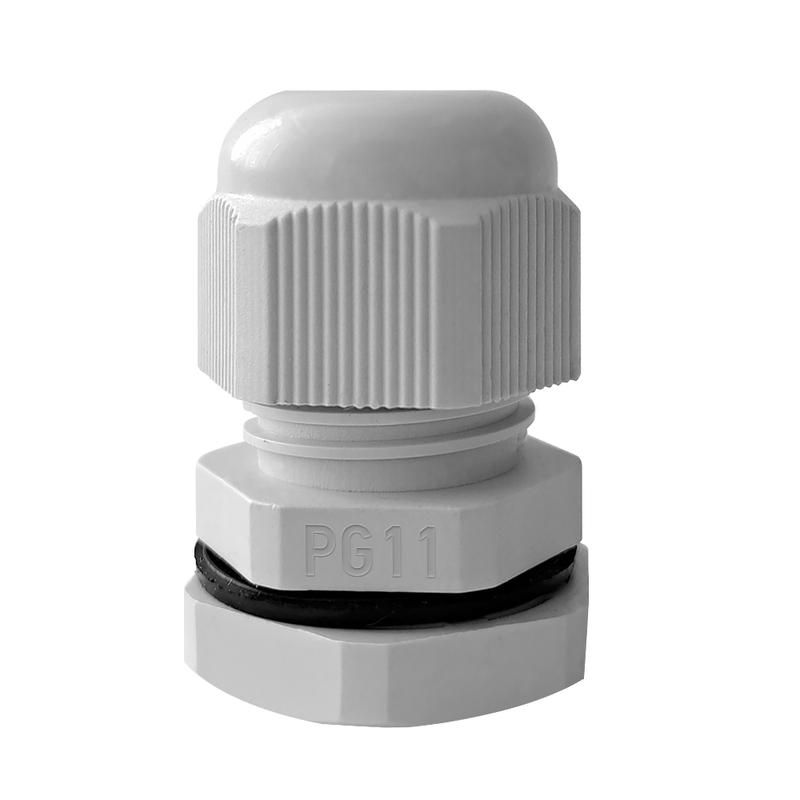

Ввод кабельный (сальник) PG-11 IP68 сер. TOKOV ELECTRIC TKE-PG-11-G

Ввод кабельный (сальник) PG-11 IP68 серия от TOKOV ELECTRIC - надёжный элемент для герметичного ввода кабелей диаметром 7–9 мм в корпуса оборудования. Артикул tke-pg-11-g обеспечивает высокую степень защиты IP68 из прочного полиамида, что делает его подходящим для жестких условий эксплуатации.

Назначение и область применения

Ввод кабельный (сальник) PG-11 IP68 серия используется для герметизации мест прохода кабелей через стенки электрооборудования, распределительных щитов, станков и других устройств. Подходит для установки в условиях повышенной влажности, запылённости, на улице или внутри помещений с агрессивной средой. Применяется в промышленной автоматике, транспорте, энергетике и системах управления.

Технические характеристики

• Тип резьбы: PG (немецкий стандарт для кабельных вводов)
• Номинальный размер резьбы: PG-11
• Шаг резьбы: 1,41 мм
• Диапазон диаметров кабеля: 7–9 мм
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал: полиамид (PA) - устойчив к механическим нагрузкам и химическим воздействиям
• Цвет: серый (RAL 7035)
• Рабочая температура: от –40 C до +80 C
• Тип уплотнения: эластичное кольцо, обеспечивающее плотную посадку вокруг кабеля

Совместимость и монтаж

Ввод кабельный (сальник) PG-11 IP68 серия совместим со стандартными отверстиями под резьбу PG-11. Для монтажа требуется предварительно просверленное отверстие соответствующего диаметра - обычно 11,5–12 мм. Установка выполняется путём завинчивания в корпус до упора. Кабель вставляется внутрь, уплотнительное кольцо деформируется и создаёт герметичный контакт. Не требует дополнительных инструментов - достаточно гаечного ключа для затяжки.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60529 для классификации степени защиты IP. Материал полиамид (PA) не поддерживает горение и имеет хорошую электрическую изоляцию. Нет открытых металлических частей - исключена возможность возникновения коррозии или электротока через корпус.

Преимущества

• Высокая герметичность IP68 - выдерживает постоянное погружение в воду, в отличие от более распространённых IP67
• Устойчивость к перепадам температур - работает в суровых климатических зонах
• Легкая установка - не нуждается в специальных инструментах или подготовке поверхности
• Долговечность материала - полиамид не трескается при низких температурах и не теряет форму при нагреве
• Электроизолирующий материал - безопасен для использования в цепях переменного и постоянного тока

Ограничения применения

• Не предназначен для кабелей с внешним диаметром менее 7 мм или более 9 мм - возможна утечка или повреждение уплотнения
• Не рекомендован для использования с кабелями с жёсткой бронёй или металлической оплёткой - может повредить уплотнительное кольцо
• Пластиковый корпус не рассчитан на ударные нагрузки выше нормы - не применяйте там, где есть риск механических повреждений
• Не следует использовать в средах с растворителями, маслами или агрессивными химикатами - даже устойчивый полиамид может разрушаться под действием некоторых веществ

Примеры использования

• Герметизация входа силового кабеля в промышленный контроллер
• Подключение датчиков в наружных шкафах на объектах ЖКХ
• Ввод кабелей в оборудование для пищевой промышленности, где важна мойка под давлением
• Фиксация сигнальных проводов в системах автоматического полива
• Закрытие отверстий в подземных распределительных коробках

Практические советы

• Перед установкой проверьте точный диаметр кабеля - он должен попадать в диапазон 7–9 мм. Если кабель слишком тонкий, используйте дополнительную изоляционную трубку.
• При монтаже в металлические корпуса убедитесь, что резьба в отверстии чистая и не повреждена - иначе будет плохая герметизация.
• Не переусердствуйте при затяжке - избыточный момент может деформировать пластиковую резьбу и вызвать трещины.
• Для кабелей с большой гибкостью (например, многожильные) выбирайте этот сальник вместо жёстких моделей - он лучше адаптируется к движению.
• Артикул tke-pg-11-g можно заменить аналогами с такой же резьбой PG-11 и IP68, но только если материал и рабочая температура совпадают.
