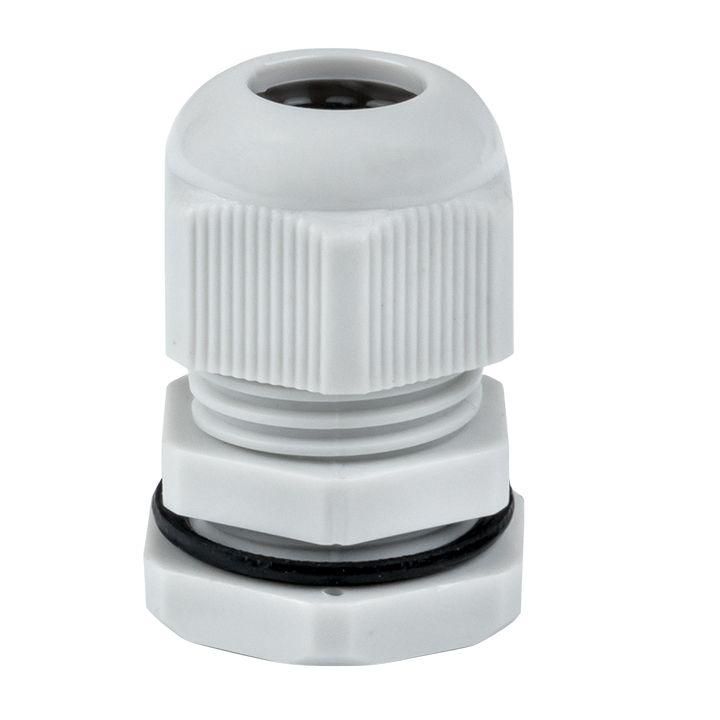

Сальник PG13,5 IP54 d-отверстия 20мм, d-проводника 6-12мм EKF PROxima | plc-pg-13.5

Сальник кабельный PG13,5 IP54 от EKF (артикул plc-pg-13.5) предназначен для надёжного и герметичного ввода кабелей в электрооборудование, обеспечивая защиту от пыли, влаги и механических воздействий. Продукт из серии PROxima подходит для установки в распределительных щитах, шкафах и коробках промышленного и бытового назначения.

Назначение и область применения

Сальник кабельный PG13,5 IP54 используется для безопасного прохода кабелей через стенки электрических корпусов — распределительных щитов, шкафов, боксов и распаечных коробок. Он предотвращает попадание пыли и влаги внутрь оборудования, одновременно фиксируя кабель и защищая его от перегибов и истирания.

Подходит для условий с повышенной запылённостью, влажностью или периодическими перепадами температур — например, на производстве, в системах автоматизации, на объектах ЖКХ и транспорта.

Технические характеристики

• Тип резьбы: PG13,5 — стандартизированная метрическая резьба для кабельных вводов
• Диаметр отверстия: 20 мм — позволяет пропускать кабели с наружным диаметром до 12 мм
• Диапазон диаметров кабеля: 6–12 мм — оптимально для медных и многожильных силовых кабелей
• Степень защиты: IP54 — защита от пыли (не полностью, но достаточна для большинства помещений) и брызг воды со всех сторон
• Материал: полиамид PA — прочный, химически стойкий, не выделяет токсинов при нагреве
• Температурный режим: от –40 °C до +80 °C — работает в холодных и жарких условиях
• Уплотнение: многослойное кольцо — обеспечивает плотную посадку на кабеле даже при колебаниях диаметра
• Длина резьбы: 9 мм — достаточно для надёжного закручивания в стандартные отверстия
• Размер шестигранника: 24 мм — удобно затягивать ключом
• Цвет: серый — совместим с большинством металлических и пластиковых корпусов
• Гарантия: 84 месяца — подтверждает долговечность материала
• Безгалогенный состав: да — соответствует экологическим нормам RoHS
• Форма: прямолинейная — не требует изгиба при монтаже
• Покрытие: необработанное — не имеет антикоррозийного слоя, но не нуждается в нем благодаря материалу

Совместимость и монтаж

Сальник кабельный PG13,5 IP54 ввинчивается в подготовленное резьбовое отверстие M20×1,5 (стандартное для PG13,5) на корпусе щита или шкафа. Для монтажа требуется ключ на 24 мм.

Перед установкой кабель продевается через центральное отверстие сальника. Уплотнительное кольцо само регулирует степень сжатия — чем больше диаметр кабеля в пределах 6–12 мм, тем плотнее прилегание. После вставки кабеля сальник затягивается до упора, не допуская перекоса.

Не используйте с кабелями меньше 6 мм — они будут болтаться внутри, снижая герметичность. Кабели более 12 мм не войдут — выбирайте другой тип ввода.

Безопасность и стандарты

Сальник соответствует требованиям IEC 60529 (класс защиты IP54) и EN 62444. Материал полиамид не содержит галогенов, что исключает образование токсичных газов при возгорании. Гарантия 84 месяца указывает на соответствие европейским стандартам надёжности.

Преимущества

• Многослойное уплотнение гарантирует герметичность даже при неравномерном диаметре кабеля
• Высокая механическая прочность полиамида — не трескается при ударах и вибрациях
• Широкий температурный диапазон — подходит для холодных складов и жарких машинных залов
• Легко монтировать — не требует специальных инструментов кроме стандартного ключа
• Экологичный состав — безопасен для людей и окружающей среды

Ограничения применения

• Не предназначена для постоянного погружения в воду — IP54 не обеспечивает герметичность при длительном контакте с жидкостью
• Не рекомендован для кабелей с диаметром менее 6 мм — возможен проскок и потеря герметичности
• Не подходит для высоких давлений — не является взрывозащищённым элементом
• Не применяется в агрессивных химических средах — хотя полиамид стоек, он не рассчитан на кислоты и растворители
• Не следует использовать в качестве крепления для тяжёлых кабелей — нагрузка должна передаваться на другие точки крепления

Примеры использования

• Ввод кабеля питания в распределительный щит на производственной линии
• Герметизация входа сигнальных кабелей в контроллер PLC
• Проход кабеля в шкаф управления насосной станцией
• Подключение датчиков в наружных ящиках с защитой от сырости
• Монтаж в электронных корпусах для систем видеонаблюдения

Практические советы

• Выбирайте сальник по максимальному внешнему диаметру кабеля — не ориентируйтесь на число жил
• Если кабель чуть тоньше 6 мм — используйте термоусадку вокруг него перед установкой
• Затягивайте сальник равномерно — перекос может повредить уплотнительное кольцо
• Проверьте резьбу в корпусе перед установкой — грязь или деформация могут помешать герметизации
• Для частых замен кабелей — рассмотрите модели с быстрозажимными механизмами; этот сальник лучше для стационарных решений
• Сальник кабельный PG13,5 IP54 от EKF (plc-pg-13.5) можно комбинировать с другими изделиями серии PROxima — все компоненты совместимы по стандартам
