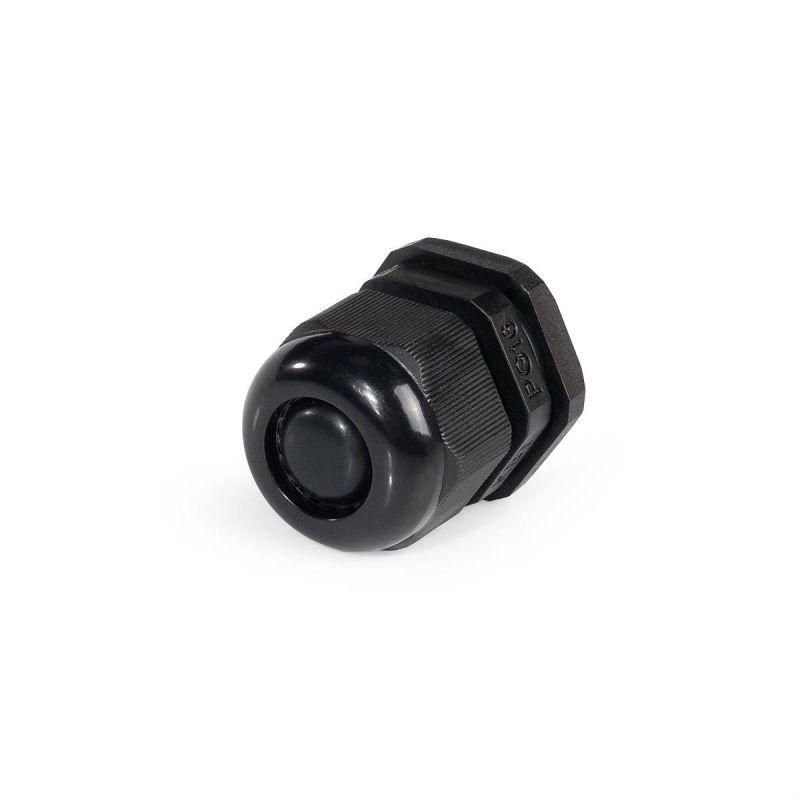

Ввод кабельный пластиковый PG 16 (10-14 мм) черн. (уп.100шт) Fortisflex 88643 КВТ

Ввод кабельный пластиковый PG 16 (10-14 мм) черный от Fortisflex и КВТ обеспечивает надёжную герметизацию кабелей в электрощитах и оборудовании, выдерживая экстремальные температуры и агрессивные среды. Артикул 88643 соответствует требованиям промышленной автоматизации и энергетики.

Назначение и область применения

Ввод кабельный пластиковый PG 16 (10-14 мм) черный предназначен для герметичного прохода кабелей через стенки электрических шкафов, распределительных щитов, станков и другого оборудования. Подходит для установки в условиях повышенной запылённости, влажности, воздействия масел и топлив. Применяется в промышленной автоматизации, машиностроении, энергетике и транспорте.

Технические характеристики

• Диаметр кабеля: 10–14 мм — подходит для одножильных и многожильных кабелей указанного сечения
• Резьба: PG 16 — стандартизированная электроарматурная резьба по DIN 40430
• Материал корпуса: полиамид PA6.6 (нейлон) — самозатухающий, не содержит галогенов, соответствует UL94V2
• Уплотнитель: неопрен — эластичный, устойчив к маслам, бензину, дизтопливу и химикатам
• Степень защиты: IP65 — полная защита от пыли и струй воды из любого направления
• Температурный диапазон: -40 °C до +100 °C (кратковременно до +120 °C)
• Исполнение: прямолинейное — кабель вводится прямо, без поворотов
• Контргайка: есть — позволяет фиксировать устройство и компенсировать напряжение в трубопроводе
• Размер ключа: 30 мм — удобно затягивать обычным рожковым ключом
• Цвет: чёрный — устойчив к УФ-излучению, не выгорает на солнце
• Состав: безгалогенный — безопасен при возгорании, не выделяет токсичных паров

Совместимость и монтаж

Ввод кабельный пластиковый PG 16 (10-14 мм) черный устанавливается в подготовленное отверстие диаметром 16 мм в стенке шкафа. Для сверления рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А с матрицами НМПО-PG. После проделывания отверстия ввод вставляется внутрь, фиксируется контргайкой и затягивается ключом на 30 мм. Уплотнительное кольцо плотно обжимает кабель, исключая просачивание влаги и пыли.

Безопасность и стандарты

• Соответствие DIN 40430 — гарантирует совместимость с европейскими стандартами электрооборудования
• UL94V2 — материал корпуса не распространяет пламя и самотушится после удаления источника огня
• IP65 — защищает от пылевых частиц и водяных струй, что важно для работы в цехах и на открытых площадках
• Безгалогеновая формула — снижает риск образования ядовитых газов при пожаре, соответствует нормам безопасности для закрытых помещений

Преимущества

• Уплотнитель из неопрена сохраняет эластичность даже при минусовых температурах
• Засечки на контргайке предотвращают самоотвинчивание при вибрации
• Маркировка размера ключа (30 мм) на гайке ускоряет монтаж и исключает ошибки
• Защитная мембрана внутри корпуса дополнительно задерживает пыль перед уплотнителем
• Высокая термостойкость позволяет использовать в местах с перегревом оборудования

Ограничения применения

• Не предназначено для постоянного погружения в воду — степень защиты IP65 не равна IP67/IP68, указанным в описании производителя; реальная защита — IP65
• Не подходит для кабелей меньше 10 мм — возможен люфт и потеря герметичности
• Не рекомендуется для кабелей с жёсткой бронёй или внешним диаметром более 14 мм — может повредить уплотнитель
• При температурах выше +100 °C длительное время эксплуатация не гарантирована — допускается лишь кратковременная нагрузка до +120 °C

Примеры использования

• Подключение силовых кабелей к частотному преобразователю в цехе
• Ввод сигнальных проводов в систему управления станком ЧПУ
• Герметизация входа кабеля в распределительный щит на улице
• Прокладка кабелей в насосных станциях с высокой влажностью
• Электрооборудование в пищевой промышленности — благодаря безгалогенному составу легко моется и соответствует санитарным нормам

Практические советы

• Перед установкой проверьте диаметр кабеля — он должен точно попадать в диапазон 10–14 мм
• Используйте только подходящие прессы и матрицы (например, НМПО-PG); некорректное отверстие нарушит герметичность
• Затягивайте контргайку рукой до упора, затем доверните ключом на ¼ оборота — переусиливать нельзя, чтобы не треснул корпус
• Если кабель слишком мягкий, используйте втулку-усилитель внутри ввода для лучшего обжима
• При замене старого ввода — всегда проверяйте состояние уплотнительного кольца; при потере эластичности замените его
• Для монтажа в металлические панели толщиной более 5 мм — убедитесь, что длина резьбы достаточна для надёжной фиксации
