Сальник PG21 IP54 (2 шт) d отв. 28 мм / провод. 13-18 PROxima | plc-pg-21-2-r EKF

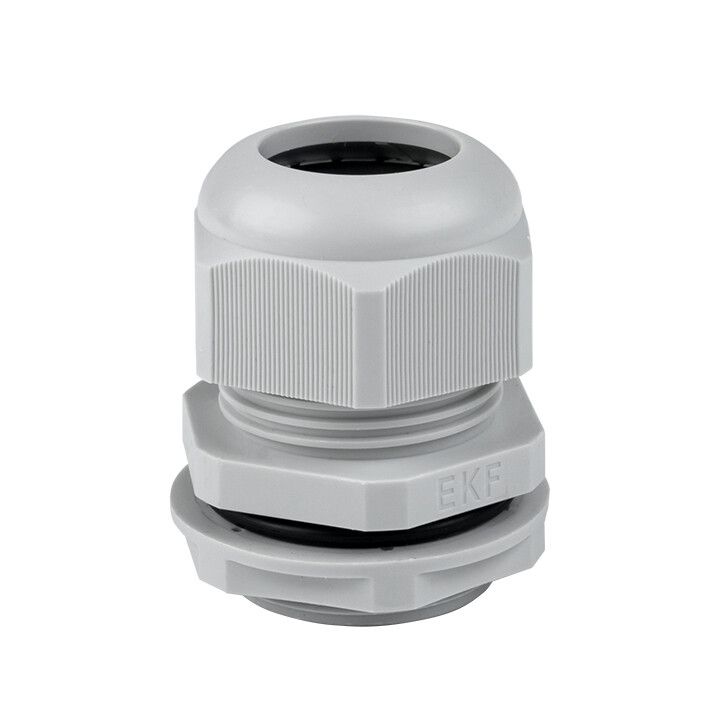

Сальник EKF PLC-PG-21-2-R предназначен для герметичного ввода кабелей в корпуса оборудования с резьбовым соединением типа PG21. Он обеспечивает защиту от пыли и брызг воды (IP54), сохраняет целостность изоляции и фиксирует кабель на месте - особенно важен для промышленной автоматизации, щитов управления и внешних установок.

Назначение и область применения

Сальник EKF PLC-PG-21-2-R используется для ввода силовых и сигнальных кабелей в электрооборудование, где требуется герметизация входного отверстия. Подходит для монтажа в распределительных щитах, пультах управления, станках, конвейерах и других устройствах, работающих в условиях повышенной запылённости или влажности. Применяется там, где важно предотвратить попадание пыли и влаги внутрь корпуса, не требуя полной герметизации.

Технические характеристики

• Тип резьбы: PG21 - стандартизированная метрическая резьба с шагом 1,5 мм, совместима с корпусами и крышками, имеющими соответствующую резьбу
• Диаметр кабеля: 13–18 мм - оптимальный диапазон для кабелей с внешним диаметром в этих пределах; слишком тонкий или толстый кабель снижает эффективность уплотнения
• Диаметр отверстия корпуса: 28 мм - необходимый размер для правильной посадки сальника в монтажное отверстие
• Степень защиты: IP54 - защищает от пыли (не полностью, но в достаточной степени для большинства помещений) и от брызг воды с любого направления
• Материал: полиамид PA - прочный, химически стойкий, устойчив к механическим нагрузкам и перепадам температур
• Температура эксплуатации: от –40 C до +80 C - работает в холодных цехах и жарких помещениях, включая outdoor-установки
• Уплотнение: резиновое кольцо - обеспечивает плотную посадку вокруг кабеля, не деформируется при затяжке
• Цвет и покрытие: серый, необработанная поверхность - не требует дополнительной обработки, легко визуально отличается от металлических элементов
• Состав: без галогенов - безопасен при возгорании, не выделяет токсичных газов

Совместимость и монтаж

Сальник EKF PLC-PG-21-2-R ввинчивается в подготовленное резьбовое отверстие диаметром 28 мм. Для надёжной установки необходимо:

• Закрепить сальник вручную, затем подтянуть ключом - не переусердствуйте, чтобы не повредить резьбу или уплотнение
• Выбирать кабель с диаметром 13–18 мм: меньший кабель будет болтаться, больший - не войдёт или порвёт уплотнитель
• Использовать только с корпусами, имеющими резьбу PG21 (шаг 1,5 мм); несовместим с NPT, M20, G½ и другими типами
• Перед монтажом проверьте, что кабель не имеет острых краёв - они могут повредить уплотнительное кольцо

Безопасность и стандарты

Сальник EKF PLC-PG-21-2-R соответствует требованиям к материалам без галогенов, что делает его подходящим для применений в закрытых помещениях с высокими требованиями к экологической безопасности. Соответствие IP54 подтверждает соответствие ГОСТ IEC 60529. Материал полиамид PA не содержит свинца и других токсичных компонентов, допущен для использования в промышленной автоматике.

Преимущества

• Высокая механическая прочность материала - выдерживает вибрацию и ударные нагрузки
• Работает в широком температурном диапазоне - подходит для суровых условий
• Легко монтируется - не требует специальных инструментов
• Экологичный состав - безопасен при пожаре и утилизации
• Уплотнительное кольцо заменяемо - при необходимости можно заменить без замены всего сальника

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не гарантирует герметичность при длительном контакте с жидкостью
• Не рекомендуется использовать с кабелями менее 13 мм или более 18 мм - потеря герметичности и риск повреждения
• Не подходит для взрывоопасных зон (Zone 1/2) - не имеет взрывозащиты
• Не применяется в системах с высоким давлением внутри корпуса - рассчитан только на атмосферное давление

Примеры использования

• Ввод кабеля питания в шкаф управления станком ЧПУ
• Подключение датчиков уровня в промышленных резервуарах
• Фиксация сигнальных кабелей в распределительных щитах на открытых площадках
• Герметизация ввода в корпуса частотных преобразователей
• Монтаж в щитах автоматики на пищевых производствах - благодаря отсутствию галогенов

Практические советы

• Перед установкой протестируйте посадку кабеля - он должен свободно проходить через уплотнитель, но не болтаться
• Если кабель имеет жилы с острыми краями, используйте термоусадочную трубку или защитный колпачок перед введением в сальник
• При многократной замене кабелей периодически осматривайте уплотнительное кольцо - трещины или сплющенность требуют замены
• Сальник EKF PLC-PG-21-2-R совместим с продукцией серии PROxima - идеально сочетается с другими элементами этой линейки
• Храните в сухом месте, избегайте воздействия УФ-лучей - даже полиамид со временем стареет под прямыми солнечными лучами
