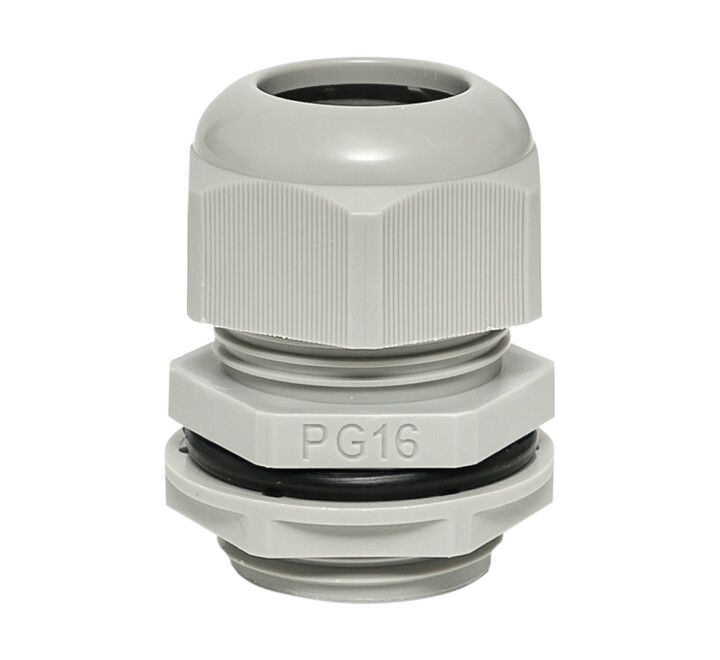

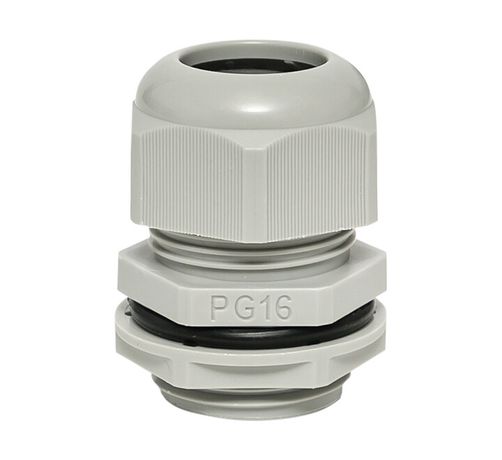

Сальник PG16 IP54 (2 шт) d отв. 21 мм / провод. 10-14 PROxima | plc-pg-16-2-r EKF

Сальник EKF plc-pg-16-2-r - это резьбовой кабельный ввод из полиамида с защитой IP54, предназначенный для герметичного прохода кабелей диаметром 10–14 мм через отверстие 21 мм. Подходит для установки в распределительные щиты, корпуса оборудования и другие устройства, требующие защиты от пыли и брызг воды.

Назначение и область применения

Сальник EKF plc-pg-16-2-r используется для фиксации и уплотнения кабелей при их входе в электрооборудование. Обеспечивает механическую фиксацию и предотвращает попадание пыли и влаги внутрь корпуса. Применяется в промышленной автоматизации, на станках, конвейерах, в системах управления, а также в условиях повышенной запылённости или влажности - например, на заводах, в цехах, на открытых площадках.

Технические характеристики

• Тип: резьбовой кабельный ввод
• Резьба: PG16 (шаг 1,5 мм)
• Диаметр отверстия в корпусе: 21 мм
• Диапазон диаметров кабеля: 10–14 мм
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но пыль не проникает в достаточном количестве, чтобы повредить оборудование) и от брызг воды со всех сторон
• Материал: полиамид (PA) - прочный, устойчивый к химическим воздействиям и перепадам температур
• Температура эксплуатации: от –40 C до +80 C
• Уплотнение: эластичное кольцо из термостойкого материала
• Исполнение: прямолинейное - кабель входит прямо, без изгиба
• Цвет: серый
• Галогены: отсутствуют - соответствует требованиям экологической безопасности
• Покрытие: необработанная поверхность - без антикоррозийного или декоративного слоя
• Количество в упаковке: 2 штуки

Совместимость и монтаж

Сальник EKF plc-pg-16-2-r ввинчивается в подготовленное резьбовое отверстие M21×1,5 (стандарт PG16) в стенке корпуса. Для монтажа требуется ключ или плоскогубцы - резьба имеет достаточно жесткий момент затяжки. Убедитесь, что толщина стенки корпуса позволяет плотно зафиксировать ввод без перекоса. Кабель вставляется в центральное отверстие сальника; уплотнительное кольцо сжимается при закручивании, обеспечивая герметичность. Не используйте силовые методы - не допускайте перегрузки резьбы.

Безопасность и стандарты

Сальник соответствует международному стандарту IEC 60423 для кабельных вводов. Материал полиамид не содержит галогенов, что снижает выделение токсичных веществ при возможном нагреве. Соответствует требованиям RoHS по ограничению опасных веществ.

Преимущества

• Высокая надёжность уплотнения даже при вибрациях благодаря эластичному кольцу
• Широкий температурный диапазон - работает в холодных и жарких условиях
• Устойчивость к маслам, смазкам и большинству промышленных химикатов
• Лёгкая установка - не требует специальных инструментов
• Экономичная упаковка - 2 штуки в комплекте, удобно для замены или двух точек подключения

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не гарантирует герметичность при длительном контакте с жидкостью
• Не рекомендован для кабелей с внешним диаметром менее 10 мм или более 14 мм - возможен проскок или недостаточное уплотнение
• Не подходит для высоких давлений - не рассчитан на применение в герметичных камерах под давлением
• Пластиковый корпус не выдерживает механических ударов - избегайте установки в местах с риском повреждения

Примеры использования

• Подключение кабелей питания и сигнала в распределительных щитах EKF PROxima
• Фиксация кабелей на промышленных контроллерах и частотных преобразователях
• Запитка датчиков и исполнительных механизмов в цехах с высокой запылённостью
• Монтаж в наружных ящиках управления освещением или вентиляцией

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен точно попадать в диапазон 10–14 мм. Если кабель слишком тонкий, используйте дополнительную изоляцию или переходник.
• При многократной сборке/разборке следите за состоянием уплотнительного кольца - при трещинах или деформации замените сальник.
• Затягивайте сальник равномерно - перекос может привести к протечке или повреждению резьбы.
• Для кабелей с металлической оплёткой убедитесь, что она не задевает резьбу - это может вызвать повреждение или плохой контакт заземления.
• Сальник EKF plc-pg-16-2-r совместим с другими изделиями серии PROxima - можно использовать в одной системе с аналогичными элементами.
