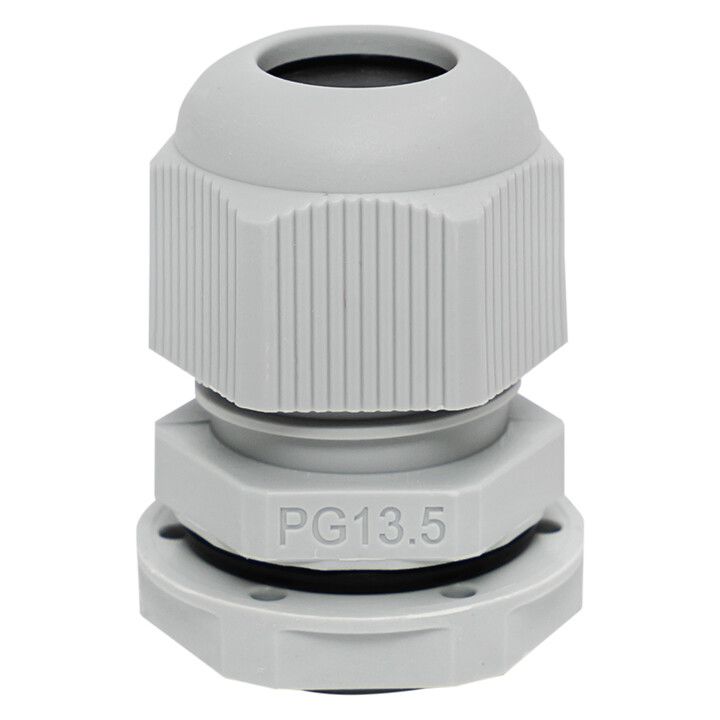

Сальник PG13,5 IP54 (2 шт) d отв. 21 мм / провод. 6-12 PROxima | plc-pg-13.5-2-r EKF

Сальник EKF PROxima plc-pg-13.5-2-r предназначен для герметичного прохода кабелей через стенки корпусов оборудования. Он обеспечивает защиту от пыли и брызг воды (IP54), сохраняет целостность изоляции и фиксирует кабель на месте. Подходит для установки в распределительных щитах, пультах управления и промышленной автоматике.

Назначение и область применения

Сальник EKF PROxima plc-pg-13.5-2-r используется для ввода кабелей в электрооборудование, где требуется защита от внешних воздействий. Его применяют там, где важна надёжная герметизация: в панелях управления, на станках, конвейерах, системах автоматизации и других устройствах, установленных в условиях повышенной запылённости или влажности. Уплотнение предотвращает попадание пыли и влаги внутрь корпуса, снижая риск короткого замыкания и выхода из строя компонентов.

Технические характеристики

• Тип резьбы: PG13.5 - совместима со стандартными отверстиями под PG-резьбу
• Диаметр отверстия корпуса: 21 мм - соответствует требуемому сверлению для монтажа
• Диапазон диаметров кабеля: 6–12 мм - позволяет использовать кабели сечением до 12 мм
• Материал: полиамид PA - прочный, химически стойкий, не выделяет токсичных веществ
• Степень защиты: IP54 - защищён от пыли (не полностью, но в достаточной степени для большинства условий) и брызг воды со всех сторон
• Рабочая температура: от –40 C до +80 C - подходит для холодных и жарких помещений
• Исполнение: прямолинейное - кабель вводится прямо, без поворотов
• Цвет: 7035 (серый) - стандартизированный цвет для промышленных изделий
• Уплотнение: эластичное кольцо - обеспечивает плотную посадку вокруг кабеля
• Галогены: отсутствуют - безопасен для окружающей среды и соответствует требованиям RoHS
• Упаковка: 2 штуки - удобно для замены или установки в нескольких точках

Совместимость и монтаж

Сальник EKF PROxima plc-pg-13.5-2-r устанавливается в подготовленное отверстие диаметром 21 мм с резьбой PG13.5. Для монтажа необходимо:

• Заготовить отверстие с правильной резьбой - проверьте соответствие перед установкой
• Подберите кабель с наружным диаметром в пределах 6–12 мм - слишком тонкий кабель не будет зажат, слишком толстый - не войдёт
• Вставьте сальник в отверстие и закрутите гайку рукой, затем подтяните ключом - не перетягивайте, чтобы не деформировать уплотнение
• Проверьте герметичность после монтажа - слегка потяните кабель, он не должен свободно двигаться

Безопасность и стандарты

Сальник соответствует требованиям безопасности для промышленного оборудования. Материал полиамид PA не содержит галогенов, что исключает образование токсичных газов при нагреве. Применение в соответствии с IP54 делает его подходящим для использования в помещениях класса IP54 и выше. Соответствует нормам RoHS по экологической безопасности.

Преимущества

• Высокая механическая прочность материала - выдерживает нагрузки при монтаже и эксплуатации
• Широкий диапазон рабочих температур - работает в суровых климатических условиях
• Эффективная герметизация благодаря уплотнительному кольцу - минимизирует риск проникновения пыли и влаги
• Легко монтируется - не требует специальных инструментов
• Упакован по две единицы - экономично для параллельной установки в нескольких точках

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не гарантирует защиту от струй под давлением или длительного контакта с жидкостью
• Не подходит для кабелей с диаметром менее 6 мм или более 12 мм - возможен проскок или повреждение уплотнения
• Не рекомендуется для высокочастотных сигналов без дополнительной экранировки - сам сальник не является ЭМИ-фильтром
• Не следует применять в местах с частыми вибрациями без дополнительной фиксации кабеля - может произойти усталостное разрушение уплотнения

Примеры использования

• Ввод кабеля питания в распределительный щит на заводе
• Фиксация сигнальных кабелей в пульте управления станком ЧПУ
• Проход кабеля в корпус датчика уровня на улице
• Монтаж в ящике автоматики теплового насоса

Практические советы

• Перед установкой проверьте реальный диаметр кабеля - измерьте его в нескольких местах, особенно если покрытие толстое
• Если кабель близок к минимальному значению (6 мм), используйте два сальника рядом - так повысится надёжность уплотнения
• При использовании в сырых помещениях регулярно осматривайте сальники на предмет трещин или деформаций
• Не используйте смазку при монтаже - она может размягчить полиамид и снизить герметичность
• При замене старого сальника - выбирайте тот же тип и размер; даже небольшое отличие в резьбе может сделать монтаж невозможным
