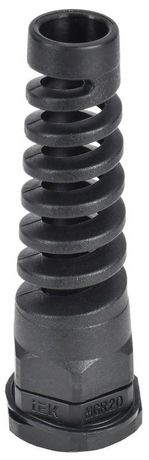

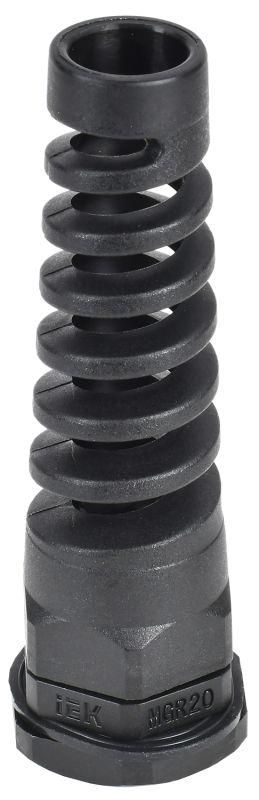

Сальник MGR 20 с гибким отводом d=6-12мм IP68 черный | YSA23-10-20-68-K02 IEK

Сальник MGR 20 с гибким отводом d=6–12 мм IP68 черный от IEK предназначен для герметичного ввода кабелей в электрооборудование, обеспечивая защиту от пыли, влаги и механических нагрузок. Артикул ysa23-10-20-68-k02 подходит для установки в щитовые шкафы, распределительные устройства и другие корпуса, где важна надёжная изоляция точки прохода.

Назначение и область применения

Сальник MGR 20 используется там, где кабель входит или выходит из металлического или пластикового корпуса - например, в силовых щитах, пультах управления, промышленном оборудовании. Он предотвращает попадание пыли, брызг воды и других загрязнений внутрь, сохраняя целостность электрической цепи. Гибкий отвод снижает риск повреждения жил кабеля при изгибе, что особенно важно в условиях вибраций или частых перемещений.

Технические характеристики

• Номинальный размер резьбы: 20 мм (M20x1.5)
• Диаметр кабеля: 6–12 мм - подходит для одножильных и многожильных кабелей среднего сечения
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид (PA) - прочный, устойчивый к химическим воздействиям и перепадам температур
• Температура эксплуатации: от –40 C до +100 C - работает в суровых климатических условиях
• Длина резьбы: 9 мм - достаточна для плотной фиксации в тонких стенках корпусов
• Размер ключа: 26 мм - удобно затягивать обычным гаечным ключом
• Тип уплотнения: уплотнительное кольцо - обеспечивает равномерное давление на кабель
• Наличие контргайки: да - позволяет закрепить сальник с двух сторон, исключая самоотвинчивание
• Защита от перегиба: да - встроенный мягкий переход смягчает изгиб кабеля
• Цвет: чёрный; покрытие: необработанное - без лака или краски, улучшает адгезию при окраске корпуса
• Исполнение: прямолинейное - кабель входит прямо, без угла

Совместимость и монтаж

Сальник MGR 20 совместим со всеми стандартными отверстиями М20 в корпусах щитового оборудования. Для монтажа:

• Заготовьте отверстие диаметром 20 мм с метрической резьбой M20x1.5
• Наденьте контргайку на кабель перед введением в сальник
• Протяните кабель через середину уплотнительного кольца
• Вкрутите сальник в корпус до упора, затем затяните контргайку с помощью ключа на 26 мм
• Убедитесь, что кабель не пережат - он должен свободно двигаться внутри уплотнения

Не используйте инструменты с острыми краями - они могут повредить полиамидную поверхность. Установка возможна как в вертикальных, так и горизонтальных поверхностях.

Безопасность и стандарты

Сальник соответствует требованиям IP68, что подтверждает его способность работать во влажных, запылённых и агрессивных средах. Материал полиамид PA устойчив к УФ-излучению, маслам и большинству бытовых растворителей. Продукт не содержит свинец и другие токсичные компоненты, соответствует RoHS.

Преимущества

• Гибкий отвод снижает риск обрыва жил кабеля при изгибе - продлевает срок службы проводки
• Контргайка гарантирует надёжную фиксацию даже при вибрациях
• Высокий класс защиты IP68 делает его подходящим для улицы, подземных камер, пищевых производств
• Широкий диапазон рабочих температур - от арктических холодов до нагрева рядом с двигателями
• Пластиковый корпус легче металла, не требует заземления, не ржавеет

Ограничения применения

• Не предназначена для кабелей с внешним диаметром менее 6 мм - уплотнение будет слабым, возможна протечка
• Не рекомендуется использовать с кабелями толще 12 мм - не получится плотно затянуть уплотнительное кольцо
• Не подходит для высоковольтных систем выше 1000 В переменного тока - требуется специализированный ввод
• Полиамид теряет прочность при постоянном контакте с ароматическими углеводородами (например, бензолом, толуолом)
• Прямолинейное исполнение не допускает изменения направления кабеля - если нужен угол, выбирайте другой тип ввода

Примеры использования

• Ввод кабеля питания в автоматический выключатель в щите на производстве
• Подключение датчиков уровня жидкости в резервуарах с повышенной влажностью
• Проход кабеля в корпус насосной станции, расположенной на улице
• Фиксация сигнальных проводов в пульте управления станком ЧПУ
• Монтаж в распределительных коробках на объектах ЖКХ с риском затопления

Практические советы

• Перед установкой проверьте диаметр кабеля штангенциркулем - точность +-0.5 мм критична для герметичности
• Если кабель слишком жёсткий, слегка согните его перед вводом - это облегчит прохождение через уплотнитель
• Не затягивайте контргайку с избытком - это деформирует уплотнительное кольцо и снижает защиту
• Для многожильных кабелей с оплеткой лучше использовать термоусадочные трубки на входе - это предотвратит расслоение
• При замене старого сальника удалите все остатки герметика - новый MGR 20 не требует дополнительной прокладки
• Артикул ysa23-10-20-68-k02 - единственный вариант с гибким отводом в линейке MGR 20 от IEK; аналоги без этой функции не обеспечивают ту же степень защиты кабеля
