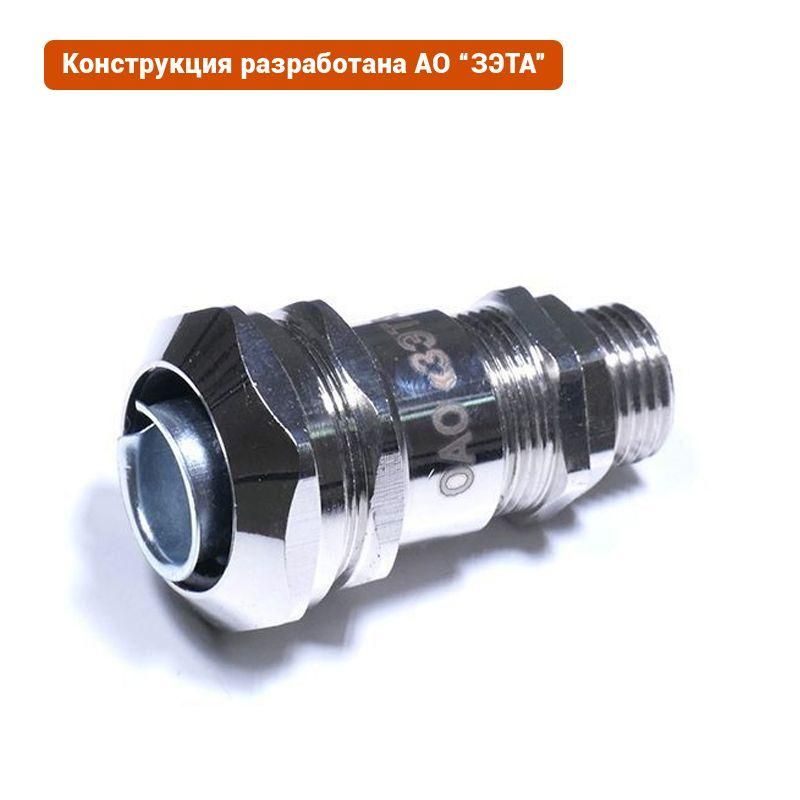

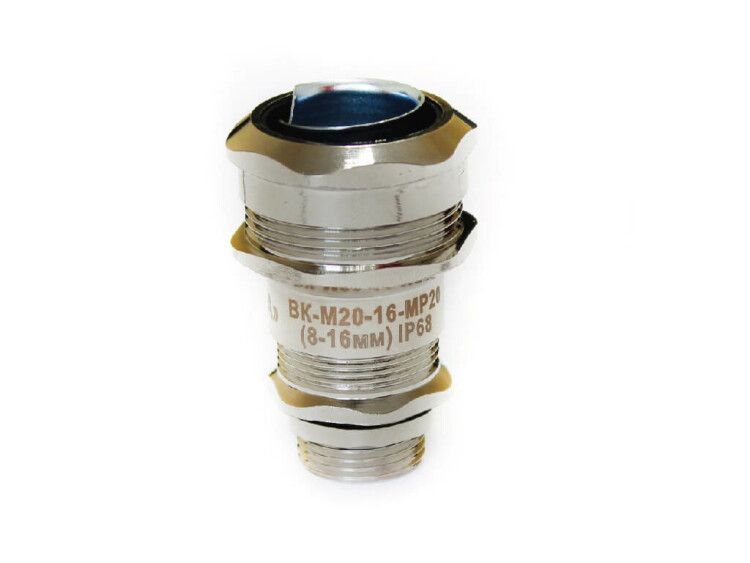

Кабельный ввод ВК-М20-16-МР20 IP68 для металлорукава — это герметичный сальник из латуни с никелированным покрытием, предназначенный для безопасного вывода кабеля из металлорукава в корпус оборудования с одновременным обеспечением электрического контакта между рукавом и корпусом. Бренд ЗЭТА Новосибирск выпускает этот продукт под артикулом zeta30013 для промышленных условий с высокими требованиями к защите.

Назначение и область применения

Кабельный ввод ВК-М20-16-МР20 IP68 используется для герметичного ввода кабелей, проложенных в металлорукаве, внутрь металлических корпусов: щитов управления, распределительных коробок, шкафов автоматики и другого промышленного электрооборудования. Он решает две задачи сразу: предотвращает попадание пыли и воды внутрь корпуса и создаёт надёжную цепь заземления между металлорукавом и корпусом, что требуется по пункту 1.7.77 ПУЭ. Подходит для установки на станках, конвейерах, насосных станциях, в условиях повышенной влажности, на улице или в помещениях с агрессивной средой.

Технические характеристики

• Номинальный размер резьбы: 20 мм
• Диапазон внешних диаметров кабеля: 8–16 мм
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Материал: латунь никелированная — прочная, коррозионностойкая, не требует дополнительной антикоррозийной обработки
• Длина резьбы: 20 мм — достаточна для плотного закручивания в толстые стенки корпусов
• Температурный диапазон: от –40 °C до +100 °C — работает в холодных и жарких условиях
• Тип уплотнения: резиновое кольцо — обеспечивает герметичность даже при изменении температуры
• Крепление: с контргайкой — позволяет фиксировать ввод без перекоса и легко регулировать затяжку
• Размер шестигранника: 22 мм — удобен для ключей стандартного набора
• Цвет: серый — визуально отличается от пластиковых аналогов, соответствует промышленному дизайну
• Не содержит галогенов — безопасен при возгорании, не выделяет токсичных паров
• Поддерживает ввод плоского кабеля — совместим с широким спектром типов проводов
• Ударопрочный — выдерживает механические нагрузки при монтаже и эксплуатации

Совместимость и монтаж

Кабельный ввод ВК-М20-16-МР20 IP68 совместим с любым металлорукавом, имеющим наружный диаметр, соответствующий допустимому диапазону кабеля (8–16 мм). Устанавливается через отверстие в корпусе. Процедура:

1. Продеть металлорукав через центральный канал ввода.
2. Надеть уплотнительное кольцо на конец рукава перед введением в корпус.
3. Закрутить ввод в корпус с помощью ключа на 22 мм до плотного прилегания.
4. Затянуть контргайку с противоположной стороны — это фиксирует положение и компенсирует вибрацию.

Обязательно проверьте, чтобы металлорукав был правильно обжат на входе — иначе уплотнение будет некорректным. Кабельный ввод ВК-М20-16-МР20 IP68 не требует сварки или дополнительных зажимов — вся цепь заземления реализована внутри конструкции: металлорукав → оконцеватель → зажимная муфта → штуцер → эквипотенциальная гайка → корпус.

Безопасность и стандарты

Кабельный ввод ВК-М20-16-МР20 IP68 соответствует требованиям пункта 1.7.77 ПУЭ — обеспечивает надёжное электрическое соединение между металлорукавом и корпусом, что является обязательным для систем заземления в промышленных объектах. Продукт изготовлен без галогенов, что снижает риск образования ядовитых веществ при нагреве или пожаре. Сертификаты соответствия указываются в документации производителя ЗЭТА Новосибирск.

Преимущества

• Высокая степень защиты IP68 — идеален для влажных, пыльных и агрессивных сред
• Латунь с никелированием — долговечнее стали, не ржавеет, не теряет эстетику
• Автоматическое заземление — не нужен отдельный провод заземления от рукава к корпусу
• Устойчивость к перепадам температур — сохраняет герметичность при замерзании и нагреве
• Готов к работе с плоским кабелем — экономит время на подготовке
• Ударопрочная конструкция — не трескается при случайных ударах во время монтажа

Ограничения применения

• Не предназначен для ввода кабелей с наружным диаметром менее 8 мм или более 16 мм — возможна потеря герметичности
• Не следует использовать в качестве основного крепления для тяжёлых кабелей — необходимо дополнительно фиксировать кабель ближе к вводу
• Не рекомендован для частого демонтажа — многократные сборки/разборки могут повредить резиновое уплотнение
• Не подходит для ввода в неметаллические корпуса — функция заземления не сработает без проводящего материала

Примеры использования

• Ввод кабеля питания в шкаф управления станком с металлорукавом
• Подключение датчиков на конвейере в пищевой промышленности (частая мойка, влага)
• Прокладка сигнальных линий в подземных коллекторах с высокой влажностью
• Монтаж освещения на открытых площадках с использованием металлорукава
• Системы аварийной сигнализации в химических цехах — где важны и герметичность, и заземление

Практические советы

• Перед установкой проверьте, что внутренний диаметр металлорукава соответствует наружному диаметру кабеля — иначе уплотнение не сработает
• Не используйте силовые инструменты при затяжке — достаточно усилия обычного ключа; переусилие деформирует резьбу
• Если кабель имеет жёсткую оболочку, слегка смажьте место прохода мыльным раствором — так легче ввести его без повреждения уплотнителя
• При необходимости замены уплотнительного кольца — заказывайте оригинальные запчасти от ЗЭТА Новосибирск, совместимые с артикулом zeta30013
• Для контроля качества заземления после монтажа — измерьте сопротивление между металлорукавом и корпусом: должно быть менее 0,1 Ом
