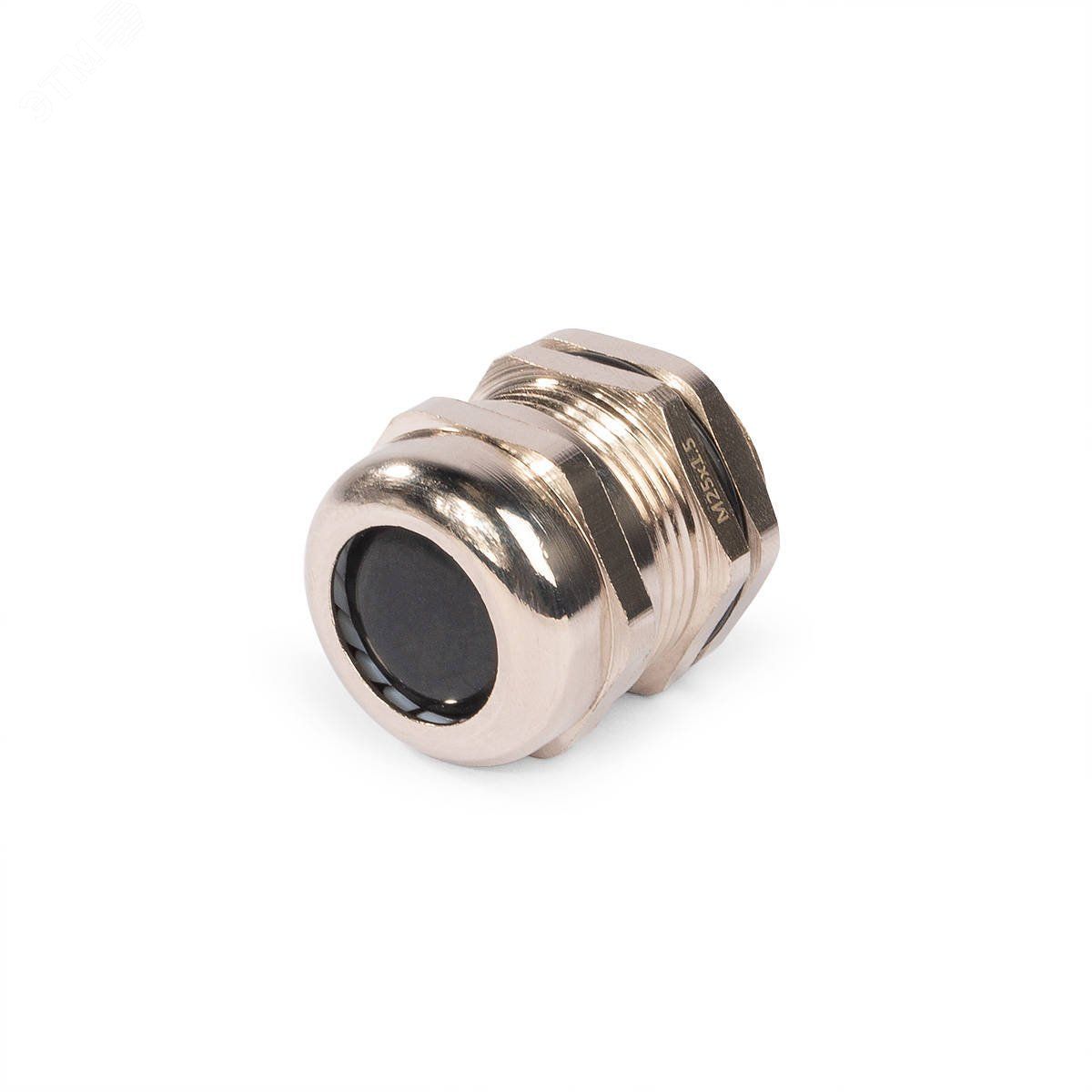

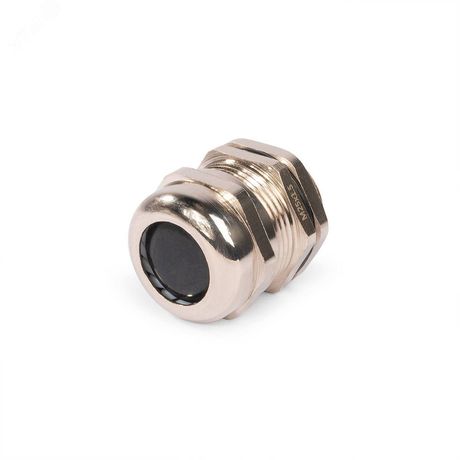

Ввод кабельный латунный MGM-EMC 20 (6-12 мм) | 89322 Fortisflex КВТ

Ввод кабельный латунный MGM-EMC 20 (6-12 мм) от Fortisflex и КВТ предназначен для герметичного вывода экранированных кабелей через стенки электрошкафов и распределительных устройств. Этот элемент обеспечивает надёжную защиту от пыли, воды и механических повреждений, сохраняя целостность экрана и заземление.

Назначение и область применения

Ввод кабельный латунный MGM-EMC 20 (6-12 мм) используется для прохода экранированных силовых и сигнальных кабелей через металлические корпуса электрощитов, пультов управления, промышленного оборудования. Подходит для установки в условиях повышенной запылённости, влажности, а также там, где требуется постоянное заземление экрана кабеля. Применяется в машиностроении, автоматизации, энергетике, пищевой и химической промышленности.

Технические характеристики

• Диаметр кабеля: 6–12 мм
• Материал корпуса, гайки и накидной гайки: никелированная латунь
• Прижимная вставка: нейлон 6.6 (UL94 V2)
• Уплотнители: неопрен
• Степень защиты: IP68 (полная герметизация, допускает длительное погружение в воду)
• Рабочая температура: от –40 C до +100 C; кратковременно - до +120 C
• Тип резьбы: метрическая, соответствует EN 60423
• Обеспечивает электрический контакт с корпусом за счёт острых выступов внутри гайки
• Устойчив к синтетическим маслам, бензину, дизтопливу и другим агрессивным жидкостям

Совместимость и монтаж

Ввод кабельный латунный MGM-EMC 20 (6-12 мм) устанавливается в подготовленное круглое отверстие диаметром 20 мм. Для сверления таких отверстий рекомендуются специальные гидравлические системы:

• ПГПО-60, ПГПО-60А, ПГПО-115
• ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А
• Матрицы МПО и наборы перфоформ НМПО-PG, НМПО-MG

Перед установкой необходимо проверить соответствие наружного диаметра кабеля интервалу 6–12 мм. Уплотнительная вставка должна плотно обжимать изоляцию кабеля - слишком тонкий или слишком толстый кабель снижает степень защиты. Гайка затягивается рукой до упора, затем доводится ключом до момента жесткой фиксации - переусиливать нельзя, чтобы не деформировать резьбу или уплотнители.

Безопасность и стандарты

• Соответствует требованиям EN 60423 для метрической резьбы
• Материалы прижимной вставки сертифицированы по UL94 V2 (самозагасаемость пластика)
• Степень защиты IP68 подтверждает возможность работы в условиях длительного контакта с водой
• Не содержит свинец и другие запрещённые вещества согласно RoHS

Преимущества

• Никелированная латунь обеспечивает высокую коррозионную стойкость и долгий срок службы даже в агрессивных средах
• Эффективное заземление экрана кабеля благодаря острым выступам на внутренней поверхности гайки - исключает необходимость дополнительных перемычек
• Неопреновые уплотнители сохраняют эластичность при экстремальных температурах
• Нейлоновая вставка предотвращает пережим кабеля и снижает риск повреждения жил
• Поддерживает герметичность при колебаниях температур и вибрациях

Ограничения применения

• Не предназначена для использования с неэкранированными кабелями - потеряется функция ЭМИ-защиты и заземления
• Не рекомендуется применять при давлении выше атмосферного - не является герметичным соединением под давлением
• Запрещено использовать с кабелями диаметром менее 6 мм или более 12 мм - возможна утечка или разрушение уплотнителей
• Не следует применять в средах с растворителями на основе ацетона, бензола или других органических веществ - они разрушают неопрен

Примеры использования

• Ввод экранированного кабеля в шкаф ЧПУ станка
• Проход кабеля в распределительном щите на производстве с частыми мойками (пищевая промышленность)
• Подключение датчиков в системах автоматизации на нефтегазовых объектах
• Фиксация кабелей в корпусах насосов и компрессоров, работающих в условиях влажности и масел

Практические советы

• Перед монтажом проверьте, что кабель имеет экранирующую оплётку - иначе ввод теряет смысл
• Используйте только указанные инструменты для пробивки отверстий - некорректный размер отверстия нарушает герметичность
• При замене уплотнителей используйте оригинальные детали - аналоги могут не обеспечивать нужную плотность
• При многократных сборках/разборках контролируйте состояние резьбы - износ может привести к потере герметичности
• Для кабелей с большим числом жил и толстой изоляцией выбирайте максимальный диапазон (до 12 мм) - это продлит срок службы уплотнителя
