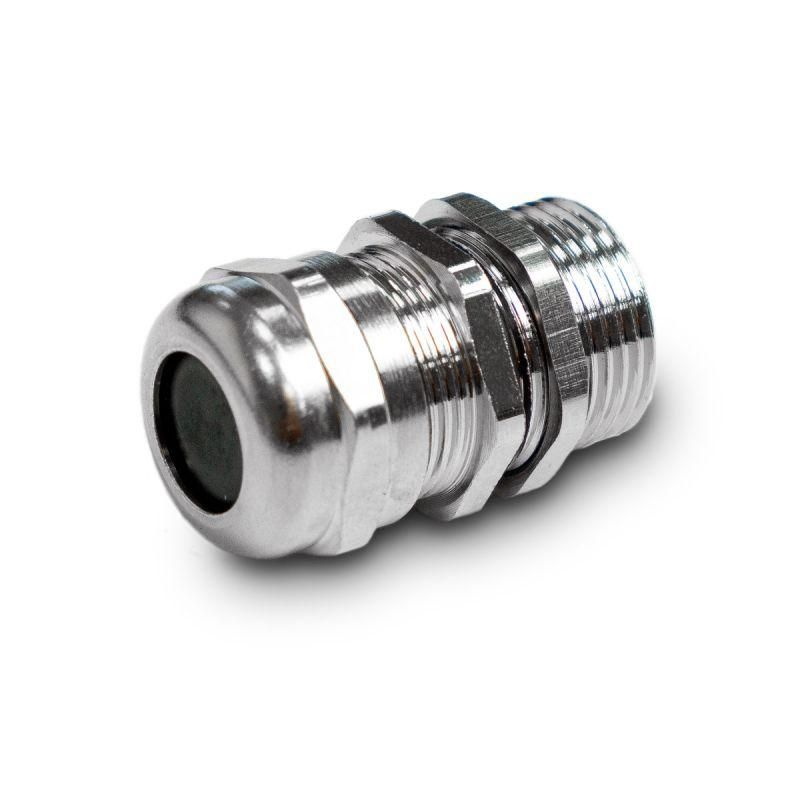

Кабельный ввод ВК-ЛР-М20-12-L12 IP66/IP67/IP68 | zeta34855 ГОФРОМАТИК ЗЭТА

Ввод кабельный ВК-ЛР-М20-12-L12 IP66/IP67/IP68 - герметичная муфта для надёжного ввода кабеля в корпуса оборудования, обеспечивает защиту от пыли, воды и механических воздействий. Подходит для установки в условиях повышенной влажности, на улице или в промышленных зонах. Бренд ЗЭТА Новосибирск, артикул zeta34855.

Назначение и область применения

Ввод кабельный ВК-ЛР-М20-12-L12 IP66/IP67/IP68 предназначен для герметизации мест прохода кабелей через стенки электрооборудования, щитов, шкафов и корпусов. Обеспечивает сохранение степени защиты IP66–IP68 даже после многократных циклов подключения/отключения. Применяется там, где важна долговременная герметизация: на производствах, в системах автоматизации, на открытых площадках, в пищевой и химической промышленности.

Технические характеристики

• Номинальный диаметр резьбы: М20 - позволяет фиксировать ввод в отверстия с внутренней резьбой M20×1,5
• Длина корпуса: L12 мм - компактная форма для установки в ограниченном пространстве
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение до 1 м), IP68 (длительное погружение - зависит от условий изготовителя)
• Материал корпуса: термостойкий пластик, устойчивый к УФ-излучению и агрессивным средам
• Рабочая температура: от –40C до +80C
• Поддерживаемые диаметры кабеля: 6–12 мм - оптимально для силовых и сигнальных кабелей малого сечения

Совместимость и монтаж

Ввод кабельный ВК-ЛР-М20-12-L12 совместим со всеми стандартными отверстиями с резьбой M20×1,5. Для монтажа требуется предварительно просверленное отверстие соответствующего диаметра. Кабель вставляется в гофру, затем ввод затягивается гайкой до плотного прилегания. Герметизация достигается за счёт резинового уплотнительного кольца внутри корпуса - не требует дополнительных герметиков. Не рекомендуется перетягивать гайку - это повредит уплотнение.

Безопасность и стандарты

Ввод кабельный ВК-ЛР-М20-12-L12 соответствует требованиям IEC 60529 по классификации степеней защиты IP. Произведён в соответствии с российскими нормами безопасности для промышленного оборудования. Сертифицирован для работы в взрывоопасных зонах категории 1 и 2 при соблюдении правил установки.

Преимущества

• Тройная сертификация IP66/IP67/IP68 - один продукт покрывает широкий спектр условий эксплуатации
• Герметичность сохраняется при вибрациях и перепадах температур
• Не требует специальных инструментов для монтажа - достаточно обычного ключа
• Устойчив к маслам, бензину, щелочам и солевому туману
• Имеет антикоррозийную поверхность - не нуждается в окраске или дополнительной защите

Ограничения применения

• Не предназначена для ввода кабелей с внешним диаметром более 12 мм - возможна потеря герметичности
• Не используется для ввода трубопроводов, воздуховодов или гибких шлангов - только для кабелей
• Не рассчитана на постоянное давление выше 0,5 бар - не применяется в напорных системах
• При температурах ниже –40C материал становится хрупким - избегайте монтажа в экстремально холодных условиях без предварительного прогрева

Примеры использования

• Ввод кабеля в промышленный контроллер на конвейере
• Защита проводки в дождевых и снежных условиях на уличных камерах наблюдения
• Подключение датчиков уровня жидкости в резервуарах с высокой влажностью
• Монтаж в распределительных щитах на объектах водоснабжения и канализации

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен входить в диапазон 6–12 мм. Если кабель слишком тонкий, используйте термоусадку вокруг него перед вводом
• При монтаже в металлические корпуса убедитесь, что резьба в отверстии чистая и не имеет деформаций
• Для длительной эксплуатации в агрессивной среде периодически осматривайте уплотнение на предмет трещин или высыхания
• Артикул zeta34855 от ЗЭТА Новосибирск совместим с аналогами от ГОФРОМАТИК и ЗЭТАРУС - можно заменить при необходимости
• Не используйте смазку на резьбе - она снижает эффективность герметизации
