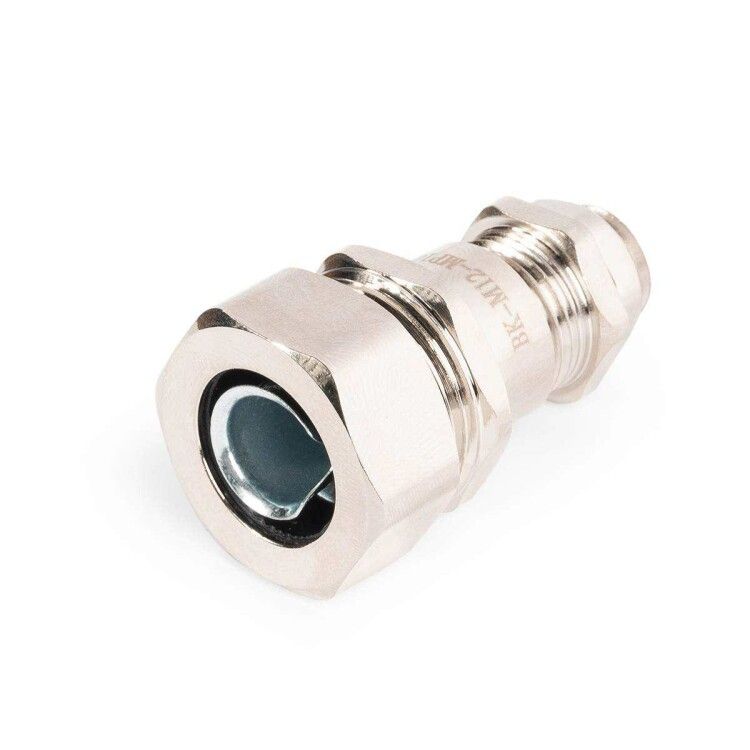

Ввод кабельный для металлорукава латунный ВК-М25(8-16 мм)-МР20 | 87950 Fortisflex КВТ

Ввод кабельный для металлорукава латунный ВК-М25(8-16 мм)-МР20 от Fortisflex и КВТ обеспечивает герметичный вывод кабелей из металлорукава в корпуса электрооборудования. Изделие сочетает функции кабельного ввода и муфты для металлорукава в одном компоненте, что упрощает сборку и повышает надёжность соединений.

Назначение и область применения

Ввод кабельный для металлорукава латунный ВК-М25(8-16 мм)-МР20 предназначен для герметичного прохода кабелей и проводов через стенки электрощитов, распределительных устройств и других металлических корпусов. Подходит для систем с металлорукавом диаметром до 25 мм. Применяется в условиях повышенной влажности, запылённости, а также на объектах с риском контакта с маслами, топливом и химически активными веществами — например, на промышленном оборудовании, транспорте, энергообъектах и в автоматизированных линиях.

Технические характеристики

• Материал корпуса и гаек: никелированная латунь
• Номинальная резьба: M20 по стандарту EN 60423
• Длина резьбы: 9 мм
• Диаметр кабеля: 8–16 мм
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Температурный диапазон: от –40 °C до +100 °C (кратковременно выдерживает до +120 °C)
• Уплотнение: два кольца из неопрена + прижимная вставка из самозатухающего нейлона 6.6 (UL94V2)
• Тип конструкции: разъемный сальник — позволяет установить без демонтажа кабеля
• Ключевой размер: 35 мм
• Цвет: никелевый (матовый блеск)
• EMC-исполнение: да — снижает радиочастотные помехи за счёт сплошного металлического корпуса

Совместимость и монтаж

Ввод кабельный для металлорукава латунный ВК-М25(8-16 мм)-МР20 совместим с металлорукавами диаметром до 25 мм. Устанавливается в предварительно просверленное отверстие в корпусе. Для формирования отверстия рекомендуются перфораторы с наборами перфоформ НМПО-MG или МПО. После сверления используется гидравлический пресс (например, ПГПО-60, ПГРО-60А, ППО-60) для обжима металлорукава вокруг входного участка. Гайка затягивается ключом на 35 мм. Благодаря разъемному дизайну, кабель можно ввести после установки — без его предварительной подготовки.

Безопасность и стандарты

• Соответствие стандарту EN 60423 для метрической резьбы
• Уплотнительные элементы соответствуют требованиям UL94V2 — материал не поддерживает горение
• IP68 обеспечивает безопасную работу в условиях постоянной влажности, мойки высокого давления и подземных кабельных трасс
• EMC-исполнение гарантирует минимальное влияние на чувствительную электронику

Преимущества

• Объединяет две функции — ввод кабеля и фиксацию металлорукава — в одном компоненте, экономя место и время монтажа
• Никелирование поверхности увеличивает коррозионную стойкость и улучшает эстетику
• Неопреновые уплотнители сохраняют эластичность при экстремальных температурах
• Устойчивость к синтетическим маслам, бензину, дизтопливу и другим агрессивным жидкостям
• Высокая механическая прочность корпуса из латуни исключает деформацию при нагрузках

Ограничения применения

• Не предназначено для использования в открытых воздушных линиях — требует жесткой фиксации в корпусе
• Максимальный диаметр кабеля ограничен 16 мм; более толстые провода не войдут
• Не следует использовать при температурах выше +120 °C даже кратковременно — возможна потеря герметичности
• Запрещено применять с неметаллическими рукавами — требуется именно металлорукав для обеспечения EMC и заземления

Примеры использования

• Подключение кабелей питания и управления к щитам на насосных станциях
• Ввод сигналов в корпуса частотных преобразователей на конвейерах
• Фиксация кабелей в распределительных пунктах на АЗС и нефтебазах
• Монтаж в автомобилях, железнодорожном транспорте и судовой аппаратуре
• Системы автоматизации в пищевой и химической промышленности

Практические советы

• Перед установкой проверьте внутренний диаметр металлорукава — он должен плотно подходить к корпусу ввода, чтобы обеспечить надёжный обжим
• При использовании гидравлического пресса применяйте правильную перфоформу — для резьбы M20 нужна форма НМПО-MG
• Не переусердствуйте при затяжке гайки — достаточно усилия, чтобы уплотнитель равномерно сжался, без деформации корпуса
• Для многожильных кабелей с мягкими изоляцией используйте термоусадочные трубки на выходе — это предотвращает перегиб и повреждение жил
• Проверяйте целостность уплотнительных колец перед каждым монтажом — признаки старения (трещины, потёртости) требуют замены
