Ввод кабельный латунный вентилируемый ВК-ВМ-М20 (6-12 мм) | 88245 Fortisflex КВТ

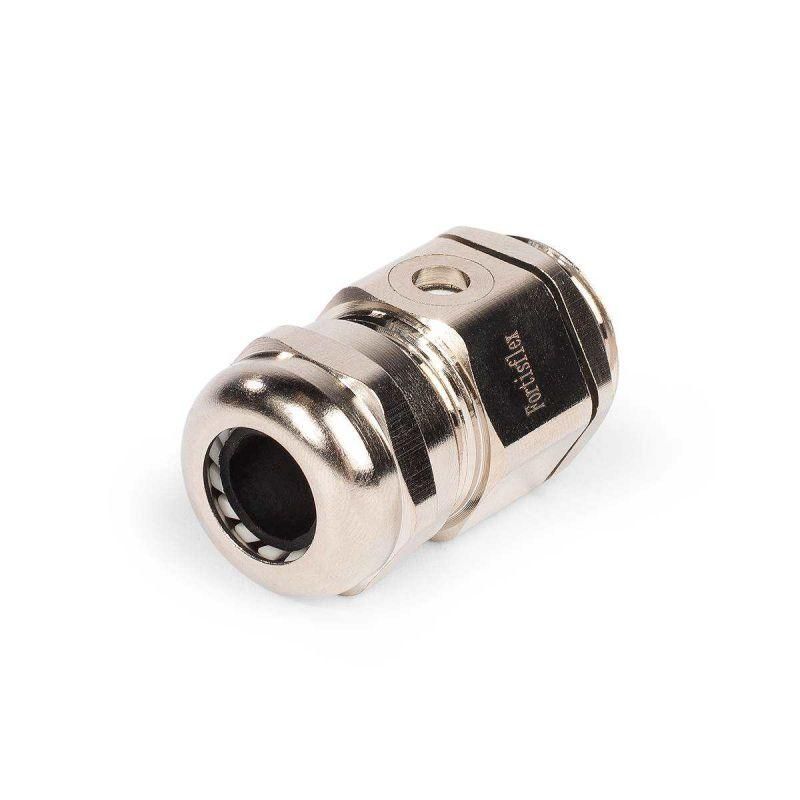

Ввод кабельный вентилируемый латунный ВК-ВМ-М20 (6–12 мм) от Fortisflex и КВТ сочетает функции герметичного кабельного ввода и вентиляционного клапана в одном устройстве. Подходит для установки в электрощитовые камеры, где важна защита от влаги, пыли и перепадов давления. Латунный корпус с никелированным покрытием обеспечивает долговечность в агрессивной среде.

Назначение и область применения

Ввод кабельный вентилируемый латунный ВК-ВМ-М20 (6–12 мм) предназначен для одновременного проведения кабелей и регулирования внутреннего давления в электрооборудовании. Он предотвращает образование конденсата за счёт вентиляции, снижает риск коррозии и повышает надёжность работы оборудования в условиях повышенной влажности или температурных колебаний.

Подходит для установки в шкафы управления, распределительные щиты, промышленную автоматизацию, системы на открытых площадках, оборудование в пищевой, химической и нефтегазовой отраслях.

Технические характеристики

• Материал корпуса: никелированная латунь — устойчива к коррозии, механическим нагрузкам и агрессивным средам;
• Резьба: M20 по стандарту EN 60423, длина резьбы — 8 мм;
• Диаметр кабеля: 6–12 мм — позволяет фиксировать кабели указанного диапазона без излишнего зажима;
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду;
• Температура эксплуатации: от –40 °C до +100 °C, кратковременно — до +120 °C;
• Уплотнение: неопреновое кольцо — эластично, устойчиво к маслам, топливу и старению;
• Прижимная вставка: нейлон 6.6, самозатухающий по UL94 V2 — безопасен при возгорании;
• Контргайка: есть — обеспечивает надёжную фиксацию на стенке шкафа;
• Размер ключа: 22 мм — удобно затягивать стандартными ключами;
• Исполнение: прямолинейное — компактная форма для плотной укладки;
• Заблокированная разъемность: да — можно демонтировать без потери герметичности;
• Покрытие: никелированное — антикоррозийное, декоративное, соответствует EMC-требованиям;
• EMC-исполнение: да — минимизирует помехи в радиочастотном спектре.

Совместимость и монтаж

Ввод кабельный вентилируемый латунный ВК-ВМ-М20 (6–12 мм) устанавливается в подготовленное отверстие диаметром 20 мм. Для сверления используется перфоратор с подходящей насадкой. После вставки корпуса затягивается контргайка ключом на 22 мм.

Разъёмная конструкция позволяет заменить уплотнительные элементы без удаления всего устройства — достаточно открутить накидную гайку.

Для точного сверления рекомендуются перфоформы КВТ: МПО или НМПО-MG. Пресс для монтажа — ПГПО-60, ПГРО-60А, ППО-60, ППО-115 и аналоги.

Безопасность и стандарты

• Соответствует требованиям EN 60423 для метрической резьбы;
• Уплотнители выполнены из материалов, сертифицированных по UL94 V2 — самозатухание при контакте с источником пламени;
• EMC-совместимость обеспечена металлическим корпусом и качественным экранированием;
• Работает в широком температурном диапазоне — допущено применение в холодильных установках и нагревательных системах.

Преимущества

• Функция двух в одном — экономит место и упрощает сборку шкафа;
• Высокая степень защиты IP68 — работает даже при постоянном контакте с водой;
• Никелированная поверхность — не требует дополнительной защиты, легко моется;
• Неопреновый уплотнитель — сохраняет эластичность при низких температурах и не трескается;
• Разборная конструкция — позволяет обслуживать устройство без замены всего ввода;
• EMC-защита — снижает уровень электромагнитных помех, что важно для чувствительной аппаратуры.

Ограничения применения

• Не предназначена для кабелей с диаметром менее 6 мм или более 12 мм — возможна потеря герметичности;
• Не следует использовать в условиях постоянного давления выше атмосферного — клапан рассчитан только на выравнивание, а не на принудительную вентиляцию;
• При температуре выше +120 °C срок службы уплотнителей сокращается — требуется периодическая проверка;
• Не совместим с кабелями с жёсткой бронёй или крупными металлическими оплетками — они могут повредить уплотнительное кольцо.

Примеры использования

• Щиты управления станков CNC — предотвращает попадание смазочных жидкостей и пара;
• Промышленные холодильники — исключает конденсацию внутри шкафа при частых циклах охлаждения;
• Насосные станции на открытом воздухе — защищает от дождя, снега и песка;
• Автомобильные зарядные станции — устойчив к бензину, дизтопливу и дорожным реагентам;
• Системы автоматизации в пищевой промышленности — легко мойка, соответствие санитарным нормам.

Практические советы

• Перед установкой проверьте диаметр кабеля — он должен входить в диапазон 6–12 мм без усилия;
• Не перетягивайте контргайку — это деформирует уплотнитель и нарушает герметичность;
• При использовании в агрессивной среде (например, химзаводах) проверяйте состояние уплотнений каждые 6–12 месяцев;
• Для многокабельных вводов используйте несколько единиц ВК-ВМ-М20 вместо одного большого — так проще контролировать герметичность каждого канала;
• Если кабель имеет тонкую изоляцию — перед введением в ввод протяните его через термоусадку для дополнительной защиты.
