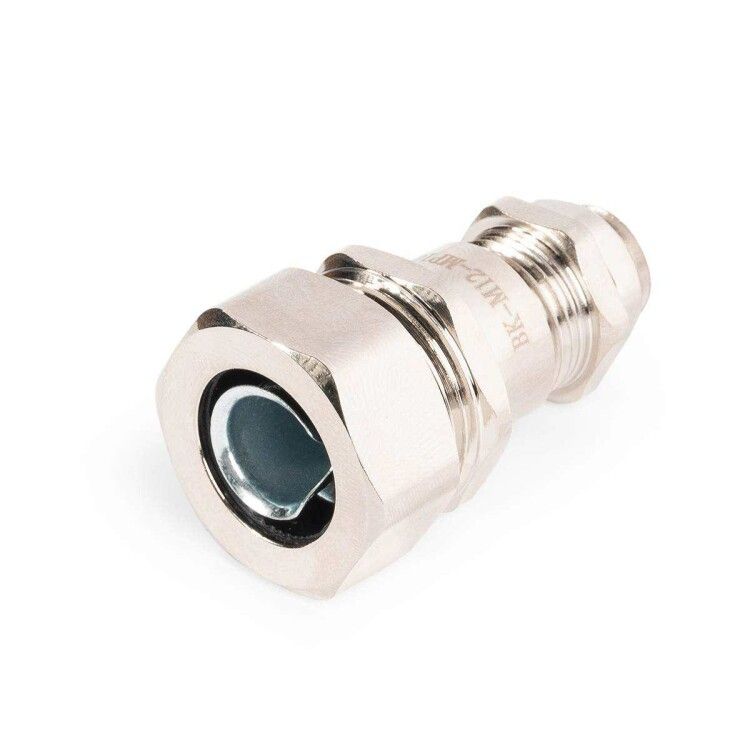

Ввод кабельный для металлорукава латунный ВК-М63(36-44 мм)-МР50 | 89109 Fortisflex КВТ

Ввод кабельный для металлорукава латунный ВК-М63(36-44 мм)-МР50 от Fortisflex и КВТ обеспечивает герметичный ввод кабелей в электрощитовое оборудование через металлорукав. Изделие сочетает функции кабельного ввода и вводной муфты в одном компоненте, что упрощает монтаж и повышает надёжность соединений.

Назначение и область применения

Ввод кабельный для металлорукава латунный ВК-М63(36-44 мм)-МР50 предназначен для герметичного прохода кабелей и проводов диаметром 36–44 мм через стенки щитов, шкафов и корпусов. Подходит для установки на металлорукавах с соответствующим наружным диаметром. Применяется в условиях повышенной влажности, запылённости, а также там, где требуется защита от химических веществ и механических нагрузок — например, на промышленных линиях, в машиностроении, энергетике, транспорте и на объектах с агрессивной средой.

Технические характеристики

• Материал корпуса и гаек: никелированная латунь
• Диаметр кабеля: 36–44 мм
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Температурный режим: от –40 °C до +100 °C (кратковременно выдерживает +120 °C)
• Длина резьбы: 14 мм
• Размер ключа: 72 мм — для удобного затягивания гаек
• Тип уплотнения: два уплотнительных кольца из неопрена + прижимная вставка из самозатухающего нейлона 6.6 (UL94V2)
• Наличие контргайки: да — позволяет фиксировать положение ввода и предотвращать самооткручивание
• Исполнение: прямолинейное — для прямого прохода кабеля
• Разъемность: да — можно демонтировать без срезания кабеля
• Защитное покрытие: никелирование — улучшает коррозионную стойкость и эстетику
• EMC-исполнение: да — обеспечивает экранирование от радиочастотных помех
• Цвет: серебристый (никель)

Совместимость и монтаж

Ввод кабельный для металлорукава латунный ВК-М63(36-44 мм)-МР50 совместим с металлорукавами, имеющими наружный диаметр 36–44 мм. Устанавливается в подготовленное отверстие в корпусе щита. Для сверления отверстий рекомендуются перфораторы с перфоформами МПО или НМПО-PG/НМПО-MG. Затяжка осуществляется ключом на 72 мм. Гидравлические прессы КВТ (ПГПО-60, ПГРО-60А, ППО-60 и другие) обеспечивают точное формирование отверстия в металле без деформаций. После установки кабель продевается через ввод, уплотнители плотно обжимаются накидной гайкой — гарантируется герметичность без дополнительных средств.

Безопасность и стандарты

Изделие соответствует требованиям стандарта EN 60423 для метрической резьбы. Материалы уплотнителей и прижимной вставки соответствуют нормам UL94V2 — самозатухающие, не поддерживают горение. Высокая степень защиты IP68 и EMC-исполнение делают ВК-М63(36-44 мм)-МР50 безопасным применением в зонах с высоким уровнем ЭМИ и во взрывоопасных средах при соблюдении требований проекта.

Преимущества

• Объединяет две функции — ввод кабеля и соединение с металлорукавом — снижает количество элементов в сборке
• Никелированная латунь устойчива к коррозии, окислению и агрессивным средам
• Неопреновые уплотнения сохраняют эластичность при температурах от –40 °C до +100 °C
• Самозатухающая нейлоновая вставка предотвращает распространение пламени
• Разъемная конструкция позволяет заменить кабель без демонтажа всего ввода
• EMC-защита снижает уровень электромагнитных помех, важна для чувствительной аппаратуры

Ограничения применения

• Не предназначено для использования с пластиковыми рукавами — только с металлорукавом указанного диапазона
• Запрещено использовать при температурах выше +120 °C более чем несколько минут — риск деформации уплотнителей
• Не следует применять в контакте с растворителями на основе ароматических углеводородов — возможна деградация неопрена
• Диаметр кабеля должен точно попадать в диапазон 36–44 мм; меньшие кабели не будут герметично зафиксированы

Примеры использования

• Подключение силовых кабелей к распределительному щиту на заводе с постоянной влажностью
• Ввод кабелей управления в шкафы ЧПУ станков, установленных в цехах с масляными брызгами
• Герметизация кабельных трасс в системах водоснабжения и канализации
• Монтаж в электрооборудование для морских платформ и холодильных установок
• Системы автоматизации в пищевой промышленности, где необходима частая мойка

Практические советы

• Перед монтажом проверьте наружный диаметр металлорукава — он должен быть в пределах 36–44 мм
• Используйте только ключ на 72 мм — другой инструмент может повредить резьбу
• При установке в толстые стенки убедитесь, что глубина отверстия достаточна для полного входа резьбы (14 мм)
• Не перетягивайте накидную гайку — достаточно усилия, чтобы уплотнители равномерно сжались
• Для многократного обслуживания выбирайте этот ввод вместо одноразовых моделей — его разборная конструкция экономит время
• При работе в условиях сильных вибраций используйте контргайку обязательно — она исключает самопроизвольное ослабление
